- Seite 1 Installations- und Betriebsanleitung für Industrie-PC Serie C61xx Version: 2.4 Datum: 10.11.2014...
-
Seite 3: Inhaltsverzeichnis
Hinweise zur Dokumentation Haftungsbedingungen Erklärung der Sicherheitssymbole Grundlegende Sicherheitsmaßnahmen Sorgfaltspflicht des Betreibers Anforderungen an das Bedienungspersonal Produktbeschreibung Bestimmungsgemäße Verwendung Aufbau Schnittstellen C6110, C6120 und C6130 Serielle Schnittstellen USB-Schnittstellen Netzwerk-Anschluss DVI (Digital Visual Interface) USB-Schnittstelle Schnittstellen bis C6140-0040/ C6150-0040 PS/2-Anschlüsse Parallele Schnittstelle... - Seite 4 Inhaltsverzeichnis Außerbetriebnahme Entsorgung Hilfe bei Störungen Störungsbeseitigung Service und Support Beckhoff Service Beckhoff Support Firmenzentrale Einbaumaße Anhang Technische Daten Approvals FCC: Federal Communications Commission Radio Frequency Interference Statement FCC: Canadian Notice C61xx...
-
Seite 5: Allgemeine Hinweise
Ansprüche auf Änderung bereits gelieferter Produkte gemacht werden. © Diese Dokumentation ist urheberrechtlich geschützt. Jede Wiedergabe oder Drittverwendung dieser Publikation, ganz oder auszugsweise, ist ohne schriftliche Erlaubnis der Beckhoff Automation GmbH verboten. Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheits- symbole verwendet. -
Seite 6: Grundlegende Sicherheitsmaßnahmen
Allgemeine Hinweise Grundlegende Sicherheitsmaßnahmen Abschalten des PCs nur Bevor der Industrie-PC abgeschaltet werden darf, muss die laufende nach Beendigung der Software regulär beendet werden. Software Ansonsten können Daten auf der Festplatte verloren gehen. Lesen Sie dazu den Abschnitt Industrie-PC ein- und ausschalten. -
Seite 7: Sorgfaltspflicht Des Betreibers
Allgemeine Hinweise Sorgfaltspflicht des Betreibers Der Betreiber muss sicherstellen, dass • der Industrie-PC nur bestimmungsgemäß verwendet wird (vgl. hierzu Kapitel Produktbeschreibung). • der Industrie-PC nur in einwandfreiem, funktionstüchtigem Zustand betrieben wird. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort des Industrie-PCs zur Verfügung steht. -

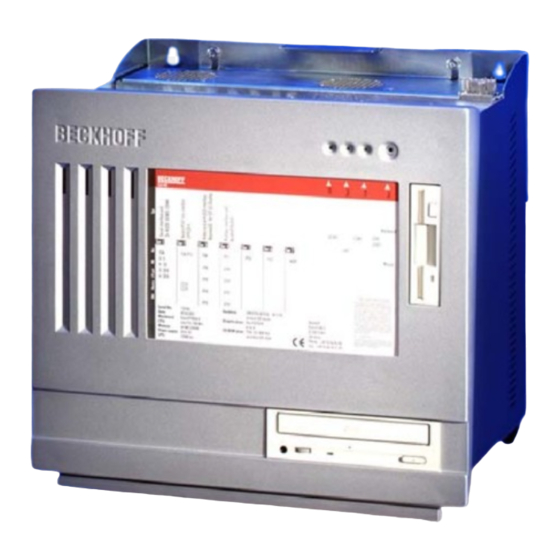

Seite 8: Produktbeschreibung
Das Abnehmen des Deckels ermöglicht den Zugang zu Diskettenlaufwerk (1), 3½ Zoll Festplatte (2), CD-ROM-Laufwerk (3), Netzteil (4) und Motherboard (5) mit Prozessor, Speicher und Steckkarten. Als Motherboard kommt ein Steckkarten-Motherboard (C6110, C6120 und C6130) oder ein ATX-Motherboard (C6140, C6150) zum Einsatz. C61xx... -
Seite 9: Schnittstellen C6110, C6120 Und C6130
Produktbeschreibung Schnittstellen C6110, C6120 und C6130 Schnittstellen des C6110, C6120 und C6130 Serielle Schnittstellen RS 232 Der Industrie-PC verfügt in der Grundausstattung über zwei serielle COM1 - COM2 Schnittstellen COM1 (1) und COM2 (2) vom Typ RS232, die auf eine 9- polige SUB-D Stiftleiste geführt sind. -
Seite 10: Schnittstellen Bis C6140-0040/ C6150-0040
Schnittstellen bis C6140-0040/ C6150-0040 Schnittstellen des ATX- Motherboards PS/2-Anschlüsse PS/2 Der obere PS/2-Anschluss (1) ermöglicht die Nutzung einer PS/2-Maus, an den unteren PS/2-Anschluss (2) kann eine PC-Tastatur angeschlossen werden. Parallele Schnittstelle Printer Die parallele Schnittstelle (3) entspricht dem Centronics-Standard und wird LPT1 von der Software als LPT1 angesprochen. -
Seite 11: Schnittstellen Ab C6140-0050/ C6150-0050
Schnittstellen ab C6140-0050/ C6150-0050 Schnittstellen des ATX- X116 X105 Motherboards X104 X117 X115 X112 X113 X103 X118 X109 X111 X114 X119 X108 X110 PS/2-Anschlüsse PS/2 Der obere PS/2-Anschluss (X104) ermöglicht die Nutzung einer PS/2- Maus, an den unteren PS/2-Anschluss (X103) kann eine PC-Tastatur angeschlossen werden. -
Seite 12: Zusätzliche Schnittstellen (Optional)
Zusätzliche Schnittstellen (optional) Anschluss eines Control Panels (optional) CP-Link Bei Ausstattung mit einer CP-Link Interfacekarte kann ein Control Panel an Interfacekarte den Industrie-PC angeschlossen werden. Dabei werden die beiden Koaxialanschlüsse mit dem Control Panel und die 26 polige SUB-D Buchsenleiste mit dem unteren PS/2 Anschluss und der seriellen Schnittstelle COM1 verbunden. -
Seite 13: Installationsanleitung
4. Bitte bewahren Sie unbedingt die mitgelieferten Unterlagen auf, sie enthalten wichtige Informationen zum Umgang mit Ihrem Gerät. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 6. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung feststellen, informieren Sie bitte den Beckhoff Service. C61xx... -
Seite 14: Einbau Des Pcs In Den Schaltschrank
Installationsanleitung Einbau des PCs in den Schaltschrank Die Industrie-PCs C61xx sind für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel Technische Daten). Vorbereitung des Der Schaltschrank muss mit den vier Bohrungen für die Schaltschrankes Befestigungsschrauben entsprechend der Geräteabmessungen des PCs (siehe Kapitel Einbaumaße) ausgestattet werden. -
Seite 15: Stromversorgung Des Industrie-Pcs
Der Industrie-PC ist entweder mit einem 100-240 V, 50-60 Hz Netzteil (Standard) oder mit einem 24 V Netzteil (optional mit unterbrechungsfreier Stromversorgung - USV) ausgestattet. Strombelastbarkeit des 100-240 V Netzteils C6110, C6120, C6130 Ausgangsspannungen Strombelastung des 100-240 V Netzteils maximal... -
Seite 16: Strombelastbarkeit Des 24 V Netzteils
Installationsanleitung Strombelastbarkeit des 24 V Netzteils alle Industrie-PCs Ausgangsspannungen Strombelastung des 24 V Netzteils maximal +5 V 25 A -5 V +12 V 10 A -12 V 1,5 A Montage der Versorgungskabel Kodierelemente Je nach Netzteil wird der Stecker ab Werk unterschiedlich kodiert, durch die Bestückung mit aufrastbaren Kodierelementen. - Seite 17 Installationsanleitung Pinbelegung und Kabelanforderungen Pinbelegung An der Oberseite der Federsteckleiste befindet sich ein Aufkleber mit der Pinbelegung. Der minimal zulässige Leitungsquerschnitt des Kabels beträgt 1,5 mm , 10 A abgesichert (AWG Nr. 16). Industrie-PCs mit 100-240 V 50-60 Hz Netzteil Pinbelegung bei 100-240 V Funktion 50-60 Hz Netzteil...
-
Seite 18: Geräte Anschließen
Installationsanleitung Geräte anschließen Der Stromversorgungsstecker muss gezogen sein! Achtung Lesen Sie die Dokumentation zu den externen Geräten, bevor Sie diese anschließen! Während eines Gewitters dürfen Sie die Leitungen weder stecken noch lösen! Fassen Sie beim Lösen einer Leitung immer am Stecker an. Ziehen Sie nicht an der Leitung! Leitungen anschließen Die Anschlüsse befinden sich auf der Oberseite des Industrie-PCs und... -
Seite 19: Betriebsanleitung
Betriebsanleitung Betriebsanleitung Lesen Sie auch das Kapitel Allgemeine Hinweise. Industrie-PC ein- und ausschalten Der Industrie-PC hat keinen eigenen Netzschalter. Beim Einschalten der Einschalten Anlage oder Anschluss an die Stromversorgung wird der Industrie-PC gestartet. Herunterfahren und Beim Ausschalten der Anlage oder Trennung von der eigenen Ausschalten Stromversorgung wird auch der Industrie-PC ausgeschaltet. -
Seite 20: Wartung Und Instandhaltung
Betriebsanleitung Wartung und Instandhaltung Lesen Sie auch das Kapitel Allgemeine Hinweise. Reinigung des Industrie-PCs Schalten Sie den Industrie-PC und alle daran angeschlossenen Geräte aus, und trennen Sie den Industrie-PC von der Spannungsversorgung. Gefahr Der Industrie-PC kann mit einem feuchten, weichen Putzlappen gereinigt werden. -
Seite 21: Hilfe Bei Störungen
Funktion nach Starten des fehlende Stromversorgung des Kabel für die Industrie-PCs Industrie-PCs Stromversorgung prüfen andere Ursachen Beckhoff Service anrufen Der Industrie-PC bootet nicht Diskette oder CD im Laufwerk Diskette oder CD entnehmen vollständig und beliebige Taste drücken Setup-Einstellungen fehlerhaft Setup-Einstellungen prüfen... -
Seite 22: Service Und Support
Bitte geben Sie im Servicefall die Projektnummer Ihres Industrie-PCs an, welche Sie dem Typenschild entnehmen können. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt: • weltweiter Support •... -
Seite 23: Einbaumaße
Auf den folgen Seiten finden Sie Abbildungen der Industrie-PCs mit Geräteabmessungen in mm. Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C6110 Tiefe: 250 mm Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung... - Seite 24 Einbaumaße Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C6130 Tiefe: 250 mm Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C6140 Tiefe: 265 mm C61xx...
- Seite 25 Einbaumaße Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C6150 Tiefe: 265 mm C61xx...
-
Seite 26: Anhang
Anhang Anhang Technische Daten Industrie-PC C6110 Abmessungen (B x H x T): 180 x 287 x 250 mm Gewicht: 7 kg (bei Grundausstattung) Abmessungen (B x H x T): 195 x 423 x 250 mm Industrie-PC C6120 Gewicht: 9 kg (bei Grundausstattung)
