Endress+Hauser Omnigrad M TR13 Technische Information Seite 11

Omnigrad M TR13, TC13
Anschlussköpfe
Vorteile der iTEMP ® Transmitter:
• Dualer oder einfacher Sensoreingang (optional beim HART
• Höchste Zuverlässigkeit, Genauigkeit und Langzeitstabilität bei kritischen Prozessen
• Mathematische Funktionen
• Überwachung der Thermometerdrift, Backup-Funktionalität des Sensors, Diagnosefunktionen des
Sensors
• Sensor-Transmitter-Matching basierend auf den Callendar/Van Dusen-Koeffizienten
Alle Anschlussköpfe weisen eine interne Geometrie gemäß DIN EN 50446, Form B und einen Ther-
mometeranschluss mit M24x1,5, G1/2" oder 1/2" NPT-Gewinde auf. Alle Abmessungen in mm (in).
Die Kabelverschraubungen in den Abbildungen entsprechen M20x1,5- Anschlüssen. Angaben ohne
eingebauten Kopftransmitter. Umgebungstemperaturen mit eingebauten Kopftransmitter siehe im
Kapitel "Einsatzbedingungen".

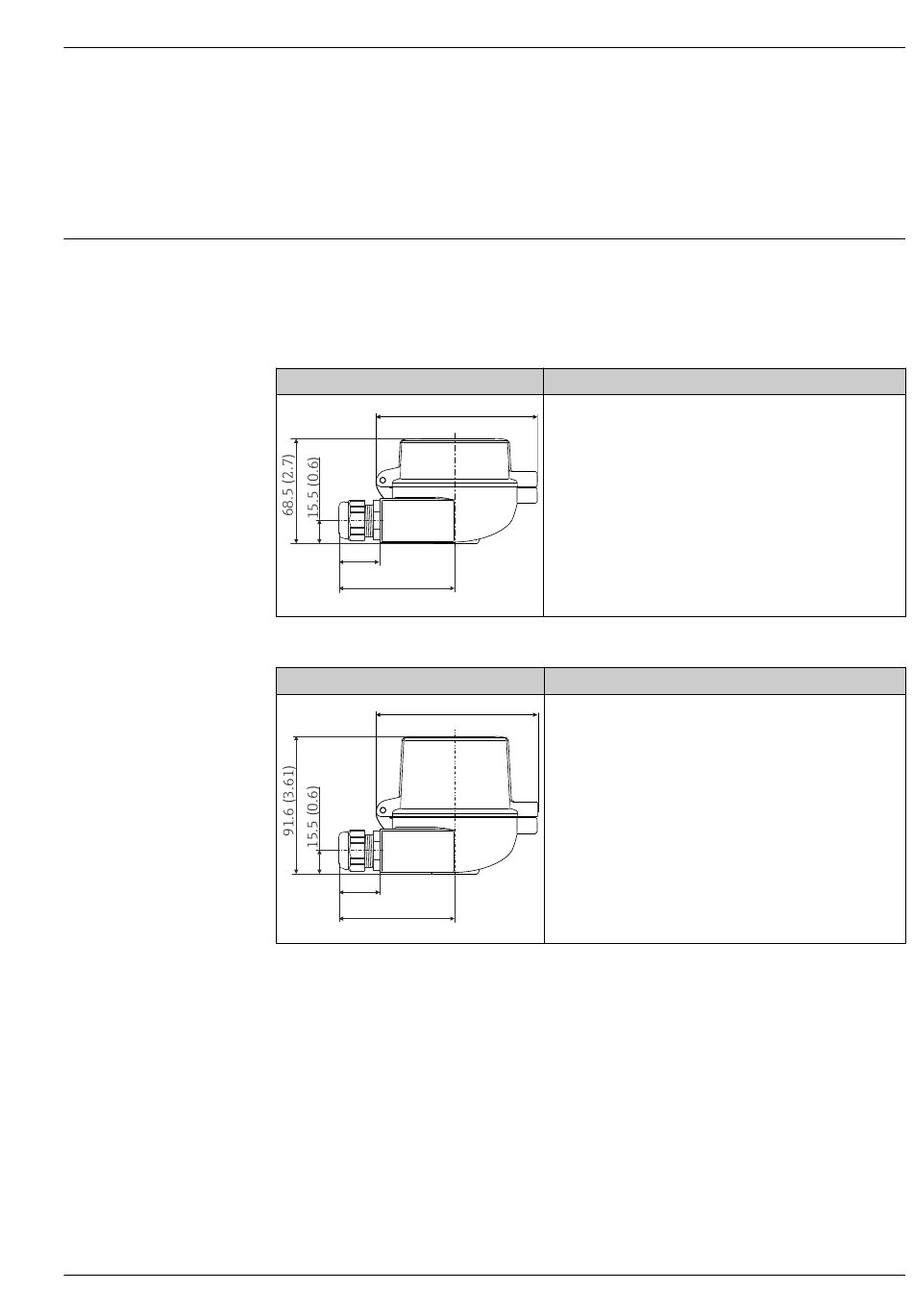

TA30A
107.5 (4.23)
28
(1.1)
78 (3.1)
TA30A mit Displayfenster im Deckel
107.5 (4.23)
28
(1.1) 78 (3.1)
® -Transmitter)
Spezifikation
• Wahlweise mit einem oder zwei Kabeleingängen
• Schutzart: IP66/68 (NEMA Type 4x encl.)
• Temperatur: –50...+150 °C (–58...+302 °F) ohne Kabelver-
schraubung
• Material: Aluminium, Beschichtung aus Polyesterpulver
Dichtungen: Silikon
• Kabeleingang Gewinde: G ½", ½" NPT und M20x1,5;
• Schutzarmaturanschluss: M24x1,5
• Farbe Kopf: Blau, RAL 5012
• Farbe Kappe: Grau, RAL 7035
• Gewicht: 330 g (11,64 oz)
• Erdungsklemme intern und extern
• 3-A ® gekennzeichnet
A0009820
Spezifikation
• Wahlweise mit einem oder zwei Kabeleingängen
• Schutzart: IP66/68 (NEMA Type 4x encl.)
• Temperatur: –50...+150 °C (–58...+302 °F) ohne Kabelver-
schraubung
• Material: Aluminium, Beschichtung aus Polyesterpulver
Dichtungen: Silikon
• Kabeleingang Gewinde: G ½", ½" NPT und M20x1,5
• Schutzarmaturanschluss: M24x1,5
• Farbe Kopf: Blau, RAL 5012
Farbe Kappe: Grau, RAL 7035
• Gewicht: 420 g (14,81 oz)
• mit Anzeige TID10
• Erdungsklemme intern und extern
• 3-A ® gekennzeichnet
A0009821
