Omnigrad M TR13, TC13

Messeinrichtung

Bauform
4...20 mA
A

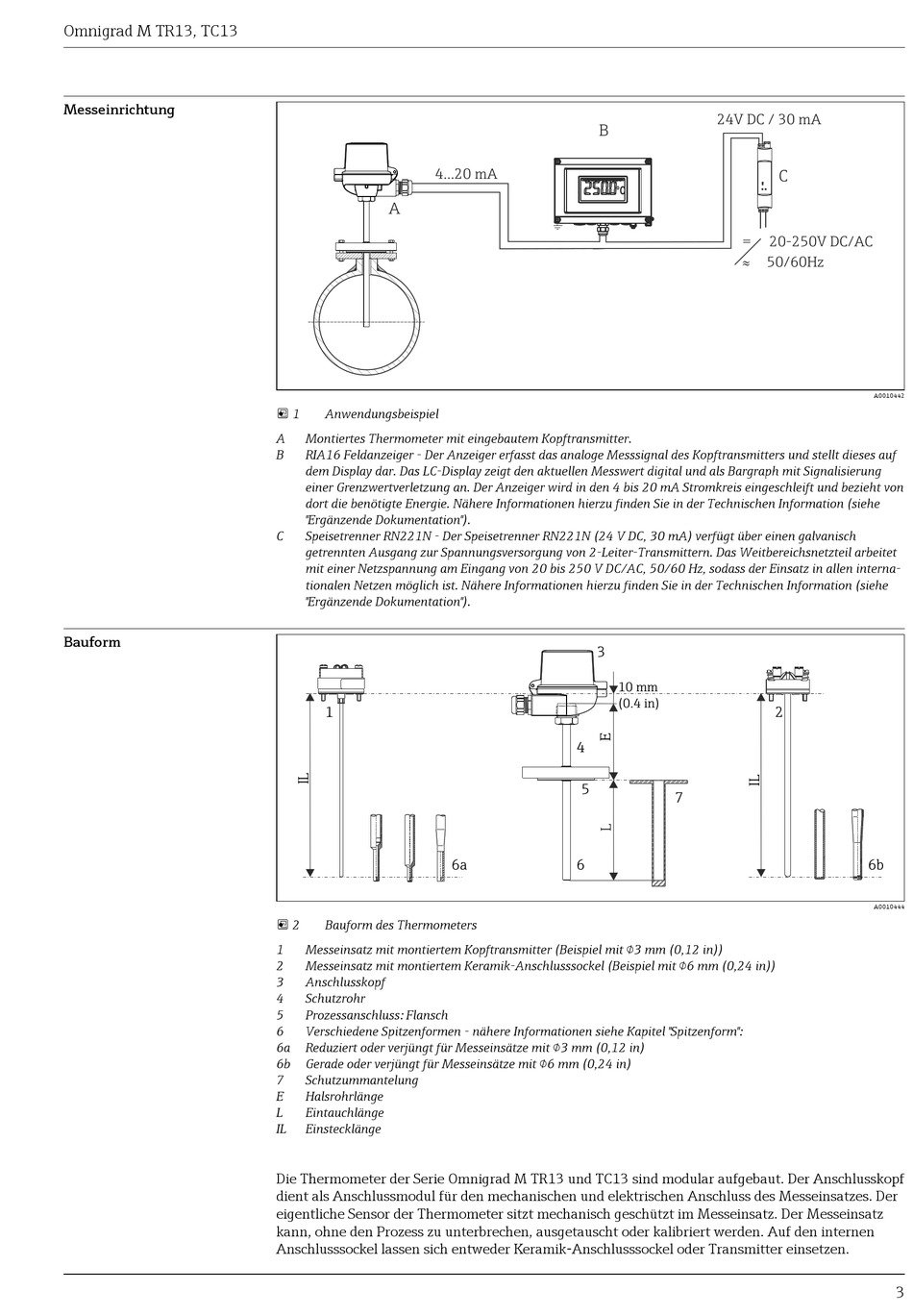

 1 Anwendungsbeispiel
A Montiertes Thermometer mit eingebautem Kopftransmitter.
B RIA16 Feldanzeiger - Der Anzeiger erfasst das analoge Messsignal des Kopftransmitters und stellt dieses auf
dem Display dar. Das LC-Display zeigt den aktuellen Messwert digital und als Bargraph mit Signalisierung
einer Grenzwertverletzung an. Der Anzeiger wird in den 4 bis 20 mA Stromkreis eingeschleift und bezieht von
dort die benötigte Energie. Nähere Informationen hierzu finden Sie in der Technischen Information (siehe
"Ergänzende Dokumentation").
C Speisetrenner RN221N - Der Speisetrenner RN221N (24 V DC, 30 mA) verfügt über einen galvanisch
getrennten Ausgang zur Spannungsversorgung von 2-Leiter-Transmittern. Das Weitbereichsnetzteil arbeitet
mit einer Netzspannung am Eingang von 20 bis 250 V DC/AC, 50/60 Hz, sodass der Einsatz in allen interna-
tionalen Netzen möglich ist. Nähere Informationen hierzu finden Sie in der Technischen Information (siehe
"Ergänzende Dokumentation").
1
 2 Bauform des Thermometers
1 Messeinsatz mit montiertem Kopftransmitter (Beispiel mit 3 mm (0,12 in))
2 Messeinsatz mit montiertem Keramik-Anschlusssockel (Beispiel mit 6 mm (0,24 in))
3 Anschlusskopf
4 Schutzrohr
5 Prozessanschluss: Flansch
6 Verschiedene Spitzenformen - nähere Informationen siehe Kapitel "Spitzenform":
6a Reduziert oder verjüngt für Messeinsätze mit 3 mm (0,12 in)
6b Gerade oder verjüngt für Messeinsätze mit 6 mm (0,24 in)
7 Schutzummantelung
E Halsrohrlänge
L Eintauchlänge
IL Einstecklänge
Die Thermometer der Serie Omnigrad M TR13 und TC13 sind modular aufgebaut. Der Anschlusskopf
dient als Anschlussmodul für den mechanischen und elektrischen Anschluss des Messeinsatzes. Der
eigentliche Sensor der Thermometer sitzt mechanisch geschützt im Messeinsatz. Der Messeinsatz
kann, ohne den Prozess zu unterbrechen, ausgetauscht oder kalibriert werden. Auf den internen
Anschlusssockel lassen sich entweder Keramik-Anschlusssockel oder Transmitter einsetzen.
B
°C
3
10 mm
(0.4 in)
4
5
6a 6
24V DC / 30 mA
C
= 20-250V DC/AC
50/60Hz
»
2
7
A0010442
6b
A0010444
