Maximale Durchflussgeschwindigkeit - Endress+Hauser Omnigrad M TR13 Technische Information

Omnigrad M TR13, TC13
v (ft/s)
v (m/s)
45
145
130 40
115
35
100
30
25
80
A
65 20
50
15
10
30
5
15
0
0
50 100 200
L (mm)
2
4
L (in)
Prozessanschluss Norm
JIS B 2220
DIN2526/7

Maximale Durchflussgeschwindigkeit

Die maximale Durchflussgeschwindigkeit, der das Schutzrohr ausgesetzt sein kann, nimmt mit
zunehmender Eintauchtiefe des Fühlers im Flüssigkeitsstrom ab. Nähere Informationen entnehmen
Sie den nachfolgenden Abbildungen.
300 400
12 16
8

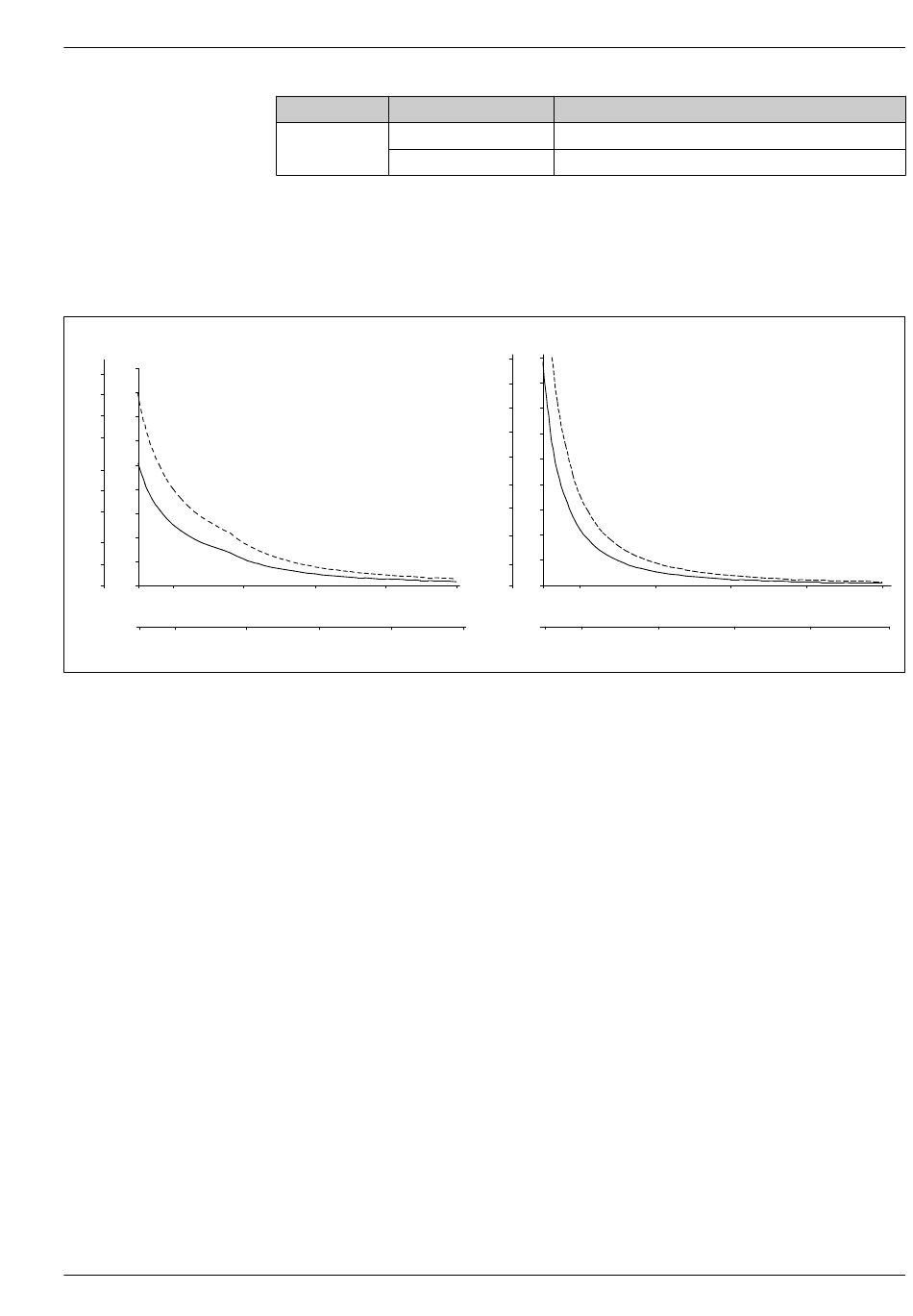

 4 Durchflussgeschwindigkeit abhängig von der Eintauchtiefe
A Medium Wasser bei T = 50 °C (122 °F)
B Medium überhitzter Dampf bei T = 400 °C (752 °F)
L Eintauchlänge
v Durchflussgeschwindigkeit
___ Schutzrohrdurchmesser 9 x 1 mm (0,35 in)
- - - Schutzrohrdurchmesser 12 x 2,5 mm (0,47 in)
Stoß- und Schwingungsfestigkeit
• RTD: 3G / 10...500 Hz gemäß IEC 60751
• TC: 4G / 2...150 Hz gemäß IEC 60068-2-6
max. Prozessdruck
Je nach Flansch-Druckstufe 20K, 25K oder 40K
Je nach Flansch-Druckstufe PN40 bei 20 °C (68 °F)
v (m/s)
v (ft/s)
90
295
260 80
230 70
200
60
165
50
40
130
100
30
65 20
10
30
0
0
500 50 100
L (mm)
20
2 4
L (in)
B
200 300 400
8 12
500
16 20
A0008605
5
