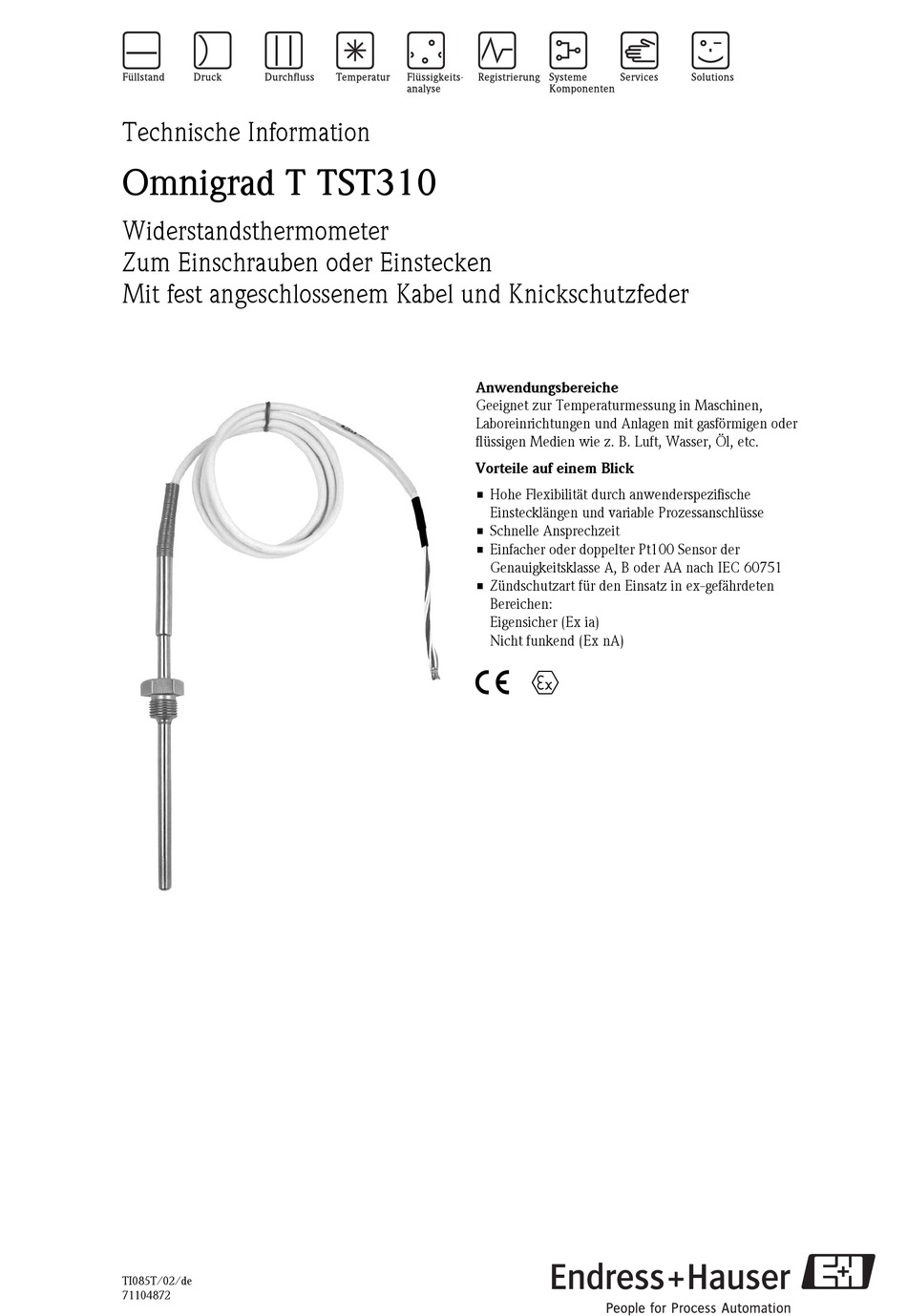

Technische Information
Omnigrad T TST310
Widerstandsthermometer
Zum Einschrauben oder Einstecken
Mit fest angeschlossenem Kabel und Knickschutzfeder
TI085T/02/de
71104872
Anwendungsbereiche
Geeignet zur Temperaturmessung in Maschinen,
Laboreinrichtungen und Anlagen mit gasförmigen oder
flüssigen Medien wie z. B. Luft, Wasser, Öl, etc.
Vorteile auf einem Blick
• Hohe Flexibilität durch anwenderspezifische
Einstecklängen und variable Prozessanschlüsse
• Schnelle Ansprechzeit
• Einfacher oder doppelter Pt100 Sensor der
Genauigkeitsklasse A, B oder AA nach IEC 60751
• Zündschutzart für den Einsatz in ex-gefährdeten
Bereichen:
Eigensicher (Ex ia)
Nicht funkend (Ex nA)
4 0
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Omnigrad T TST310
Inhaltszusammenfassung für Endress+Hauser Omnigrad T TST310
- Seite 1 Technische Information Omnigrad T TST310 Widerstandsthermometer Zum Einschrauben oder Einstecken Mit fest angeschlossenem Kabel und Knickschutzfeder Anwendungsbereiche Geeignet zur Temperaturmessung in Maschinen, Laboreinrichtungen und Anlagen mit gasförmigen oder flüssigen Medien wie z. B. Luft, Wasser, Öl, etc. Vorteile auf einem Blick •...
-
Seite 2: Arbeitsweise Und Systemaufbau
2-Leiter-Transmittern. Das Weitbereichsnetzteil arbeitet mit einer Netzspannung am Eingang von 20 bis 250 V DC/AC, 50/60 Hz, sodass der Einsatz in allen internationalen Netzen möglich ist. Nähere Informationen hierzu finden Sie in der Technischen Information (siehe "Ergänzende Dokumentation"). Endress+Hauser... - Seite 3 Einstecklänge Knickschutzfeder, 50 mm (1,97 in) Die Widerstandsthermometer der Serie Omnigrad T TST310 sind als Kabelfühler konzipiert. Das eigentliche Fühlerelement des Widerstandsthermometers sitzt in der Fühlerspitze und ist mechanisch geschützt. Es gibt prinzipiell biegbare und nicht biegbare Ausführungen des Kabelfühlers, genaue Angaben dazu siehe ä 8.
- Seite 4 - 6 mm (0,24 in) - - - - - - Medium Wasser bei T = 50 °C (122 °F) Eintauchlänge Medium überhitzter Dampf bei T = 400 °C (752 °F) Durchflussgeschwindigkeit Stoß- und Schwingungsfestigkeit Max. 3G / 10 bis 500 Hz gemäß IEC 60751 (RTD-Thermometer) Endress+Hauser...
- Seite 5 6 mm (0,24 in) 3.5 s 3 mm (0,12 in) Isolierte Sensordrähte 6 mm (0,24 in) 28 s 3 mm (0,12 in) 18 s Hinweis! Ansprechzeit für RTD Kabelfühler ohne Transmitter. Isolationswiderstand (bei 100 V DC) 100 M bei Umgebungstemperatur. Isolationswiderstand Endress+Hauser...
- Seite 6 (extrem geringer Messstrom) von Endress+Hauser verwendet wird. Kalibrierung Endress+Hauser bietet eine Kalibrierung bei einer Vergleichstemperatur von -80 bis +600 °C (-110 °F bis 1112 °F) bezogen auf die ITS90 (Internationale Temperaturskala) an. Die Kalibrierung ist rückführbar auf nati- onale und internationale Standards. Das Kalibrierzertifikat bezieht sich auf die Seriennummer des Thermome- ters.
- Seite 7 1/8" NPT 35 (1,38) 4 (0,16) ¼" NPT 40 (1,57) 6 (0,24) SS 316 ½" NPT 50 (1,97) 8 (0,32) M10x1 35 (1,38) 10 (0,4) PTFE M8x1 Prozessanschluss, hart- G¼" 12 (0,47) gelötet G½" 15 (0,6) M10x1 10 (0,4) M8x1 Endress+Hauser...
-
Seite 8: Verdrahtung
Anschlussplan freie Adern Einbaubedingungen Einbaulage Keine Beschränkungen. Einbauhinweise a0012731 Installationsbeispiele A: Einbau in einen Tank. B: Bei Leitungen mit kleinem Querschnitt muss die Sensorspitze bis zur Achse der Rohrleitung oder etwas darüber hinaus reichen (=NL). C: Schräge Einbaulage. Endress+Hauser... -
Seite 9: Zertifikate Und Zulassungen
Die „Werkskalibrierung“ erfolgt gemäß einem internen Verfahren in einem nach ISO/IEC 17025 von der EA rung (European Accreditation Organization) akkreditierten Labor von Endress+Hauser. Auf Wunsch kann eine Kali- brierung, die nach EA-Richtlinien durchgeführt wird (SIT- bzw. DKD-Kalibrierung), gesondert angefordert werden. Es wird das komplette Thermometer, ab Prozessanschluss bis Thermometerspitze, kalibriert. -
Seite 10: Produktübersicht
TST310 Bestellinformationen Produktübersicht Diese Informationen geben einen Überblick über die verfügbaren Bestellmöglichkeiten, erheben jedoch keinen Anspruch auf Vollständigkeit oder Aktualität. Ausführliche Angaben dazu erhalten Sie von Ihrer lokalen Endress+Hauser-Vertretung. Widerstandsthermometer TST310 Messeinsatz Durchmesser D; Kalibrierung: 3 mm 6 mm Sonderausführung, TSP-Nr. zu spezifizieren 3 mm, 1x Pt100;... -
Seite 11: Ergänzende Dokumentation
• RTD/TC inserts and cable thermometers Omniset TPR100, TPC100, TST310, TSC310 ATEX II1GD or II 1/2GD (XA087r/09/a3) Anwendungsbeispiel Technische Information: ® ® • Temperaturtransmitter iTEMP HART DIN rail TMT122 (TI090r/09/de) ® • Temperaturtransmitter iTEMP PCP DIN rail TMT121 (TI087r/09/de) • Feldanzeiger RIA16 (TI144r/09/de) • Speisetrenner RN221N (TI073r/09/de) Endress+Hauser... - Seite 12 TST310 Deutschland Österreich Schweiz Endress+Hauser Endress+Hauser Endress+Hauser Vertrieb Service Technische Büros • • • Messtechnik Beratung Help-Desk Hamburg Ges.m.b.H. Metso AG • • • GmbH+Co. KG Information Feldservice Berlin Lehnergasse 4 Kägenstrasse 2 • • • Colmarer Straße 6 Auftrag...
