Bediendisplay – Einbaugeräte
10.6.3 Gesamtanschlussschema
USB-Anschuss
Typ B
+
230 V~
24 V
-
Ext. Netzteil
24 V
Out
230 V
24V

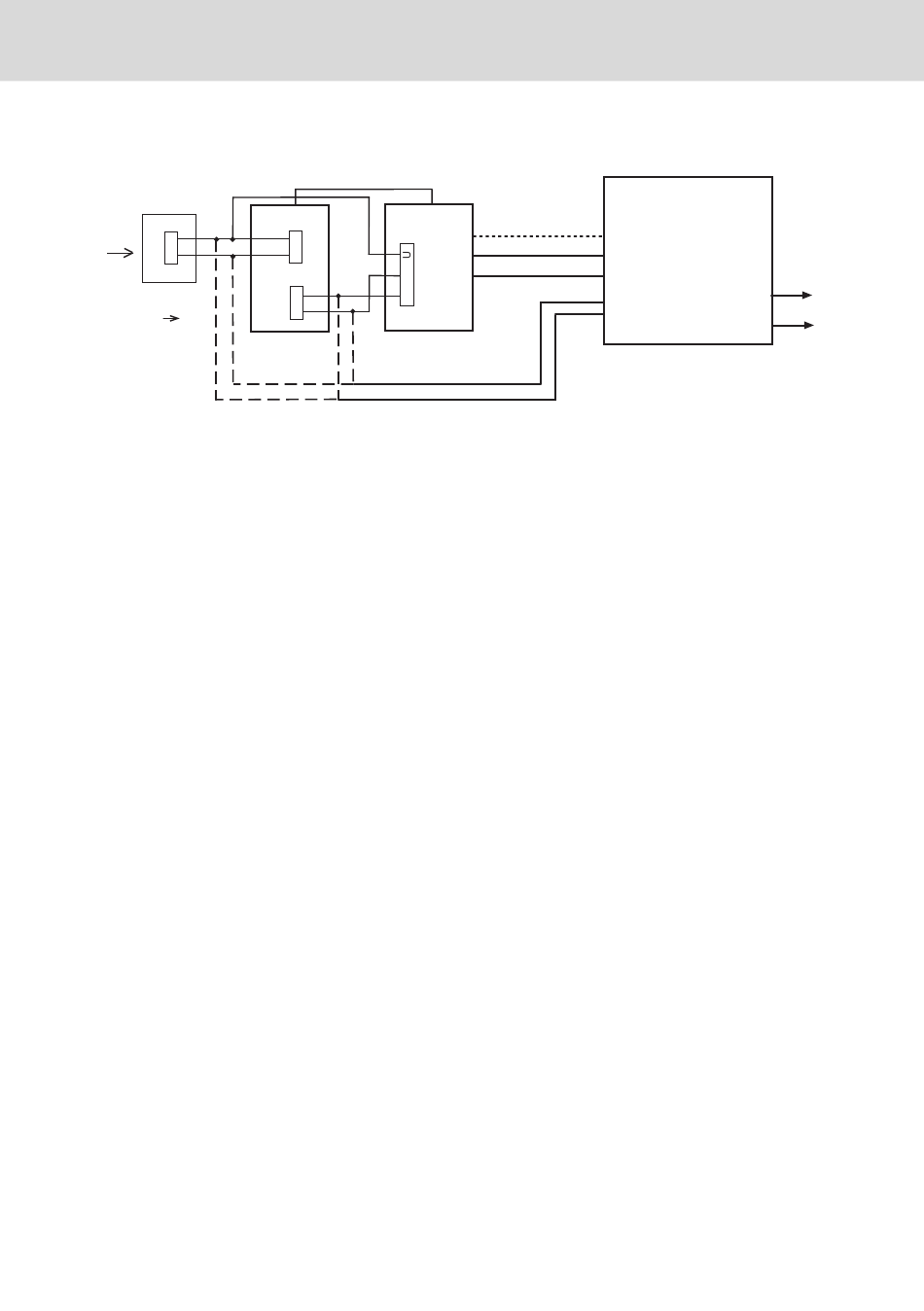

Abb. 10-10: Gesamtanschlussschema mit Netzteil, USV, Schaltschrank-PC und Bediendisplay
10.6.4 Montageempfehlung für CDI-Kabel bei großen Längen in störbe-
hafteter Umgebung
Bei den CDI-Kabel handelt es sich um Verbindungskabel mit RJ45-Stecker für die
Verbindung der CDI-Schnittstelle von Schaltschrank-PC und abgesetztem Be-
diendisplay oder Y-Repeater.
Diese Montageempfehlungen sollen helfen eine optimale Signalübertragung zu
ermöglichen. Insbesondere bei langen Kabellängen und großen Entfernungen
zwischen Schaltschrank-PC und abgesetztem Bediendisplay ist ein besonderes
Augenmerk auf die Kabelverlegung und Schirmanbindung zu legen.
Kabelverlegung
Beachten Sie die folgenden Hinweise bei der Kabelverlegung:
Möglichst großen Abstand zu störbehafteten Kabel- und Leitungen einhalten
●
Parallelführung mit anderen Leitungen auf ein Minimum begrenzen
●
Möglichst großer Abstand zu Störquellen, wie z. B. Antriebe und Frequenzum-
●
richter
Mechanischer Schutz damit keine Zug- und Druckbelastung auf die Kabel ein-
●
wirken
Zulässige Biege- und Torsionsbeanspruchung des Kabels beachten
●
Verschmutzungen am R45-Stecker, die beispielsweise beim Einziehen der Ka-
●
bel in die Anlage entstehen, vermeiden.
Potentialausgleich
Achten Sie bei der Installation des Potentialausgleichs zwischen Geräte- und Ma-
schinenteilen, dass keine Ausgleichsströme über den Kabelschirm der CDI-Kabel
fließen.
DOK-SUPPL*-VDPXX.3MTBU-IT03-DE-P
Montage, Demontage und elektrische Installation
USB-Kabel
USB-Anschuss
Typ A
XUSB1..6
+
24 V
-
3
In
XVID
-
2
XSER
+
+
1
-
X10
USV
Schaltschrank-PC
bei USB2.0, max. 5 m
XUSBIN, Typ B
XVID
XSER
X1S1/2 (GND)
X1S1/1 (24VDC)
Bediendisplay
Bosch Rexroth AG
XUSB1...4
Front
USB-Anschluss
(optional)
25/37
