9.2
Verbindung mit dem Überwachungssystem (BMS)
Die Verbindung des Systems oder einer seiner Geräte mit externen Steuergeräten erfordert die Aktivierung eines oder mehrerer
Überwachungskanäle. Jeder Überwachungskanal muss konfi guriert werden. Hierfür müssen der korrekte Kommunikationsport
und das korrekte Protokoll gewählt werden. Außerdem müssen die Nutzungsoptionen eingestellt werden.
Es ist möglich, entweder das Gesamtsystem zu überwachen (indem ein oder mehrere Überwachungskanäle auf der Pumpen-
station konfi guriert werden), oder auch nur ein einzelnes Zonengerät zu überwachen.
Um die Überwachungskanäle richtig einzustellen, müssen die Eigenschaften des verwendeten Überwachungssystems bekannt
sein. Zu diesem Zweck sollte unbedingt das Handbuch des verwendeten Überwachungsgeräts konsultiert werden und/oder
sollte die für die Installation des Überwachungsnetzwerks zuständige Person kontaktiert werden.

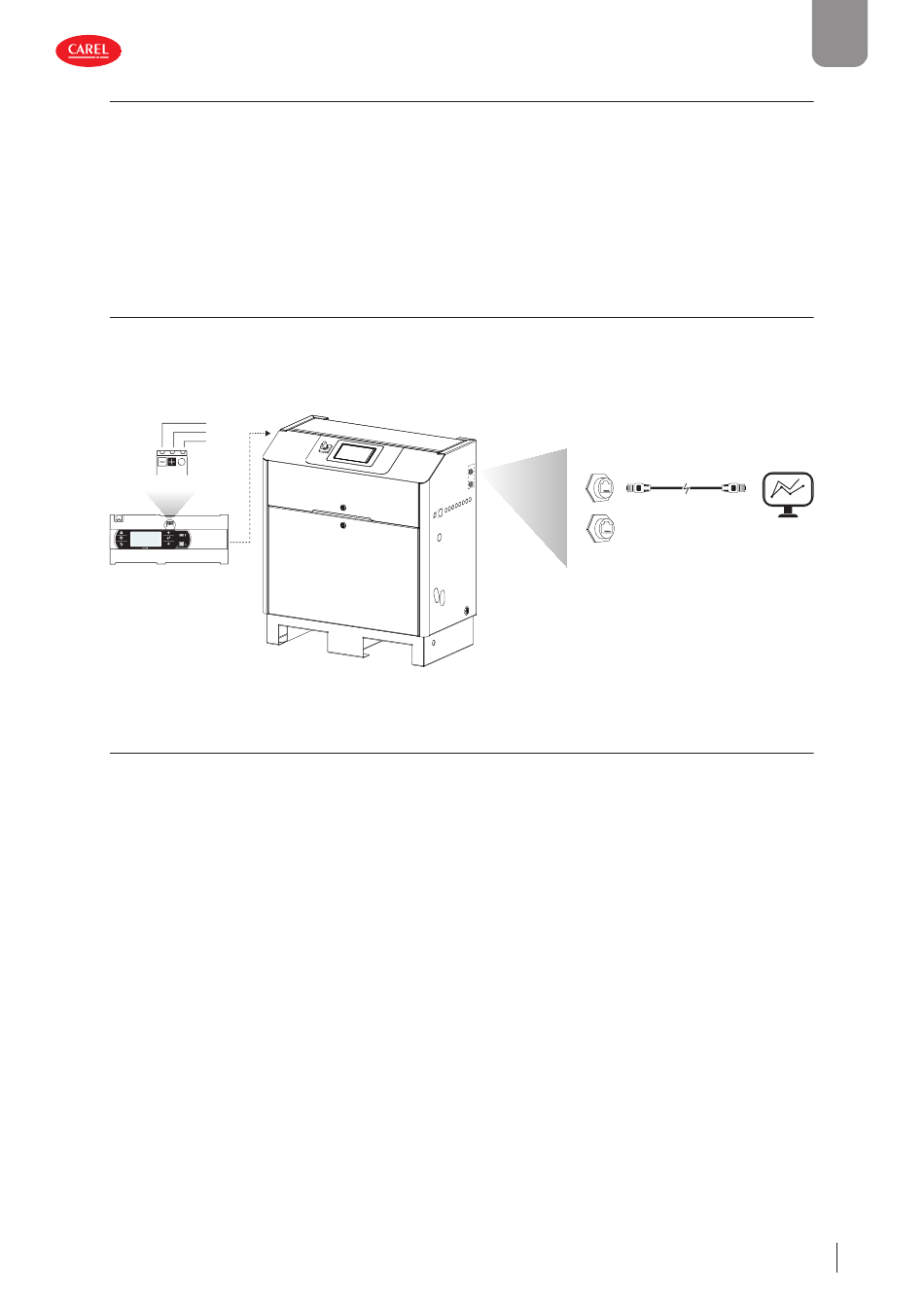

9.2.1 Anschluss an das Überwachungsnetzwerk
Der Anschluss an das Überwachungsnetzwerk kann auf zwei Arten erfolgen:
• über eine Verbindung zwischen dem Ethernet-Port der Pumpenstation oder eines Zonenschaltschranks (falls vorhanden) und
dem Überwachungsnetz (siehe Abs. 9.1.1).
• über eine serielle RS485-Schnittstelle, die zwischen dem BMS2-Port des zu steuernden Geräts und dem Überwachungsnetz-
werk angeschlossen ist.
Tx/Rx GND
J25 BMS2
Tx/Rx GND
Tx/Rx
GND
J25 BMS2
J25 BMS2
17
17
28
Fig. 9.e
9.2.2 System-BMS
Der Zugang zu den BMS-Funktionen wird durch die Verbindung mit der Pumpenstation ermöglicht. Diese erlaubt den Zugriff
auf die Informationen des gesamten Systems (Pumpenstation + Zonen).
Es sind zwei Arten von Verbindungen verfügbar:
• über den RS485-Port (unterstützte Protokolle: MODBUS, BACNET)
• über den Ethernet-Port (unterstützte Protokolle: MODBUS, BACNET)
BMS-Kanaltypen
Jeder einzelne Kanal kann, unabhängig vom gewählten Port und Protokoll, von zweierlei Art sein: ÜBERWACHUNG oder ÜBER-
WACHUNG + REGLER. Diese Unterscheidung ermöglicht es der Software, Masken zu aktivieren oder zu deaktivieren, um dem
Benutzer die Konfi guration des Kanals zu erleichtern.
• ÜBERWACHUNG: Ablesen des Status und Einstellen der Konfi gurationsparameter des Geräts mit der Möglichkeit, die Produk-
tion anzuhalten (kann lokal umgangen werden). Es gibt keinen Befehl zur Modulation der Produktionsanforderung aus der
Ferne.
• ÜBERWACHUNG + REGLER: Zusätzlich zu den Optionen des ÜBERWACHUNGSSYSTEMS kann eine (nicht-umgehbare) Produk-
tionsfreigabe verwaltet werden und/oder kann ein direkter Zonenregelungsbefehl zugewiesen werden, wenn eine kompa-
tible Art der Regelung eingestellt ist. Der „Regler"-Modus ermöglicht die Überprüfung der Geräte-BMS-Kommunikation und
die Verwaltung (optional) eines speziellen Offl ine-Alarms.
Gleichzeitig können maximal 3 Kanäle konfi guriert werden. Dies reduziert sich auf 2 Kanäle, wenn die Backup-Funktion aktiviert
ist.
humiFog +0300116ML rel. 1.0 - 07.09.2022
Eth1
Eth2
Konnektivität
GER
61
