6.3
Konfi guration Zonenschaltschrank
Ein Zonenschaltschrank kann auf zwei Weisen bedient werden:
1. Verwendung des geräteinternen Displays
2. Verwendung einer mobilen Analoganzeige (optional), die an das Gerät angeschlossen werden kann
6.3.1 Verwendung des Displays im Inneren des Zonenschaltschranks

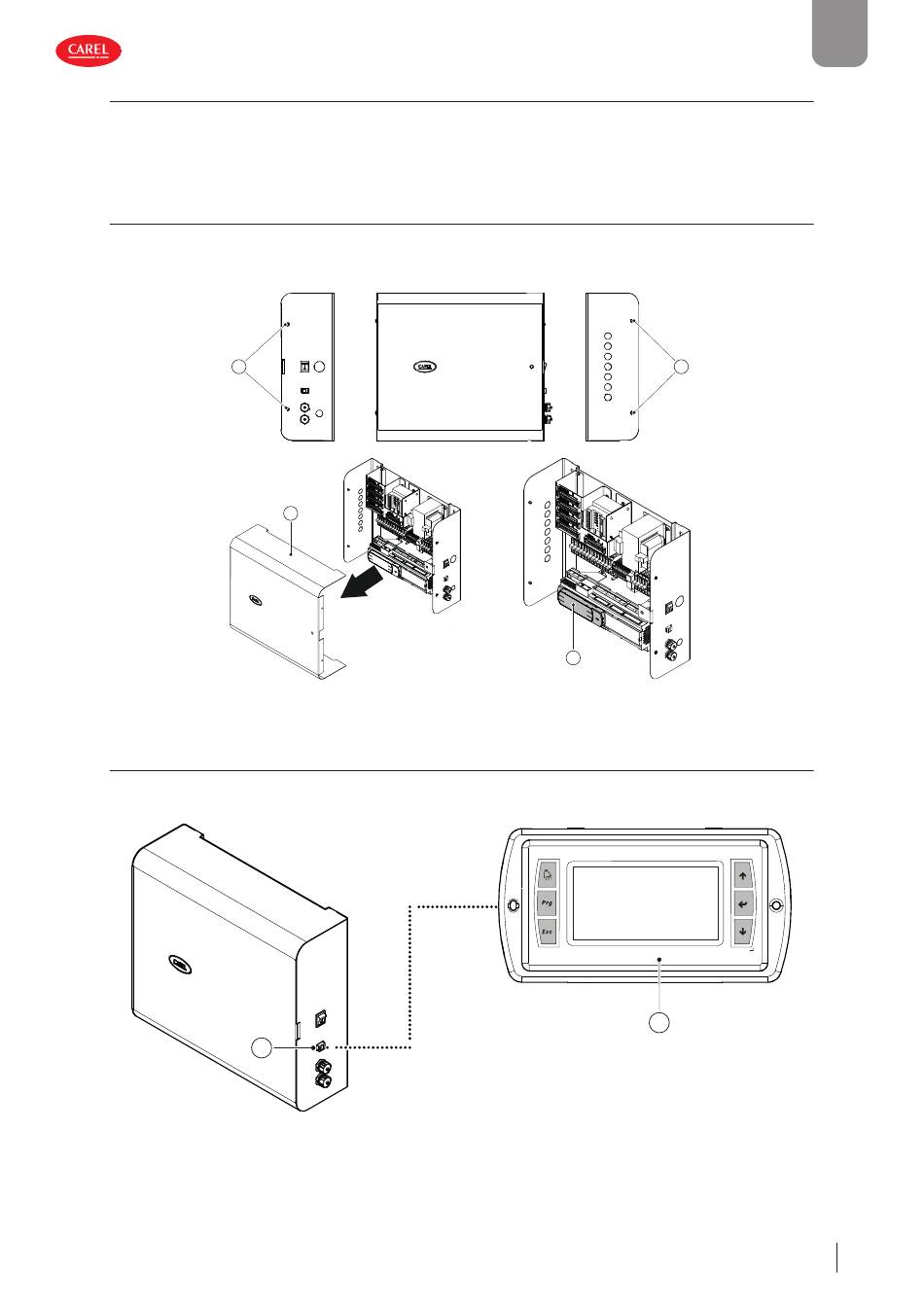

Zur Verwendung des Displays im Inneren des Zonenschaltschranks lösen Sie die seitlichen Schrauben (3 - Abb. 6.c) mit einem
Kreuzschlitzschraubendreher und entfernen Sie das Frontteil (4 - Abb. 6.c). Nun kann das Display im Zonenschaltschrank bedient
werden (5 - Abb. 6.c).
3
3
4
5
Fig. 6.c
6.3.2 Verwendung einer mobilen Analoganzeige (optional)
Zur Verwendung einer mobilen Analoganzeige (optional) schließen Sie die mobile Anzeige (6 - Abb. 6.d) über ein RJ11-Kabel an
den Port (7 - Abb. 6.d) an der Seite des Zonenschaltschranks an.
6
7
Fig. 6.d
23
humiFog +0300116ML rel. 1.0 - 07.09.2022
