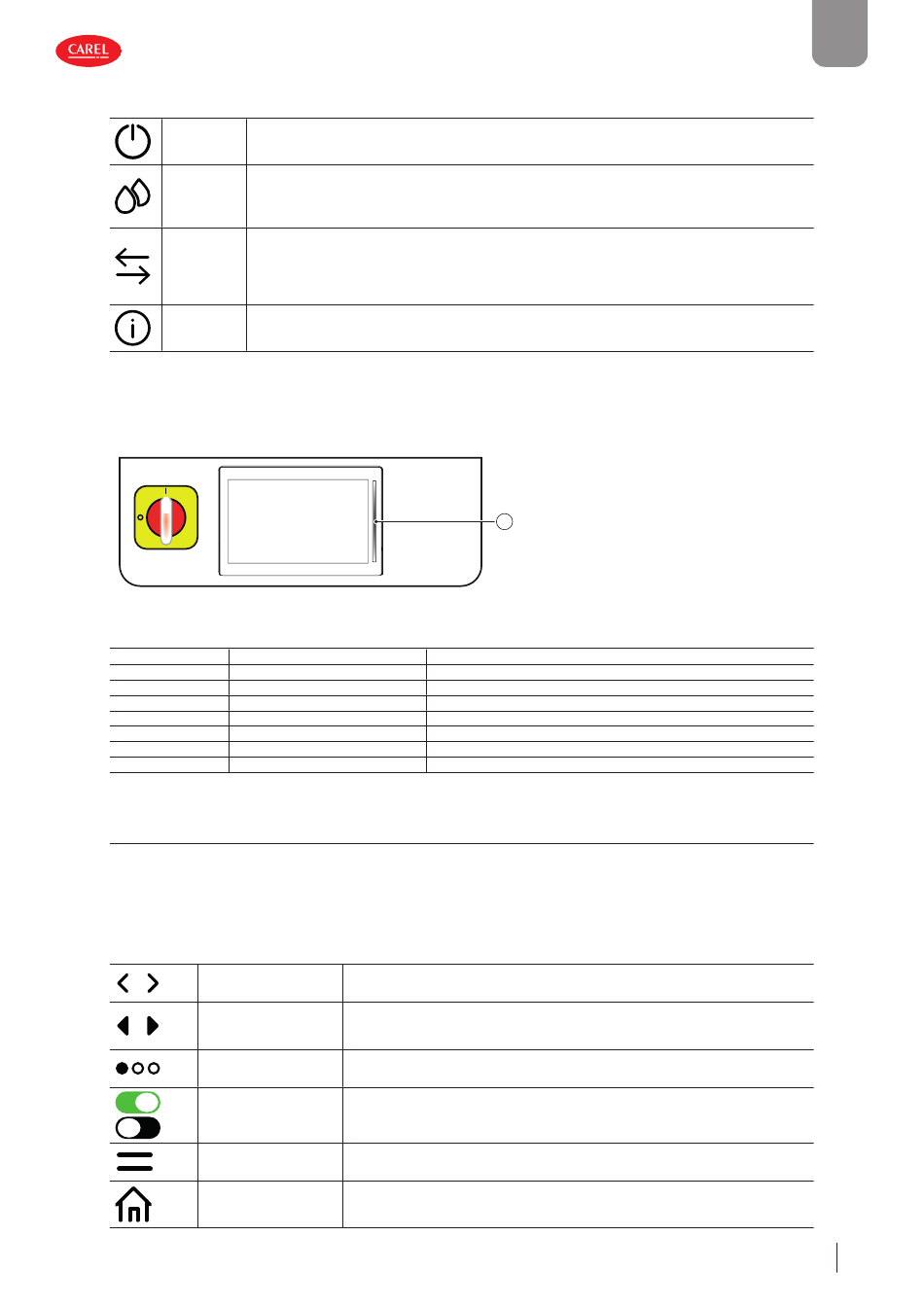

Von der Hauptmaske aus kann ein Schnellmenü-Icon berührt werden, um das gewählte Schnellmenü zu betreten.
Icon
Beschreibung Funktion
Schnellmenü
ON/OFF
Schnellmenü
SETPOINT
Schnellmenü
INPUT/OUT-
PUT
Schnellmenü
INFO
Statusleiste humiFog Multizone Touch
An der rechten Seite des Bedienteils befi ndet sich die Statusleiste (12 - Abb. 4.o) mit den Informationen über den Befeuchter-
status. Wird der Befeuchter mit Strom versorgt, ist die Statusleiste immer beleuchtet (auch bei ausgeschaltetem Display).
Fig. 4.o
Farbe der Leiste
Weiß
Grün
Grün
Blau
Blau
Rot
Türkis
Gelb
4.5.2 Befehle humiFog Multizone Touch
Das grafi sche Touchscreen-Bedienteil bietet eine Benutzeroberfl äche mit farbigen und animierten Icons. Es ermöglicht eine
einfache und intuitive Verwendung der Software-Funktionen. Nachstehend werden die wichtigsten interaktiven Elemente der
Benutzeroberfl äche erläutert.
Tasten
Icon
Beschreibung
Ablauftasten
Ablauftasten
Ablaufi ndikatoren
AN/AUS-Tasten
MENU-Taste
HOME-Taste
humiFog +0300116ML rel. 1.0 - 07.09.2022
Masken zum Aktivieren/Deaktivieren der gesamten Anlage oder einzelner Zonen.
Drücken Sie für die Aktivierung auf die entsprechende Taste.
Masken zum Ändern der Regelsollwerte auf der Grundlage der gewählten Regelung.
Drücken Sie auf den zu ändernden Zahlenwert.
Berühren Sie den Namen der Zone, um zum Dropdown-Menü mit den Anlagenzonen zu gelangen.
Scrollen Sie die Optionen durch und wählen Sie die zu ändernde Zone.
Diese Masken visualisieren:
• ein Prozessbild mit dem Echtzeit-Betriebsstatus der Anlage
• die Fühlermesswerte
• den Status der mechanischen Bauteile, aus denen der Hydraulikkreislauf besteht
• den Status der Analog- und Digitaleingänge/-ausgänge der Pumpenstation und der Zonenschaltschränke
Lesemasken zum Anzeigen der wichtigsten Statuswerte des Gerätes und der Anlagenzonen sowie der Software-
und Hardware-Informationen.
Status der Leiste
Leuchtet
Leuchtet
Blinkt
Leuchtet
Blinkt
Blinkt
Leuchtet
Blinkt
Funktion
Diese Tasten ermöglichen die Navigation zwischen den Masken der Software oder zwischen
den verschiedenen Bildschirminhalten einer Maske.
Diese Tasten ermöglichen:
• das Ändern der auf dem Bildschirm ausgewählten Werte
• die Navigation zwischen den Untermenüs
Diese Indikatoren zeigen das Vorhandensein und die Anzahl anderer Bildschirminhalte inner-
halb einer Maske an.
Diese Tasten dienen der Freigabe oder der Aktivierung/Deaktivierung der entsprechenden
Funktion.
Diese Taste ermöglicht den Zugriff auf das Hauptmenü der Anlage.
Diese Taste ermöglicht die sofortige Rückkehr zur Hauptmaske.
12
Befeuchterstatus
Gerät aus (ausgeschaltet oder im Standby)
Gerät produziert, startet, speist Wasser ein
Gerät verlangsamt
Gerät spült/füllt
Gerät in Wasserkontrolle
Gerät in Alarm
Gerät im manuellen Betrieb
Gerät mit Warnung
GER
Tab. 4.j
Tab. 4.k
17
