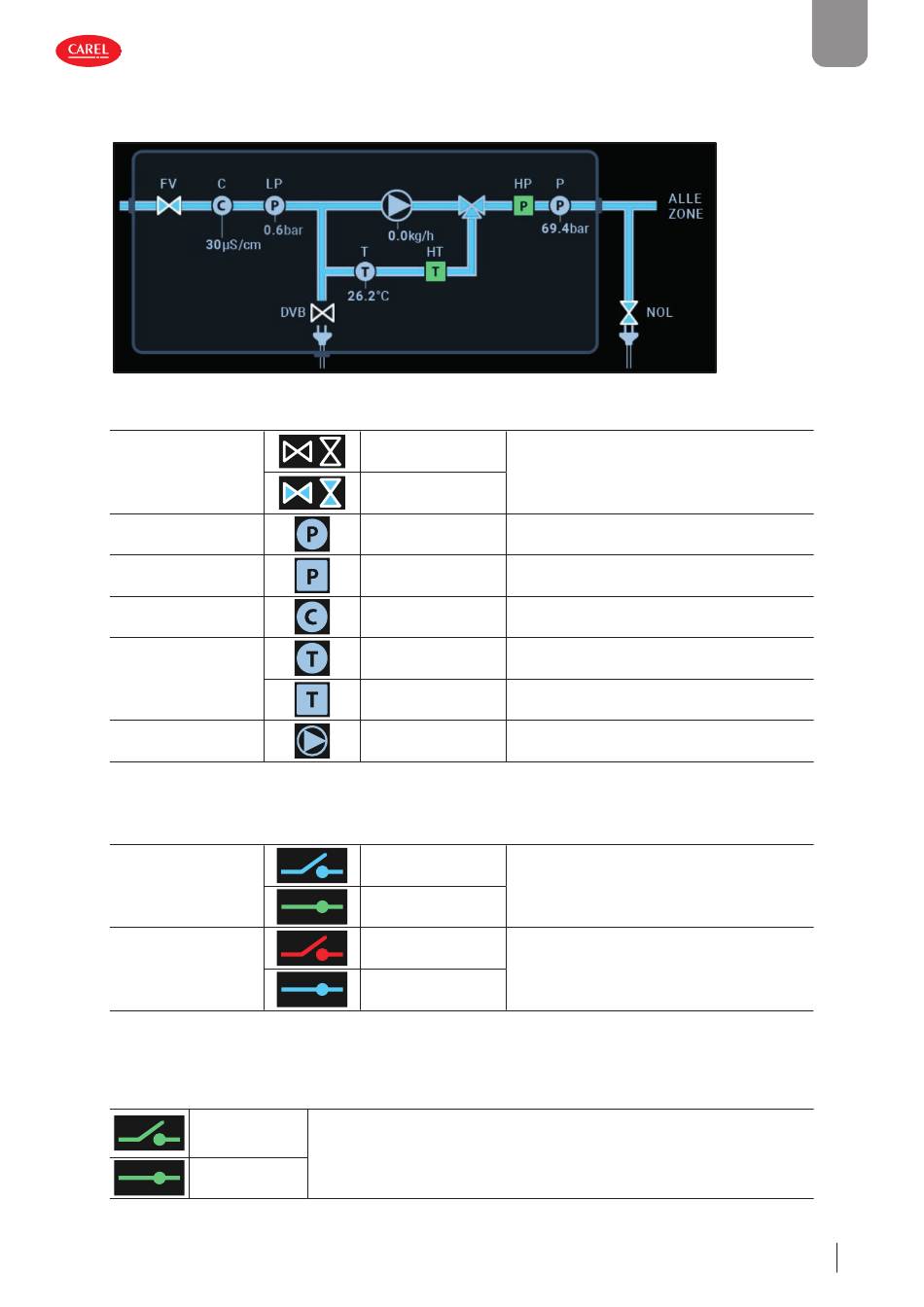

Pumpenbetriebsschaltung
In diesem Abschnitt des Prozessbildes wird der interne Betriebskreislauf der Pumpenstation schematisch dargestellt. Der Status
der Elektroventile kann über die entsprechenden Icons geändert werden (z.B. zu Testzwecken).
Fig. 8.m
Bauteil
Elektroventil
Druckfühler
Druckschalter
Leitfähigkeitssensor
Temperaturfühler
Pumpe
Digitalausgänge
In diesem Abschnitt des Prozessbildes können die Digitalausgänge der Pumpenstation manuell gesteuert werden.
Bauteil
Status NO7 (PUMP)
Alarm (AL)
Digitaleingänge
In diesem Abschnitt des Prozessbildes können die Messwerte der Digitaleingänge der Pumpenstation visualisiert werden.
Icon
Status
Off en
Geschlossen
humiFog +0300116ML rel. 1.0 - 07.09.2022
Icon
Status
Kein Fluss
Fluss vorhanden
Icon
Status
Auto
Off en
Geschlossen
Auto
Off en
Geschlossen
Systembauteile
HP: Hochdruckschalter
HT: Wasserthermostat
PEN: Freigabe der Wasserproduktion
ROAL: Status der Umkehrosmoseanlage
WL: Status des Überfl utungssensors
VFD-MB: Status des Inverters
Beschreibung
FV: Zulaufventil Pumpenstation
DVB: Abschlämmventil Pumpenstation
NOL: Leitungsabschlämmventil
LP: Niederdruckfühler im Eingang
HP: Hochdruckfühler im Ausgang
HP: Hochdruckfühler im Ausgang
C: Leitfähigkeitssensor im Eingang
T: Temperaturfühler
HT: Fühler hohe Temperatur
Pumpe Pumpenstation
Beschreibung
Aktiviert/deaktiviert den digitalen Pumpenausgang
(nur aktiv, wenn die Pumpe im manuellen Modus arbeitet)
Aktiviert/deaktiviert den digitalen Alarmausgang
(nur aktiv, wenn die Pumpe im manuellen Modus arbeitet)
Erweiterte Konfi gurationsparameter
GER
Tab. 8.a
Tab. 8.b
49
