GER
4.5
Bedienteil

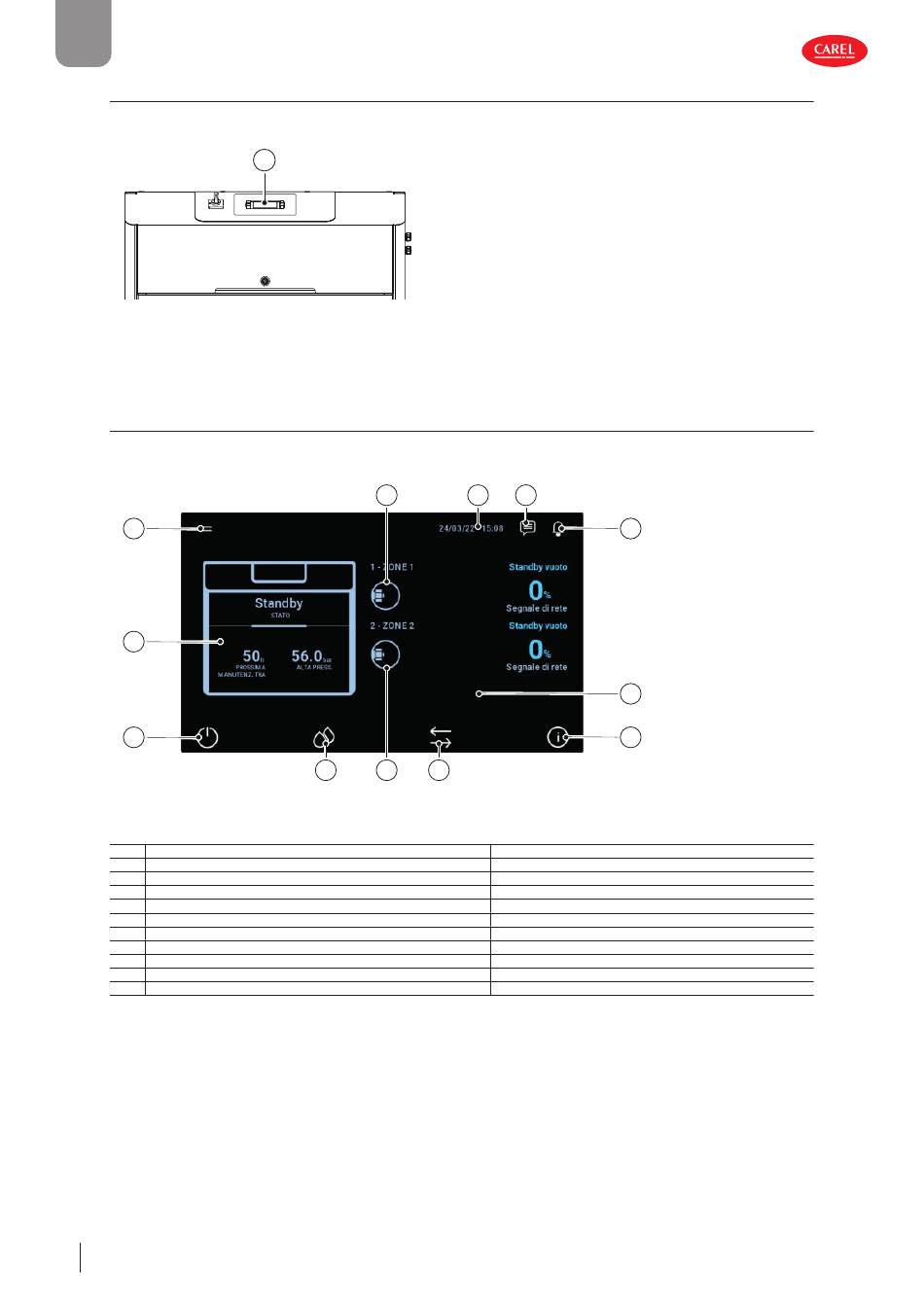

Das Bedienteil befi ndet sich an der oberen Vorderseite der Pumpenstation (1 - Abb. 4.m) und ermöglicht dem Bediener die
Interaktion mit dem Anlagensteuerungssystem.
Fig. 4.m
Das Bedienteil und der Anlagenkonfi gurationsmodus variieren abhängig vom Modell der installierten Pumpenstation. Diese
kann wie im Abs. 4.3 beschrieben identifi ziert werden.
4.5.1 humiFog Multizone Touch
Auf der Startseite (Abb. 4.n) befi nden sich die Informationen zur Pumpenstation und zu den Zonen, z. B. die Ist-Produktion und
der Gerätestatus.
10
11
1 2
Fig. 4.n
Bez.
Beschreibung
1
Interaktives Touch-Display
2
Schnellmenü ON/OFF
3
Schnellmenü SETPOINT
4
Schnellmenü INPUT/OUTPUT
5
Schnellmenü INFO
6
Beschreibendes Icon des Zonenstatus
7
Alarmliste
8
Ereignismeldezentrale
9
Systemdatum und -zeit
10
Hauptmenü
11
Beschreibendes Icon der Pumpenstation
Schnellmenü humiFog Multizone Touch
Das Schnellmenü ermöglicht den Schnellzugriff auf Systemfunktionen und -informationen direkt von der Hauptmaske aus,
ohne ein Login zu erfordern.
Es sind 4 Schnellmenüs verfügbar:
• ON/OFF
• SETPOINT
• INPUT/OUTPUT
• INFO
16
Identifi zierung des Systems
1
6
3
6
9
8
4
Funktion
7
1
5
Tab. 4.i
humiFog +0300116ML rel. 1.0 - 07.09.2022
