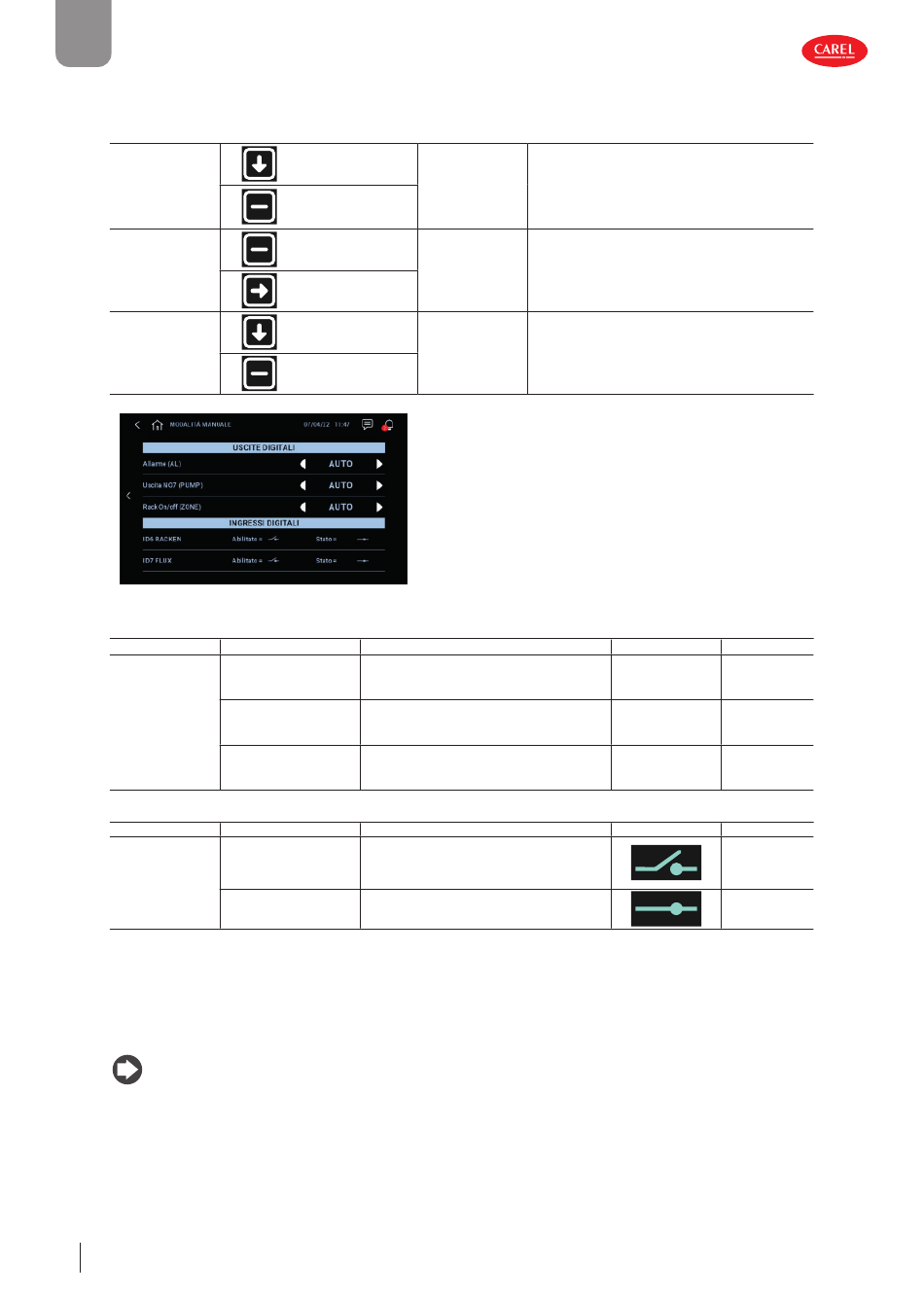

Dieser Abschnitt der Maske zeigt in schematischer Form den Betrieb der Rack-Stufen der Zone. Der Status der Komponenten
kann über die entsprechenden Icons geändert werden (z.B. zu Testzwecken).
Bauteil
Icon
Elektroventil NOV
Elektroventil NC
Elektroventil NO
Fig. 8.v
Pfad: Menü › Einstellungen › Zone › Manueller Modus › Manueller Modus
Funktionen
Display-Anzeige
Digitalausgang
Alarm (AL)
Ausgang NO7 (PUMP)
Rack An/Aus (ZONE)
Pfad: Menü › Einstellungen › Zone › Manueller Modus › Manueller Modus
Funktionen
Display-Anzeige
Digitaleingänge
ID6 RACKEN
ID7 FLUX
Kalibrierung Rack min. Produktion
Startet das Verfahren zur Kalibrierung der minimalen Rack-Produktion in der entsprechenden Zone.
Bei der Kalibrierung der minimalen Rack-Produktion wird geprüft, ob der Arbeitsdruck bei minimalen Durchfl uss über dem
Mindestwert (20 bar) liegt. Andernfalls muss der Wert der minimalen Produktion während des Verfahrens erhöht werden, bis der
Mindestdruck erreicht ist. Sobald die Kalibrierung abgeschlossen ist, kann das Verfahren deaktiviert werden.
Hinweis: Die Kalibrierung der minimalen Rack-Produktion ist bei Durchfl ussregelung im Falle eines niedrigen Ausgangs-
drucks bei der Anforderung von niedrigen Produktionswerten erforderlich.
56
Erweiterte Konfi gurationsparameter
Status
Wrkst.
Auto
Off en
Auto
Geschlossen
Auto
Off en
Auto
Geschlossen
Auto
Off en
Auto
Geschlossen
Beschreibung
Aktiviert/deaktiviert den digitalen Alarmausgang
(nur aktiv bei aktiviertem manuellem Modus)
Aktiviert/deaktiviert den digitalen Pumpenaus-
gang
(nur aktiv bei aktiviertem manuellem Modus)
Aktiviert/deaktiviert den digitalen Zonenausgang
(nur aktiv bei aktiviertem manuellem Modus)
Beschreibung
Visualisiert den Status des Digitaleinganges für
die Rack-Aktivierung
Visualisiert den Status des Digitaleinganges des
Strömungswächters
Beschreibung
NOV: Aktiviert/deaktiviert das Lüftungsventil
NC 1:6: Aktiviert/deaktiviert die jeweiligen Zulaufventile
der Rack-Stufen
NO 1:6: Aktiviert/deaktiviert die jeweiligen Abschlämm-
ventile der Rack-Stufen
Bereich
Auto
Geschlossen (24V)
Off en (0V)
Auto
Geschlossen (24V)
Off en (0V)
Auto
Geschlossen (24V)
Off en (0V)
Icon
humiFog +0300116ML rel. 1.0 - 07.09.2022
Wrkst.
Auto
Auto
Auto
Status
Aktiviert
Deaktiviert
