109908_de_01
10.3
Drehschalter in Position „STATUS"
In dieser Position werden unterschiedliche Statuswerte wie Ausgangsfrequenz (Hz),
Ausgangsstrom (A), Ausgangsspannung (V), Ausgangsleistungsfaktor (cos phi),
Ausgangsleistung (kW) und IGBT-Temperatur (°C) angezeigt. Ändern Sie die
Anzeigewerte mit [HOCH] oder [RUNTER].
Bei Anzeige des Ausgangsfrequenzstatus wird „Hz" gezeigt.
Bei Anzeige des Ausgangsstromstatus wird „A" gezeigt.
Bei Anzeige des Ausgangsspannungsstatus wird „v" an Stelle 5 gezeigt.
Bei Anzeige des Ausgangsleistungsfaktorstatus wird „q" an Stelle 1 gezeigt.
Bei Anzeige des Leistungsstatus wird „P" an Stelle 1 gezeigt.
Bei Anzeige der IGBT-Temperatur wird „°C" an den Stellen 1 und 2 gezeigt.
Die LED-Nummern 1 ... 5 geben die anzeigte Stelle auf dem Bedienfeld von links nach
rechts an, wie im nachstehenden Bild gezeigt.

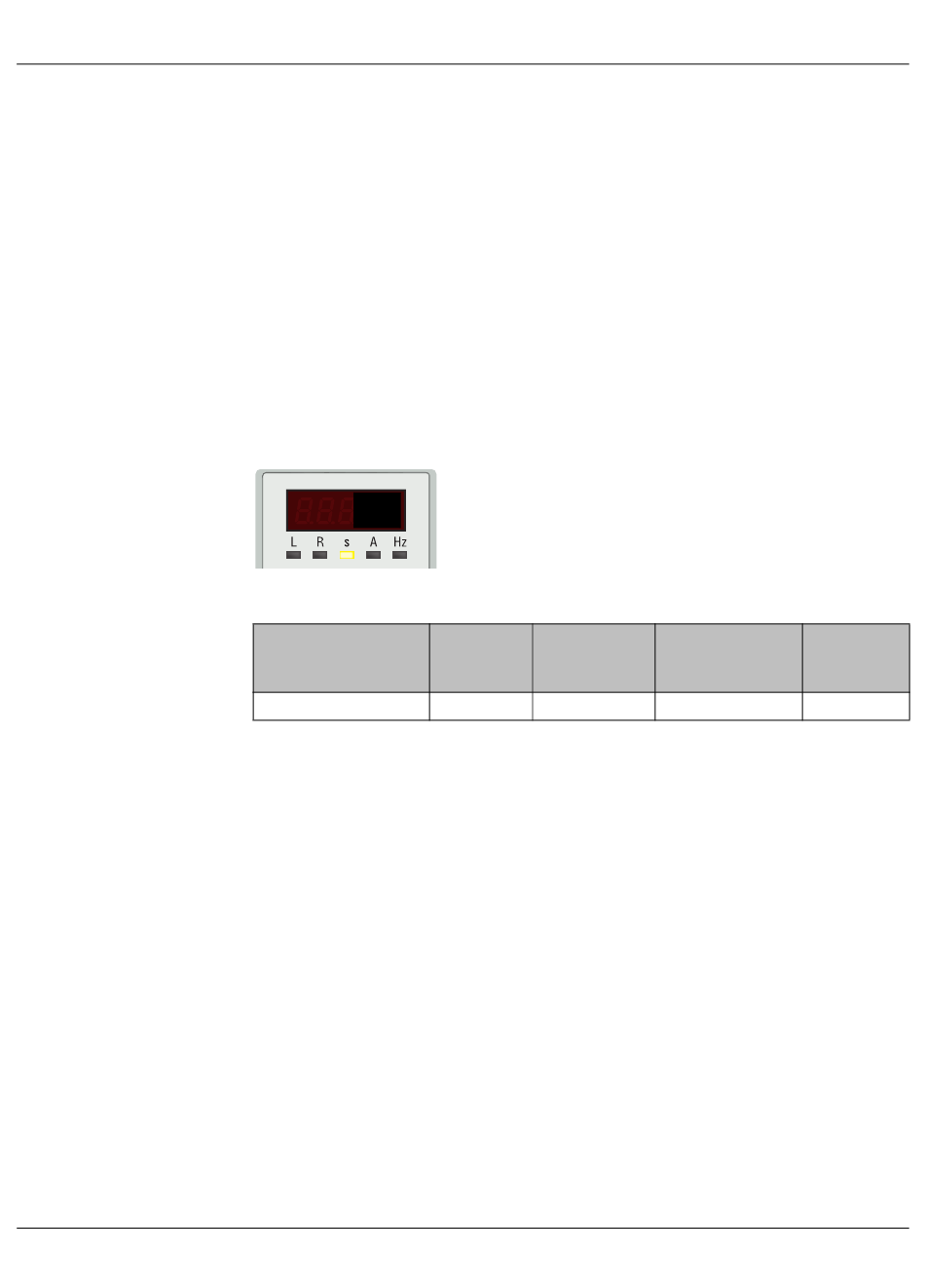

Bild 10-3
Angezeigte Stellen
1 2 3 4 5
Einstellung wäh-
rend des Betriebs
möglich
-
Beschreibung der Parametereinstellungen
Klartextan-
Parameter-
zeige
name
-
Status
Einstellbereich
Werksein-
stellung
Nur lesen
Nur lesen
PHOENIX CONTACT
75 / 146
