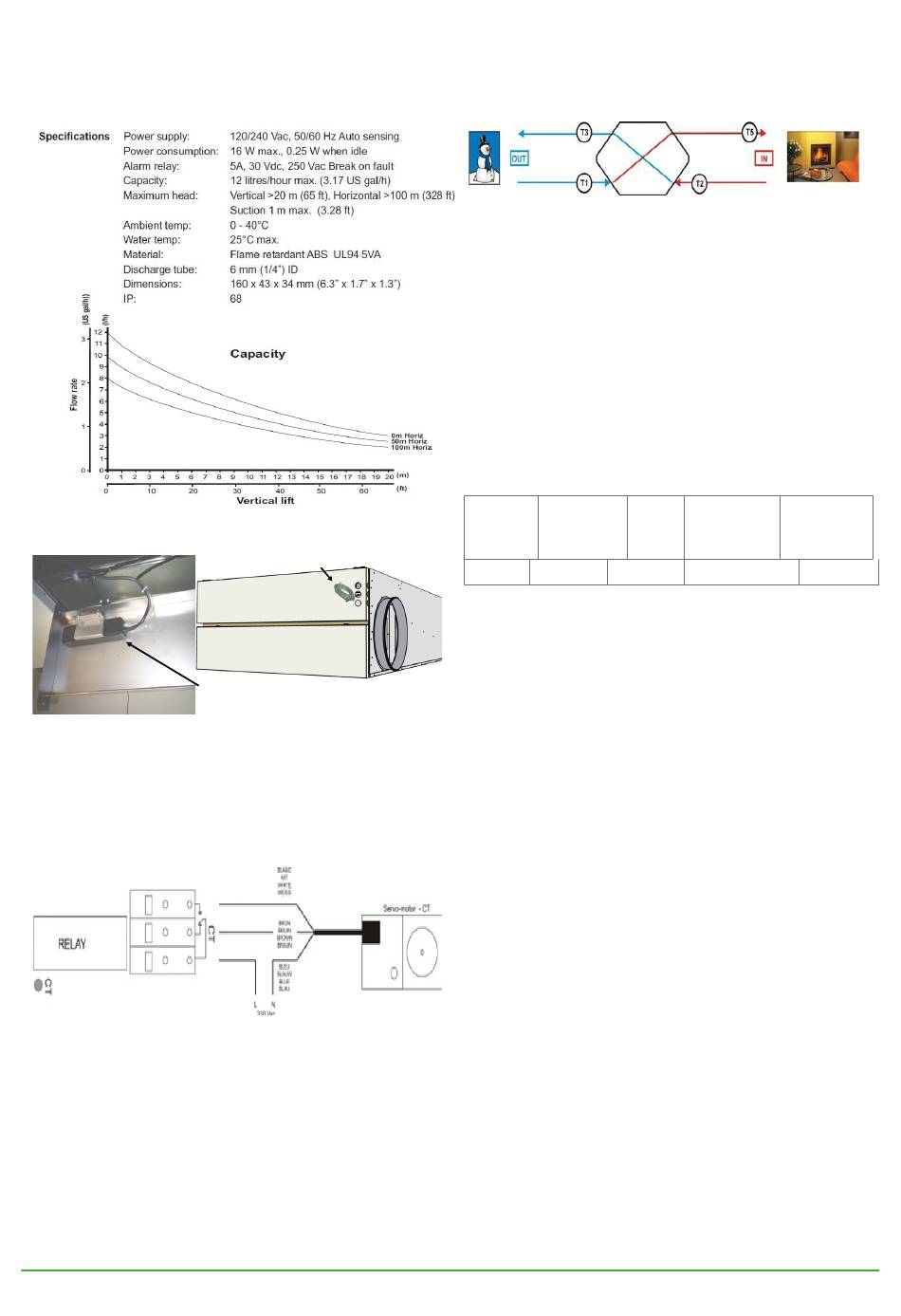

4.4 HYDRAULISCHE INSTALLATION
Kondensatwanne
4.6 LUFTKLAPPEN
TAC5 DG/DT
Installation instructions – CLASS UNIT Air Handling Units
Kondensatabfluss
Draining off
Rohr
condensates pipe
Kondensatpumpe
Condensates pump
4.5 ELEKTRISCHE ANSCHLÜSSE
Schematische Darstellung der Positionierung der
T°-Sensoren im Gerät (vorverdrahtet)
Um eine leichtere Identifizierung der Temperatursen-
soren zu ermöglichen, werden 4 verschiedene Lei-
tungsfarben verwendet:
-
T1 : schwarz
-
T2 : weiß
-
T3 : blau
-
T5 : grün
Stromversorgung für Ventilatoren, Kontrolleinrich-
tungen und elektrisches Nachheizregister KWout
Spezifikationen für die Verdrahtung :
Span-
KWout
nung
Heizleis-
tung
1x 230V
3kW
16A
Max.
Sicherungs-
Sicherungs-
Strom
typ
D-10.000A- AC3
größe
20A
11
