Installation

6
Prüfen Sie, ob das Gerät keine sichtbaren Transportschäden aufweist.
Bei Schäden muss innerhalb von 3 Tagen nach Erhalt der Ware dem Lieferanten eine detaillierte Schaden-
meldung vorgelegt werden.

6.1 Montage Zarge

Verschraubung
Die Zarge ist mit geeigneten Befestigungsmitteln durch
die Schraubenlöcher auf dem Dach zu montieren.
Isolation und Dachhaut
Sobald die Zarge fixiert ist kann die Isolation und die
Dachhaut montiert und an der Zarge hochgezogen
werden.
(Siehe Kapitel 3.3 Dachdurchdringung)
Wichtig
Hat die Zarge bei der Montage einen Verzug kann
dies die Montage des „Swegon Cube" verunmögli-
chen. Aus diesem Grund muss die Winkligkeit bei
der Montage geprüft werden.
Die Zarge wird mit einer Holz-Abdeckplatte angeliefert.
Diese Abdeckplatte:
- dient nicht als Abdichtung der Gebäudehülle.
- darf nicht betreten werden.
- muss für das Anbringen der Dachhaut entfernt
werden.
- nach der Montage an Swegon zurückgesendet
werden.

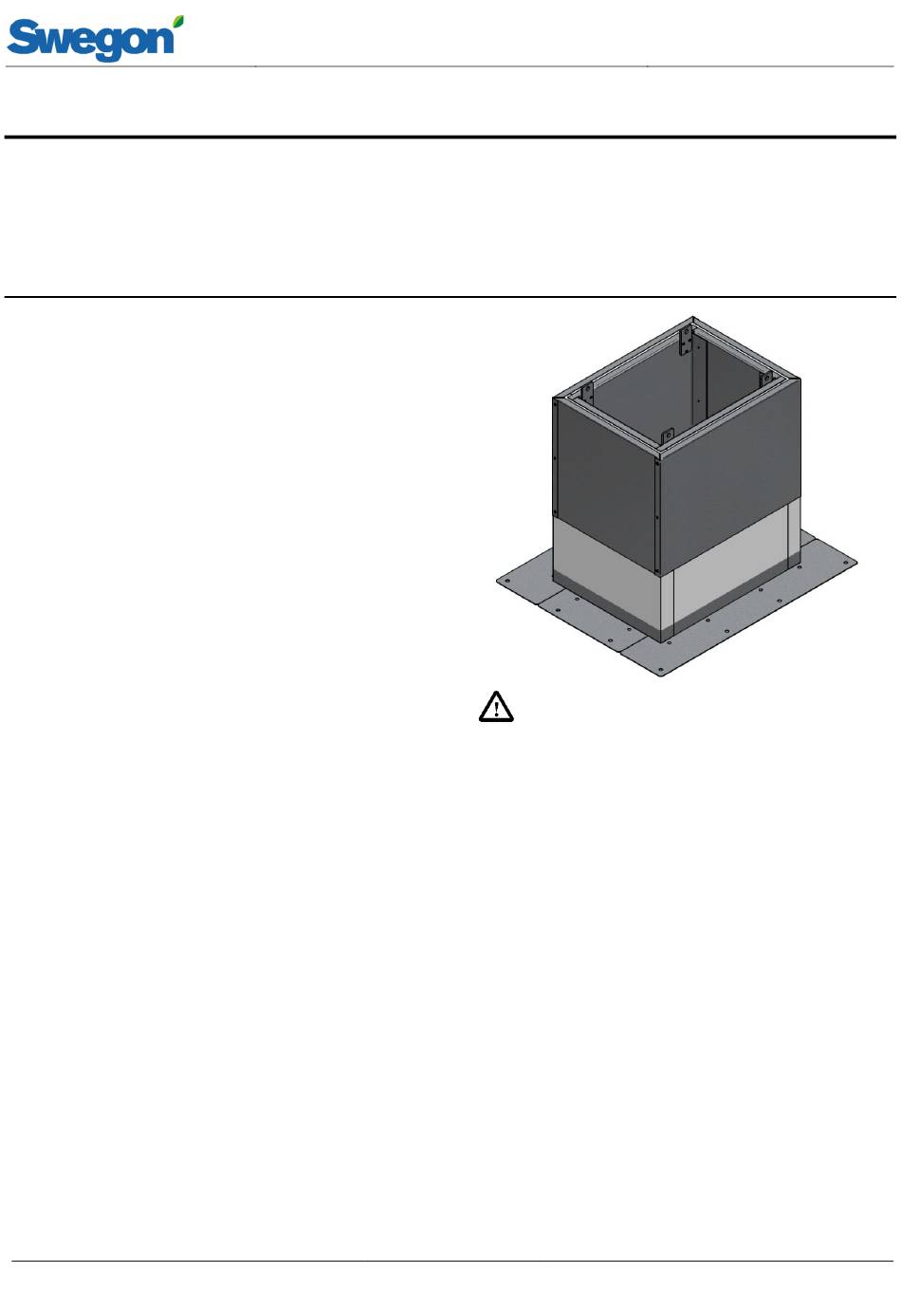

Abbildung 4: Zargenmodul 1er isoliert
