5 BETRIEB
3) Setzen Sie eine neue Drahtspule in die Einheit ein, und biegen Sie den neuen Schweißdraht
10–20 cm gerade. Entfernen Sie Grate und scharfe Kanten am Drahtende mit einer Feile, bevor
der Draht in den Vorschubmechanismus geführt wird.
4) Verriegeln Sie die Drahtspule auf der Bremsnabe durch Anziehen der Mutter der Bremsnabe.
5) Führen Sie den Draht durch den Vorschubmechanismus.
HINWEIS!
Tauschen Sie die Mutter der Bremsnabe und die Hülse der Bremsnabe aus, wenn diese
verschlissen und nicht richtig arretiert sind.
6) Schließen und verriegeln Sie die linke Klappe der Drahtvorschubeinheit.
5.8
Wechsel der Vorschubwalzen
Beim Wechsel des Drahttyps sollten die Vorschubwalzen so geändert werden, dass sie dem neuen
Drahttyp entsprechen. Informationen zur richtigen Vorschubwalze in Abhängigkeit von
Drahtdurchmesser und -typ finden Sie im Anhang VERSCHLEISSTEILE.

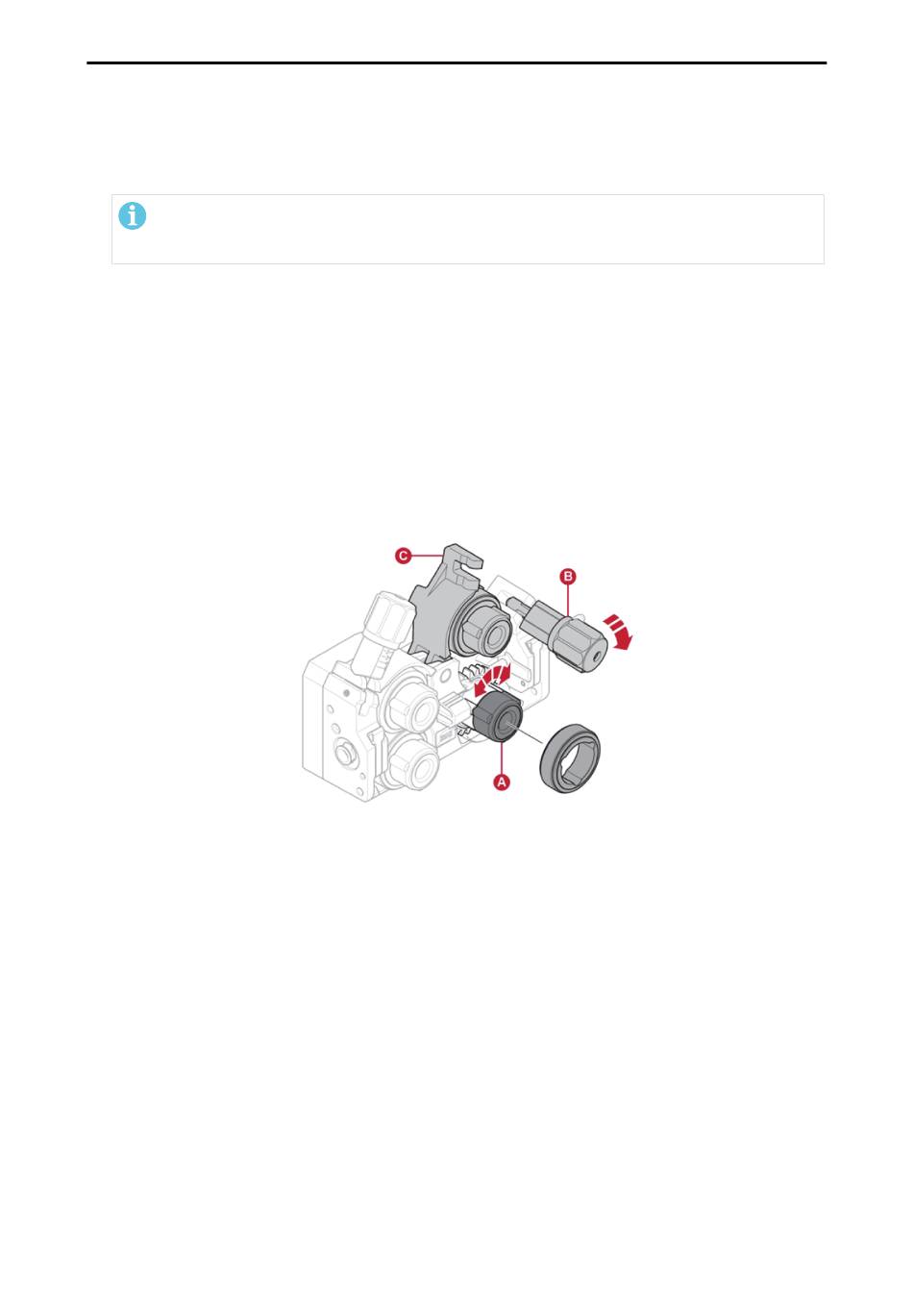

1) Öffnen Sie die linke Klappe der Drahtvorschubeinheit.
2) Entriegeln Sie die auszutauschenden Vorschubwalzen, indem Sie die Schnellverriegelung (A) für
jede Walze drehen.
3) Klappen Sie die Spanneinheiten (B) nach unten, und lösen Sie dadurch die Schwenkarme (C), um
den Druck auf die Vorschubwalzen zu verringern.
4) Entfernen Sie die Vorschubwalzen und setzen Sie die richtigen Walzen ein (siehe Anhang
VERSCHLEISSTEILE).
5) Drücken Sie die Schwenkarme (C) nach unten, und sichern Sie sie mit den Spanneinheiten (B),
um wieder Druck auf die Vorschubwalzen zu bringen.
6) Verriegeln Sie die Rollen, indem Sie die Schnellverriegelungen (A) drehen.
7) Schließen und verriegeln Sie die linke Klappe der Drahtvorschubeinheit.
5.9
Wechsel der Drahtführungen
Beim Wechsel zu einem anderen Drahttyp müssen die Drahtführungen möglicherweise an den neuen
Drahttyp angepasst werden. Informationen zu den korrekten Drahtführungen je nach
Drahtdurchmesser und -typ finden Sie im Anhang VERSCHLEISSTEILE.
0463 930 001
- 18 -
© ESAB AB 2023
