ESX VISION ANDROID Serie Einbauanleitung Seite 9

EINBAUSCHRITTE
7

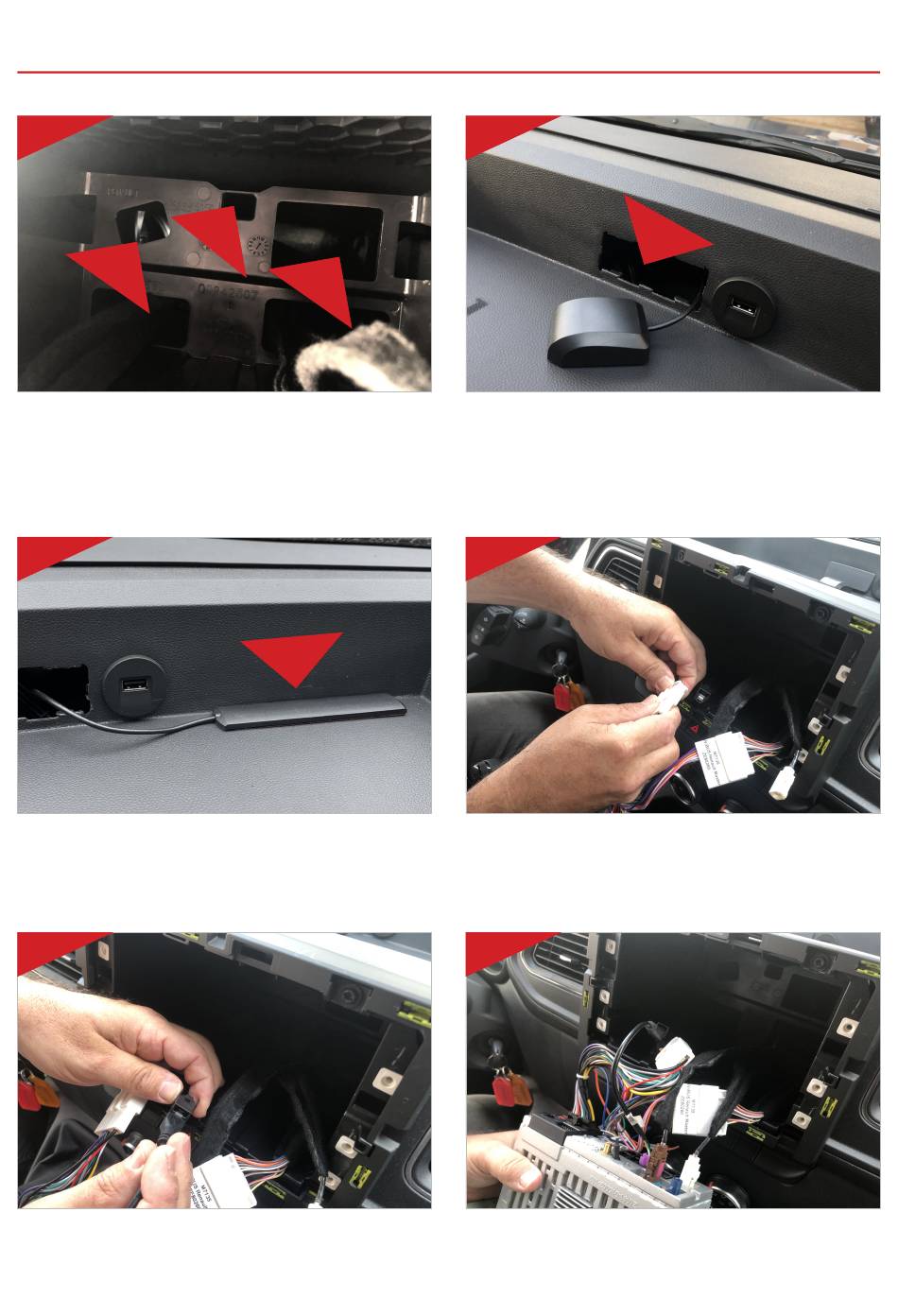

Benutzen Sie die Öffnungen hinten am Radio-
schacht, um alle relevanten Anschlusskabel nach
vorne durchzuführen.
9
Die zentrale Ablageschale bzw. Öffnung dort kann
auch für die 4G/LTE-Antenne, GPS-Antenne so-
wie den 4G/LTE-Dongle benutzt werden.
11
Schließen Sie den USB-Stecker sowie die weißen
Systemstecker des Fahrzeugs ebenfalls entspre-
chend an.
8
Für die GPS-Antenne kann die zentrale Ablage-
schale benutzt werden. Entfernen Sie dafür vor-
sichtig die Abdeckung neben der USB-Buchse mit
einem Schraubendreher, um das Anschlusskabel
nach unten in den Radioschacht zu führen.
10
Nachdem Sie alle Anschlusskabel aus dem Ra-
dioschacht geführt haben, stecken Sie diese an
die entsprechenden Anschlüsse am Naviceiver.
12
Nachdem alle Anschlüsse am Naviceiver verbun-
den sind, versuchen Sie die Kabel so anzuord-
nen, dass diese Platz im Radioschacht finden.
