EINBAUSCHRITTE

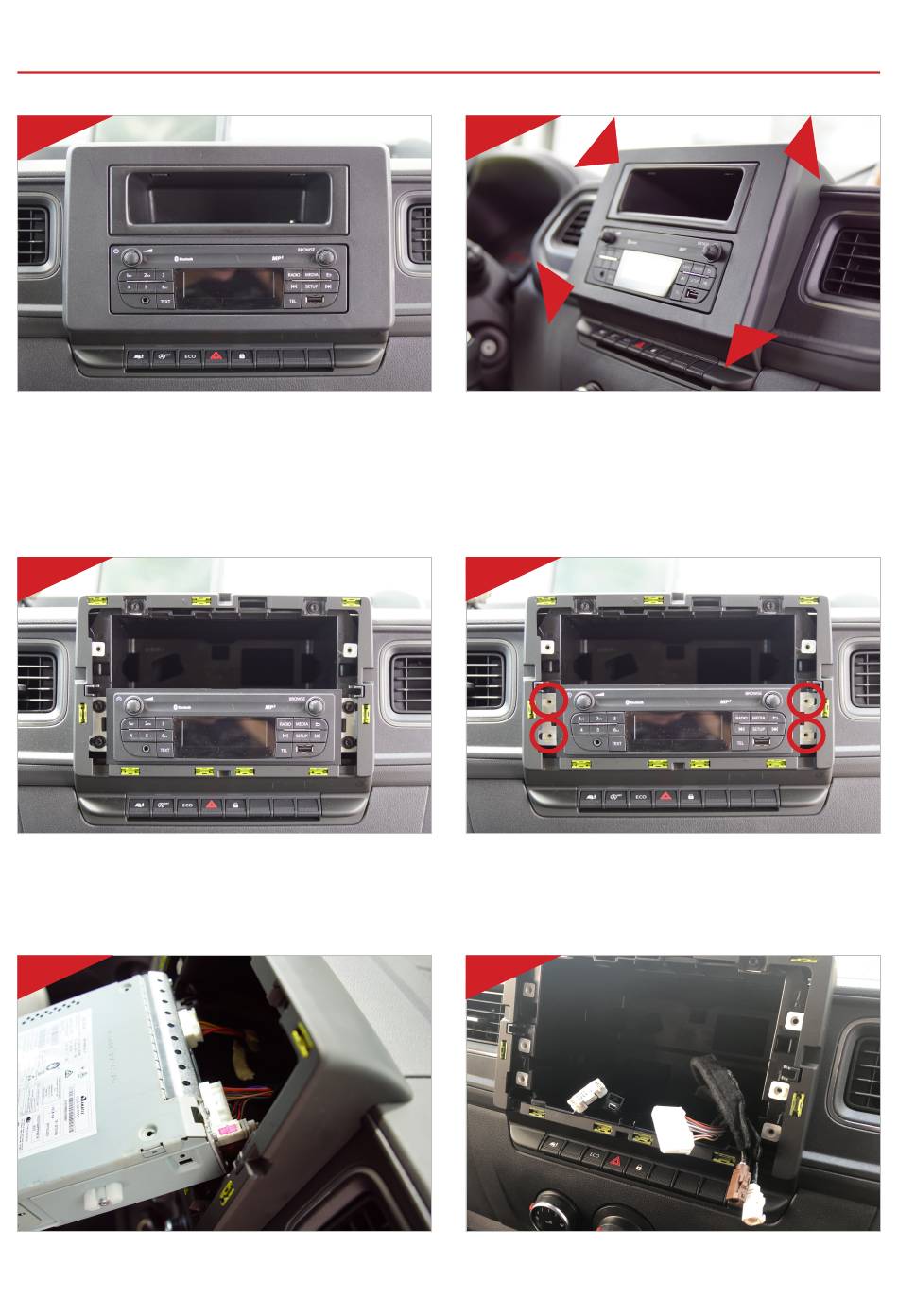

1
Sollte schon ein Radio im Radioschacht verbaut
sein, müssen Sie dieses zunächst entfernen.
3
Legen Sie nun die originale Einbaublende beisei-
te. Diese wird nun nicht mehr benötigt.
5
Ziehen Sie das Radio aus dem Radioschacht und
entfernen alle Anschlussstecker.
8
2
Die originale Einbaublende ist an 9 Stellen im
Armaturenbrett eingeclipst. Ziehen Sie vorsichtig
die Einbaublende vom Armaturenbrett ab, indem
Sie jede der 4 Ecken vorsichtig ausclipsen.
4
Lösen Sie die 4 Schrauben (T25) des Radios wie
oben markiert.
6
Nachdem das Radio deinstalliert ist, sollte der
Zwischenstand wie oben gezeigt aussehen.
