Anwendungsbereich
Eingang
Ausgang
Einbauhinweise
Umgebungsbedingungen
Messstoffbedingungen
Werkstoffe
4

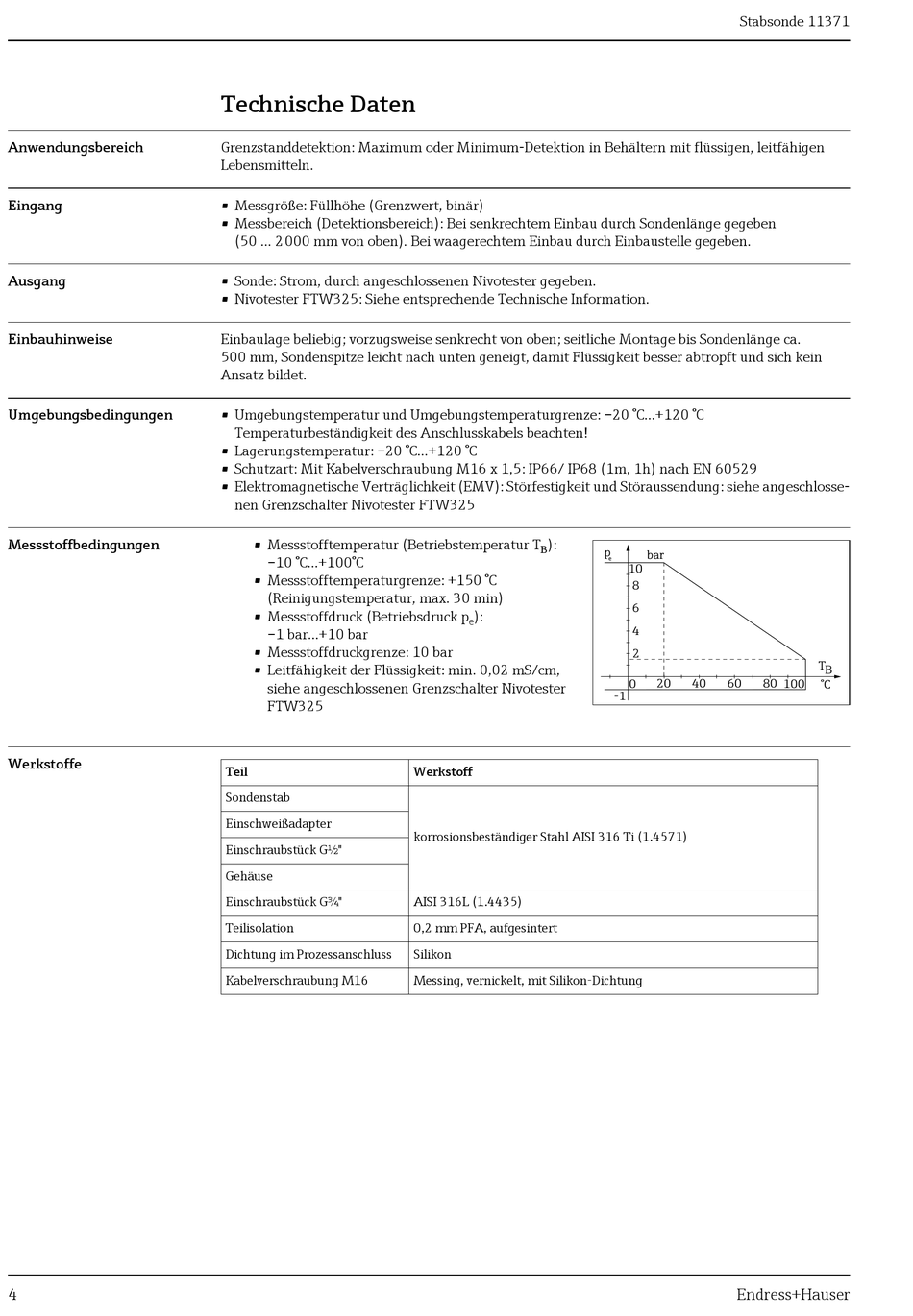

Technische Daten
Grenzstanddetektion: Maximum oder Minimum-Detektion in Behältern mit flüssigen, leitfähigen
Lebensmitteln.
• Messgröße: Füllhöhe (Grenzwert, binär)
• Messbereich (Detektionsbereich): Bei senkrechtem Einbau durch Sondenlänge gegeben
(50 ... 2000 mm von oben). Bei waagerechtem Einbau durch Einbaustelle gegeben.
• Sonde: Strom, durch angeschlossenen Nivotester gegeben.
• Nivotester FTW325: Siehe entsprechende Technische Information.
Einbaulage beliebig; vorzugsweise senkrecht von oben; seitliche Montage bis Sondenlänge ca.
500 mm, Sondenspitze leicht nach unten geneigt, damit Flüssigkeit besser abtropft und sich kein
Ansatz bildet.
• Umgebungstemperatur und Umgebungstemperaturgrenze: –20 °C...+120 °C
Temperaturbeständigkeit des Anschlusskabels beachten!
• Lagerungstemperatur: –20 °C...+120 °C
• Schutzart: Mit Kabelverschraubung M16 x 1,5: IP66/ IP68 (1m, 1h) nach EN 60529
• Elektromagnetische Verträglichkeit (EMV): Störfestigkeit und Störaussendung: siehe angeschlosse-
nen Grenzschalter Nivotester FTW325
• Messstofftemperatur (Betriebstemperatur T
–10 °C...+100°C
• Messstofftemperaturgrenze: +150 °C
(Reinigungstemperatur, max. 30 min)
• Messstoffdruck (Betriebsdruck p
–1 bar...+10 bar
• Messstoffdruckgrenze: 10 bar
• Leitfähigkeit der Flüssigkeit: min. 0,02 mS/cm,
siehe angeschlossenen Grenzschalter Nivotester
FTW325
Teil
Sondenstab
Einschweißadapter
Einschraubstück G½"
Gehäuse
Einschraubstück G¾"
Teilisolation
Dichtung im Prozessanschluss
Kabelverschraubung M16
):
):
e
Werkstoff
korrosionsbeständiger Stahl AISI 316 Ti (1.4571)
AISI 316L (1.4435)
0,2 mm PFA, aufgesintert
Silikon
Messing, vernickelt, mit Silikon-Dichtung
Stabsonde 11371
p
bar
e
10
8
6
4
2
0
20
40
60
80 100
-1
Endress+Hauser
T B
°C
