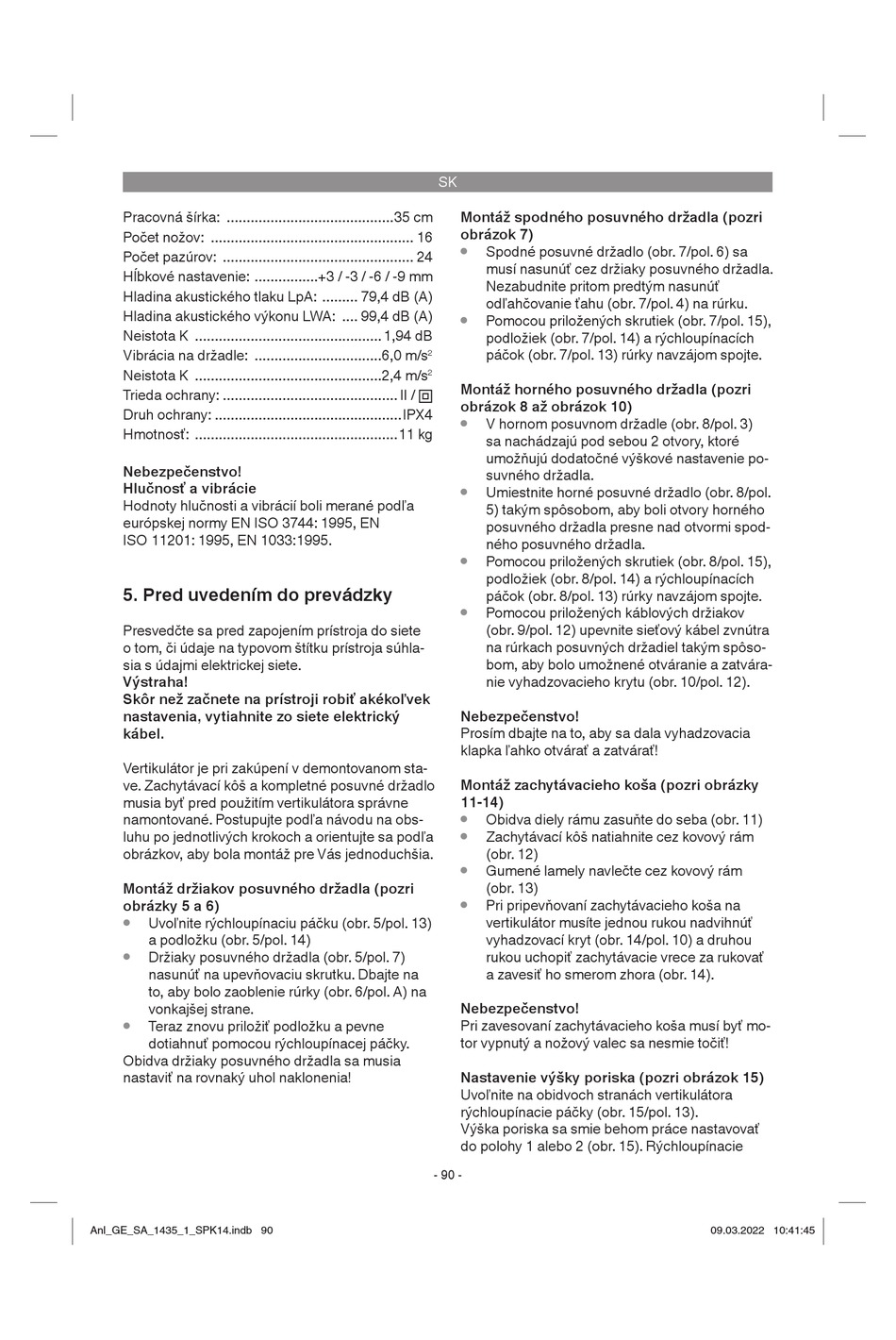

Pracovná šírka: ..........................................35 cm
Počet nožov: ................................................... 16
Počet pazúrov: ................................................ 24
Hĺbkové nastavenie: ................+3 / -3 / -6 / -9 mm
Hladina akustického tlaku LpA: ......... 79,4 dB (A)
Hladina akustického výkonu LWA: .... 99,4 dB (A)
Neistota K ............................................... 1,94 dB
Vibrácia na držadle: ................................6,0 m/s
Neistota K ...............................................2,4 m/s
Trieda ochrany: ............................................ II / &
Druh ochrany: ...............................................IPX4
Hmotnosť: ...................................................11 kg
Nebezpečenstvo!
Hlučnosť a vibrácie
Hodnoty hlučnosti a vibrácií boli merané podľa
európskej normy EN ISO 3744: 1995, EN
ISO 11201: 1995, EN 1033:1995.
5. Pred uvedením do prevádzky
Presvedčte sa pred zapojením prístroja do siete
o tom, či údaje na typovom štítku prístroja súhla-
sia s údajmi elektrickej siete.
Výstraha!
Skôr než začnete na prístroji robiť akékoľvek
nastavenia, vytiahnite zo siete elektrický
kábel.
Vertikulátor je pri zakúpení v demontovanom sta-
ve. Zachytávací kôš a kompletné posuvné držadlo
musia byť pred použitím vertikulátora správne
namontované. Postupujte podľa návodu na obs-
luhu po jednotlivých krokoch a orientujte sa podľa
obrázkov, aby bola montáž pre Vás jednoduchšia.
Montáž držiakov posuvného držadla (pozri
obrázky 5 a 6)
•
Uvoľnite rýchloupínaciu páčku (obr. 5/pol. 13)
a podložku (obr. 5/pol. 14)
•
Držiaky posuvného držadla (obr. 5/pol. 7)
nasunúť na upevňovaciu skrutku. Dbajte na
to, aby bolo zaoblenie rúrky (obr. 6/pol. A) na
vonkajšej strane.
•
Teraz znovu priložiť podložku a pevne
dotiahnuť pomocou rýchloupínacej páčky.
Obidva držiaky posuvného držadla sa musia
nastaviť na rovnaký uhol naklonenia!
Anl_GE_SA_1435_1_SPK14.indb 90 Anl_GE_SA_1435_1_SPK14.indb 90
SK
Montáž spodného posuvného držadla (pozri
obrázok 7)
•
Spodné posuvné držadlo (obr. 7/pol. 6) sa
musí nasunúť cez držiaky posuvného držadla.
Nezabudnite pritom predtým nasunúť
odľahčovanie ťahu (obr. 7/pol. 4) na rúrku.
•
Pomocou priložených skrutiek (obr. 7/pol. 15),
podložiek (obr. 7/pol. 14) a rýchloupínacích
páčok (obr. 7/pol. 13) rúrky navzájom spojte.
2
2
Montáž horného posuvného držadla (pozri
obrázok 8 až obrázok 10)
•
V hornom posuvnom držadle (obr. 8/pol. 3)
sa nachádzajú pod sebou 2 otvory, ktoré
umožňujú dodatočné výškové nastavenie po-
suvného držadla.
•
Umiestnite horné posuvné držadlo (obr. 8/pol.
5) takým spôsobom, aby boli otvory horného
posuvného držadla presne nad otvormi spod-
ného posuvného držadla.
•
Pomocou priložených skrutiek (obr. 8/pol. 15),
podložiek (obr. 8/pol. 14) a rýchloupínacích
páčok (obr. 8/pol. 13) rúrky navzájom spojte.
•
Pomocou priložených káblových držiakov
(obr. 9/pol. 12) upevnite sieťový kábel zvnútra
na rúrkach posuvných držadiel takým spôso-
bom, aby bolo umožnené otváranie a zatvára-
nie vyhadzovacieho krytu (obr. 10/pol. 12).
Nebezpečenstvo!
Prosím dbajte na to, aby sa dala vyhadzovacia
klapka ľahko otvárať a zatvárať!
Montáž zachytávacieho koša (pozri obrázky
11-14)
•
Obidva diely rámu zasuňte do seba (obr. 11)
•
Zachytávací kôš natiahnite cez kovový rám
(obr. 12)
•
Gumené lamely navlečte cez kovový rám
(obr. 13)
•
Pri pripevňovaní zachytávacieho koša na
vertikulátor musíte jednou rukou nadvihnúť
vyhadzovací kryt (obr. 14/pol. 10) a druhou
rukou uchopiť zachytávacie vrece za rukovať
a zavesiť ho smerom zhora (obr. 14).
Nebezpečenstvo!
Pri zavesovaní zachytávacieho koša musí byť mo-
tor vypnutý a nožový valec sa nesmie točiť!
Nastavenie výšky poriska (pozri obrázok 15)
Uvoľnite na obidvoch stranách vertikulátora
rýchloupínacie páčky (obr. 15/pol. 13).
Výška poriska sa smie behom práce nastavovať
do polohy 1 alebo 2 (obr. 15). Rýchloupínacie
