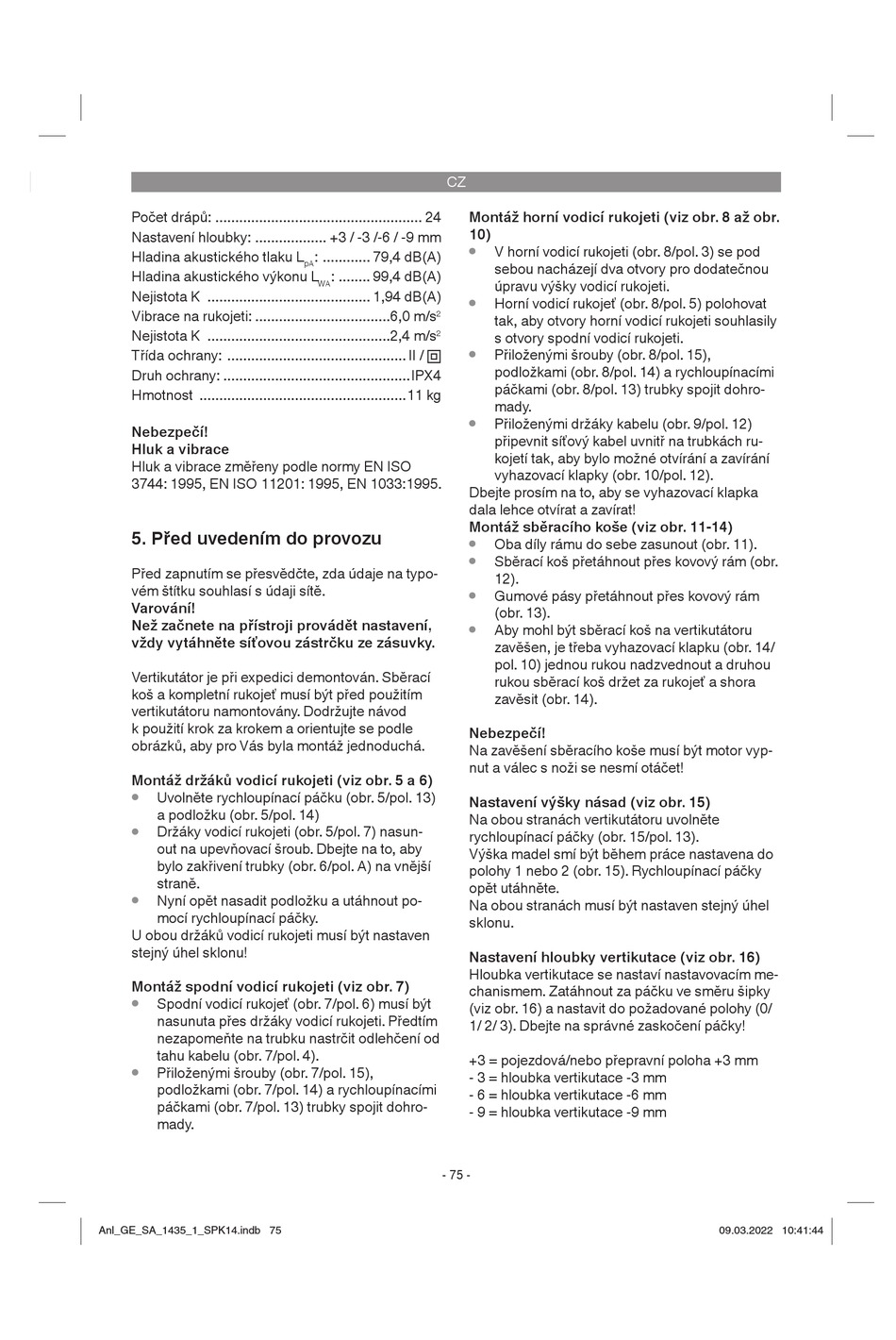

Počet drápů: .................................................... 24
Nastavení hloubky: .................. +3 / -3 /-6 / -9 mm
Hladina akustického tlaku L
Hladina akustického výkonu L
Nejistota K ......................................... 1,94 dB(A)
Vibrace na rukojeti: ..................................6,0 m/s
Nejistota K ..............................................2,4 m/s
Třída ochrany: ............................................. II / &
Druh ochrany: ...............................................IPX4
Hmotnost ....................................................11 kg
Nebezpečí!
Hluk a vibrace
Hluk a vibrace změřeny podle normy EN ISO
3744: 1995, EN ISO 11201: 1995, EN 1033:1995.
5. Před uvedením do provozu
Před zapnutím se přesvědčte, zda údaje na typo-
vém štítku souhlasí s údaji sítě.
Varování!
Než začnete na přístroji provádět nastavení,
vždy vytáhněte síťovou zástrčku ze zásuvky.
Vertikutátor je při expedici demontován. Sběrací
koš a kompletní rukojeť musí být před použitím
vertikutátoru namontovány. Dodržujte návod
k použití krok za krokem a orientujte se podle
obrázků, aby pro Vás byla montáž jednoduchá.
Montáž držáků vodicí rukojeti (viz obr. 5 a 6)
•
Uvolněte rychloupínací páčku (obr. 5/pol. 13)
a podložku (obr. 5/pol. 14)
•
Držáky vodicí rukojeti (obr. 5/pol. 7) nasun-
out na upevňovací šroub. Dbejte na to, aby
bylo zakřivení trubky (obr. 6/pol. A) na vnější
straně.
•
Nyní opět nasadit podložku a utáhnout po-
mocí rychloupínací páčky.
U obou držáků vodicí rukojeti musí být nastaven
stejný úhel sklonu!
Montáž spodní vodicí rukojeti (viz obr. 7)
•
Spodní vodicí rukojeť (obr. 7/pol. 6) musí být
nasunuta přes držáky vodicí rukojeti. Předtím
nezapomeňte na trubku nastrčit odlehčení od
tahu kabelu (obr. 7/pol. 4).
•
Přiloženými šrouby (obr. 7/pol. 15),
podložkami (obr. 7/pol. 14) a rychloupínacími
páčkami (obr. 7/pol. 13) trubky spojit dohro-
mady.
Anl_GE_SA_1435_1_SPK14.indb 75 Anl_GE_SA_1435_1_SPK14.indb 75
CZ
Montáž horní vodicí rukojeti (viz obr. 8 až obr.
10)
•
: ............ 79,4 dB(A)
pA
: ........ 99,4 dB(A)
WA
•
2
2
•
•
Dbejte prosím na to, aby se vyhazovací klapka
dala lehce otvírat a zavírat!
Montáž sběracího koše (viz obr. 11-14)
•
•
•
•
Nebezpečí!
Na zavěšení sběracího koše musí být motor vyp-
nut a válec s noži se nesmí otáčet!
Nastavení výšky násad (viz obr. 15)
Na obou stranách vertikutátoru uvolněte
rychloupínací páčky (obr. 15/pol. 13).
Výška madel smí být během práce nastavena do
polohy 1 nebo 2 (obr. 15). Rychloupínací páčky
opět utáhněte.
Na obou stranách musí být nastaven stejný úhel
sklonu.
Nastavení hloubky vertikutace (viz obr. 16)
Hloubka vertikutace se nastaví nastavovacím me-
chanismem. Zatáhnout za páčku ve směru šipky
(viz obr. 16) a nastavit do požadované polohy (0/
1/ 2/ 3). Dbejte na správné zaskočení páčky!
+3 = pojezdová/nebo přepravní poloha +3 mm
- 3 = hloubka vertikutace -3 mm
- 6 = hloubka vertikutace -6 mm
- 9 = hloubka vertikutace -9 mm
- 75 -
V horní vodicí rukojeti (obr. 8/pol. 3) se pod
sebou nacházejí dva otvory pro dodatečnou
úpravu výšky vodicí rukojeti.
Horní vodicí rukojeť (obr. 8/pol. 5) polohovat
tak, aby otvory horní vodicí rukojeti souhlasily
s otvory spodní vodicí rukojeti.
Přiloženými šrouby (obr. 8/pol. 15),
podložkami (obr. 8/pol. 14) a rychloupínacími
páčkami (obr. 8/pol. 13) trubky spojit dohro-
mady.
Přiloženými držáky kabelu (obr. 9/pol. 12)
připevnit síťový kabel uvnitř na trubkách ru-
kojetí tak, aby bylo možné otvírání a zavírání
vyhazovací klapky (obr. 10/pol. 12).
Oba díly rámu do sebe zasunout (obr. 11).
Sběrací koš přetáhnout přes kovový rám (obr.
12).
Gumové pásy přetáhnout přes kovový rám
(obr. 13).
Aby mohl být sběrací koš na vertikutátoru
zavěšen, je třeba vyhazovací klapku (obr. 14/
pol. 10) jednou rukou nadzvednout a druhou
rukou sběrací koš držet za rukojeť a shora
zavěsit (obr. 14).
