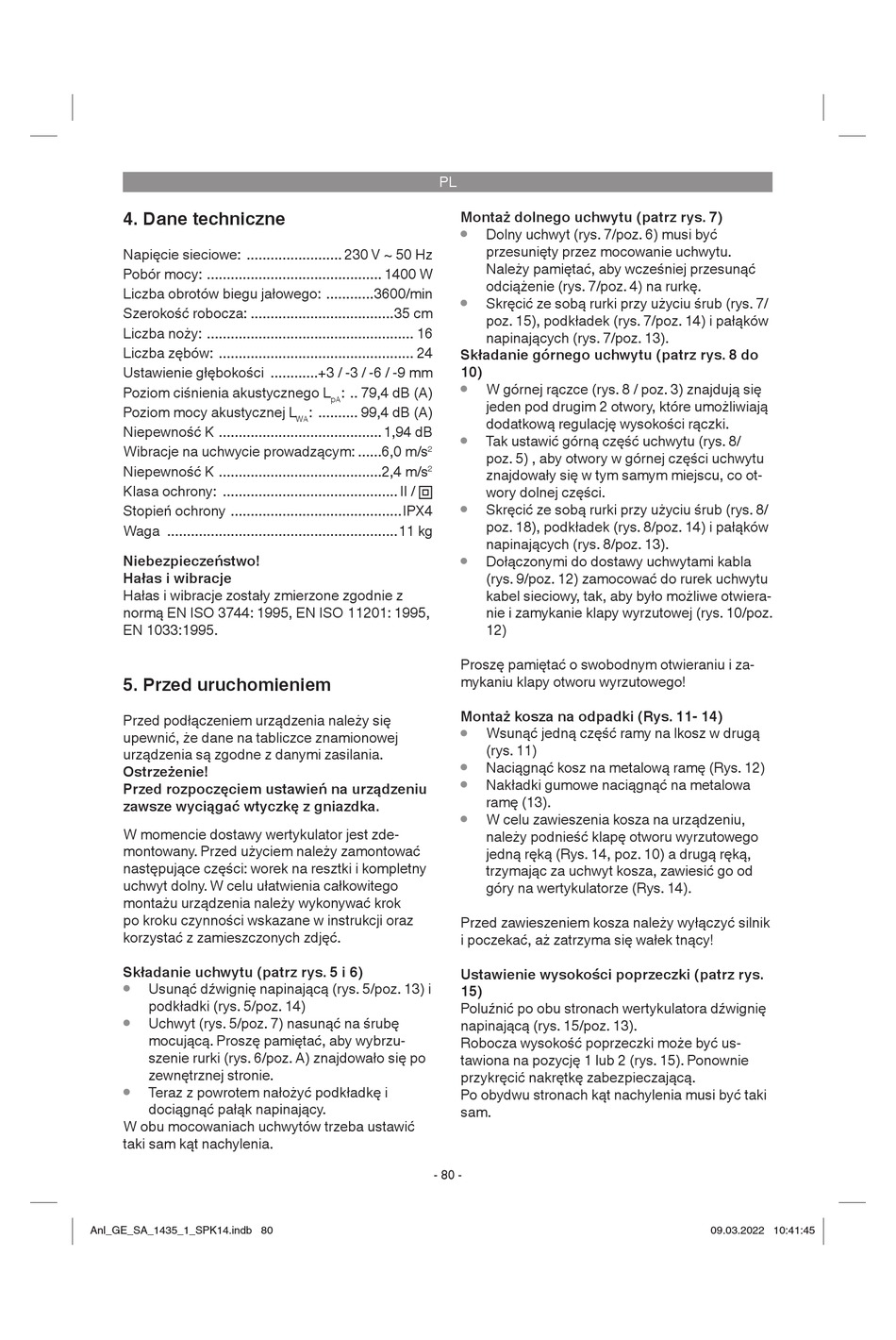

4. Dane techniczne

Napięcie sieciowe: ........................ 230 V ~ 50 Hz
Pobór mocy: ............................................ 1400 W
Liczba obrotów biegu jałowego: ............3600/min
Szerokość robocza: ....................................35 cm
Liczba noży: .................................................... 16
Liczba zębów: ................................................. 24
Ustawienie głębokości ............+3 / -3 / -6 / -9 mm
Poziom ciśnienia akustycznego L
Poziom mocy akustycznej L
Niepewność K ......................................... 1,94 dB
Wibracje na uchwycie prowadzącym: ......6,0 m/s
Niepewność K .........................................2,4 m/s
Klasa ochrony: ............................................ II / &
Stopień ochrony ...........................................IPX4
Waga ..........................................................11 kg
Niebezpieczeństwo!
Hałas i wibracje
Hałas i wibracje zostały zmierzone zgodnie z
normą EN ISO 3744: 1995, EN ISO 11201: 1995,
EN 1033:1995.

5. Przed uruchomieniem

Przed podłączeniem urządzenia należy się
upewnić, że dane na tabliczce znamionowej
urządzenia są zgodne z danymi zasilania.
Ostrzeżenie!
Przed rozpoczęciem ustawień na urządzeniu
zawsze wyciągać wtyczkę z gniazdka.
W momencie dostawy wertykulator jest zde-
montowany. Przed użyciem należy zamontować
następujące części: worek na resztki i kompletny
uchwyt dolny. W celu ułatwienia całkowitego
montażu urządzenia należy wykonywać krok
po kroku czynności wskazane w instrukcji oraz
korzystać z zamieszczonych zdjęć.
Składanie uchwytu (patrz rys. 5 i 6)
•
Usunąć dźwignię napinającą (rys. 5/poz. 13) i
podkładki (rys. 5/poz. 14)
•
Uchwyt (rys. 5/poz. 7) nasunąć na śrubę
mocującą. Proszę pamiętać, aby wybrzu-
szenie rurki (rys. 6/poz. A) znajdowało się po
zewnętrznej stronie.
•
Teraz z powrotem nałożyć podkładkę i
dociągnąć pałąk napinający.
W obu mocowaniach uchwytów trzeba ustawić
taki sam kąt nachylenia.
Anl_GE_SA_1435_1_SPK14.indb 80 Anl_GE_SA_1435_1_SPK14.indb 80
PL
Montaż dolnego uchwytu (patrz rys. 7)
•
•
Składanie górnego uchwytu (patrz rys. 8 do
10)
•
: .. 79,4 dB (A)
pA
: .......... 99,4 dB (A)
WA
•
2
2
•
•
Proszę pamiętać o swobodnym otwieraniu i za-
mykaniu klapy otworu wyrzutowego!
Montaż kosza na odpadki (Rys. 11- 14)
•
•
•
•
Przed zawieszeniem kosza należy wyłączyć silnik
i poczekać, aż zatrzyma się wałek tnący!
Ustawienie wysokości poprzeczki (patrz rys.
15)
Poluźnić po obu stronach wertykulatora dźwignię
napinającą (rys. 15/poz. 13).
Robocza wysokość poprzeczki może być us-
tawiona na pozycję 1 lub 2 (rys. 15). Ponownie
przykręcić nakrętkę zabezpieczającą.
Po obydwu stronach kąt nachylenia musi być taki
sam.
- 80 -
Dolny uchwyt (rys. 7/poz. 6) musi być
przesunięty przez mocowanie uchwytu.
Należy pamiętać, aby wcześniej przesunąć
odciążenie (rys. 7/poz. 4) na rurkę.
Skręcić ze sobą rurki przy użyciu śrub (rys. 7/
poz. 15), podkładek (rys. 7/poz. 14) i pałąków
napinających (rys. 7/poz. 13).
W górnej rączce (rys. 8 / poz. 3) znajdują się
jeden pod drugim 2 otwory, które umożliwiają
dodatkową regulację wysokości rączki.
Tak ustawić górną część uchwytu (rys. 8/
poz. 5) , aby otwory w górnej części uchwytu
znajdowały się w tym samym miejscu, co ot-
wory dolnej części.
Skręcić ze sobą rurki przy użyciu śrub (rys. 8/
poz. 18), podkładek (rys. 8/poz. 14) i pałąków
napinających (rys. 8/poz. 13).
Dołączonymi do dostawy uchwytami kabla
(rys. 9/poz. 12) zamocować do rurek uchwytu
kabel sieciowy, tak, aby było możliwe otwiera-
nie i zamykanie klapy wyrzutowej (rys. 10/poz.
12)
Wsunąć jedną część ramy na lkosz w drugą
(rys. 11)
Naciągnąć kosz na metalową ramę (Rys. 12)
Nakładki gumowe naciągnąć na metalowa
ramę (13).
W celu zawieszenia kosza na urządzeniu,
należy podnieść klapę otworu wyrzutowego
jedną ręką (Rys. 14, poz. 10) a drugą ręką,
trzymając za uchwyt kosza, zawiesić go od
góry na wertykulatorze (Rys. 14).
