Tabelle 8
Reihenfolge der Scheiben und Montage der Achsel (-(-(-
Model Scheibenbalken
400 9 Zahl vorderste
10 Zahl hinterste
450 10 Zahl hinterste
11 Zahl hinterste
500 11 Zahl hinterste
12 Zahl hinterste

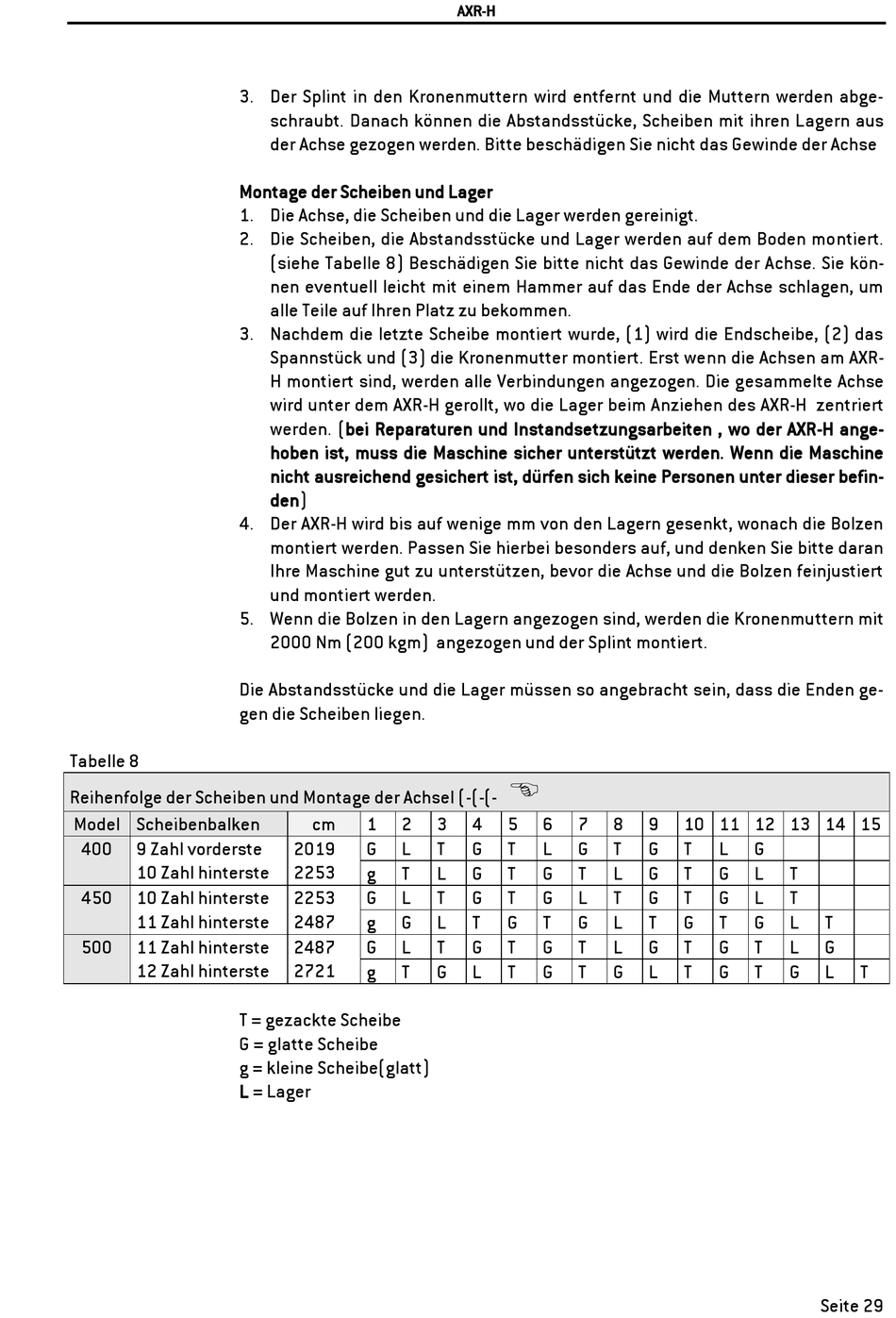

3. Der Splint in den Kronenmuttern wird entfernt und die Muttern werden abge-
schraubt. Danach können die Abstandsstücke, Scheiben mit ihren Lagern aus
der Achse gezogen werden. Bitte beschädigen Sie nicht das Gewinde der Achse

Montage der Scheiben und Lager

1. Die Achse, die Scheiben und die Lager werden gereinigt.
2. Die Scheiben, die Abstandsstücke und Lager werden auf dem Boden montiert.
(siehe Tabelle 8) Beschädigen Sie bitte nicht das Gewinde der Achse. Sie kön-
nen eventuell leicht mit einem Hammer auf das Ende der Achse schlagen, um
alle Teile auf Ihren Platz zu bekommen.
3. Nachdem die letzte Scheibe montiert wurde, (1) wird die Endscheibe, (2) das
Spannstück und (3) die Kronenmutter montiert. Erst wenn die Achsen am AXR-
H montiert sind, werden alle Verbindungen angezogen. Die gesammelte Achse
wird unter dem AXR-H gerollt, wo die Lager beim Anziehen des AXR-H zentriert
werden. (bei Reparaturen und Instandsetzungsarbeiten , wo der AXR-H ange-
hoben ist, muss die Maschine sicher unterstützt werden. Wenn die Maschine
nicht ausreichend gesichert ist, dürfen sich keine Personen unter dieser befin-
den)
4. Der AXR-H wird bis auf wenige mm von den Lagern gesenkt, wonach die Bolzen
montiert werden. Passen Sie hierbei besonders auf, und denken Sie bitte daran
Ihre Maschine gut zu unterstützen, bevor die Achse und die Bolzen feinjustiert
und montiert werden.
5. Wenn die Bolzen in den Lagern angezogen sind, werden die Kronenmuttern mit
2000 Nm (200 kgm) angezogen und der Splint montiert.
Die Abstandsstücke und die Lager müssen so angebracht sein, dass die Enden ge-
gen die Scheiben liegen.
cm 1 2
2019 G L
2253
g T
2253 G L
2487
g G
2487 G L
2721
g T
T = gezackte Scheibe
G = glatte Scheibe
g = kleine Scheibe(glatt)
L = Lager
AXR-H

3 4 5 6 7
T G T L G
L G T G T
T G T G L
L T G T G
T G T G T
G L T G T
8 9 10 11 12 13 14 15
T G T L G
L G T G L
T G T G L
L T G T G
L G T G T
G L T G T
T
T
L T
L G
G L T
Seite 29
