Hydraulische Tiefenregulierung

Zusatzausrüstung
Es ist möglich Ihren AXR-H mit verschiedenen Zusatzausrüstungen auszubauen.
Der AXR-H kann so ausgestattet werden, dass dieser voll hydraulisch wird.
Die hydraulische Tiefenregulierung gibt größere Flexibilität bei der Feldarbeit. Das
Einbaumaß der Zylinder passt mit dem Einbaumaß der Topstangen, so dass ein
auswechseln sehr leicht ist.

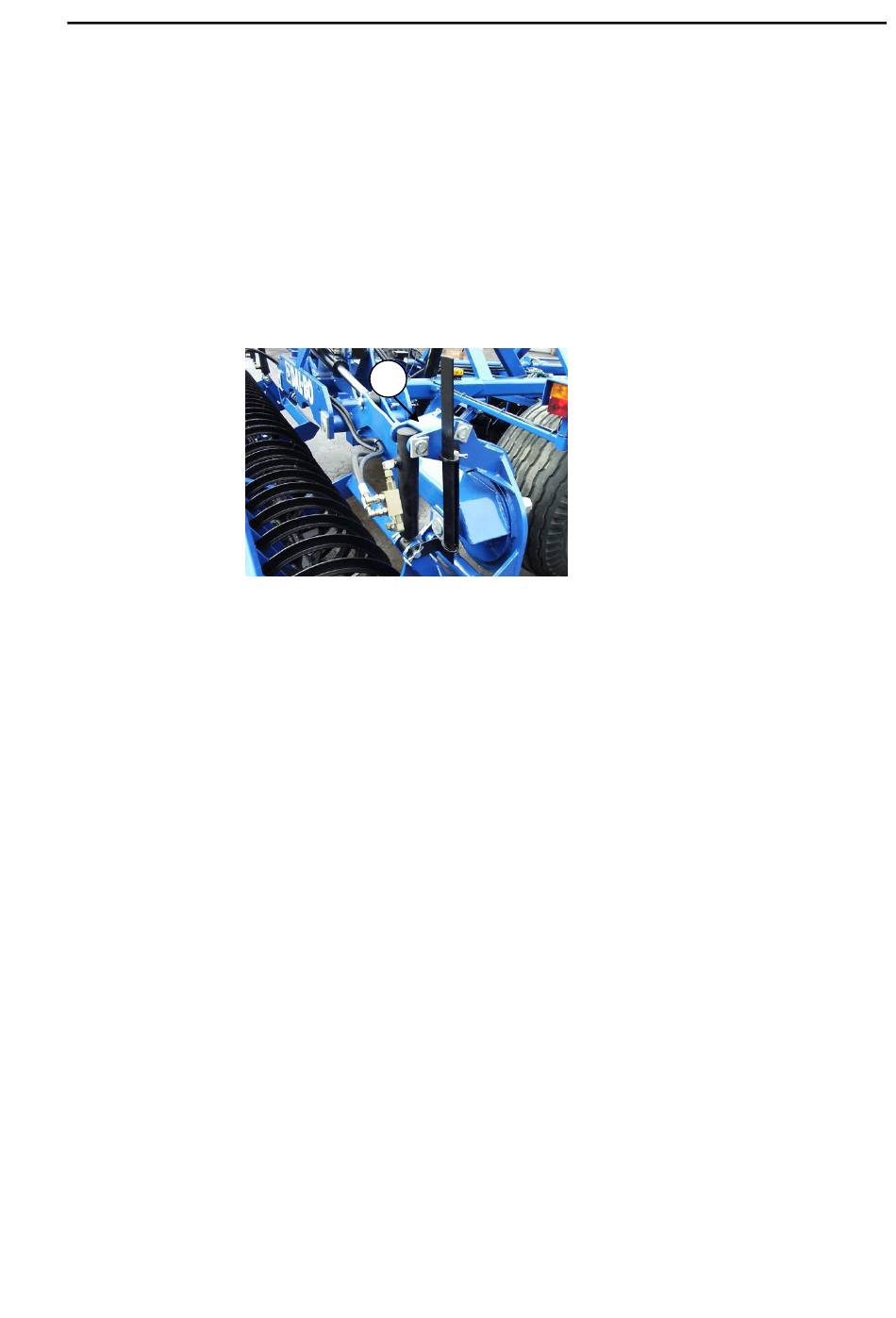

Figur 15
A

Montage

1. Der Nachläufer wird in die Arbeitsstellung ausgeklappt und die Transporträder
werden so gesenkt, dass diese gerade das Gewicht des AXR-H tragen. Die T-
Ringe müssen jedoch immer noch auf dem Untergrund weilen. In dieser Positi-
on wird das Hauptgestell gestützt.
2. Die Topstangen und der Tiefenanzeiger werden demontiert.
3. Bevor die Zylinder aufgesetzt werden, wird ein Zwischenstück montiert. (A)
Dieses Zwischenstück wird mit zwei Nageln dort befestigt, wo die Topstangen
früher angebracht waren. Der obere Teil des Tiefenanzeigers wird zusammen
mit dem Zwischenstück montiert. Denken Sie daran die Splinte mit den Nageln
zu montieren.
4. Der Zylinder wird mit dem Zylinderauge nach unten montiert, und die Stutzen
für die Schläuche nach hinten. Der untere Teil des Tiefenanzeigers wird ausge-
wechselt und wird an den Nagel des Zylinderauges montiert. Denken Sie daran
die Splinte an den Nageln zu montieren.
5. Die Schläuche werden an den Armen und Hauptgestell befestigt und montiert.
Die Schläuche werden an den doppelwirkenden (weiblichen) Kopplungen des
Traktors montiert, und die Zylinder für die Tiefenregulierung werden in die äu-
ßerste Position mehrmals bewegt, um das System auszulüften.. Wenn der Tie-
fenregulierer aktiviert wird, dürfen sich keine Personen im Aktionsradius der
Maschine befinden.
6. Kontrollieren Sie die Hydraulik auf Undichtigkeit
