Auswechslung der Achse, Lager und Walzenringen
Crosskillringe
rühren. (so hoch wie möglich)
5. Die Achse mit den Walzenringen kann nun von der Walze weg geschoben
werden.
6. Die Montage wird in umgekehrter Reihenfolge vorgenommen.
Die Hydraulik darf nicht aktiviert werden, wenn sich Personen im
Aktionsradius der Maschine befinden.

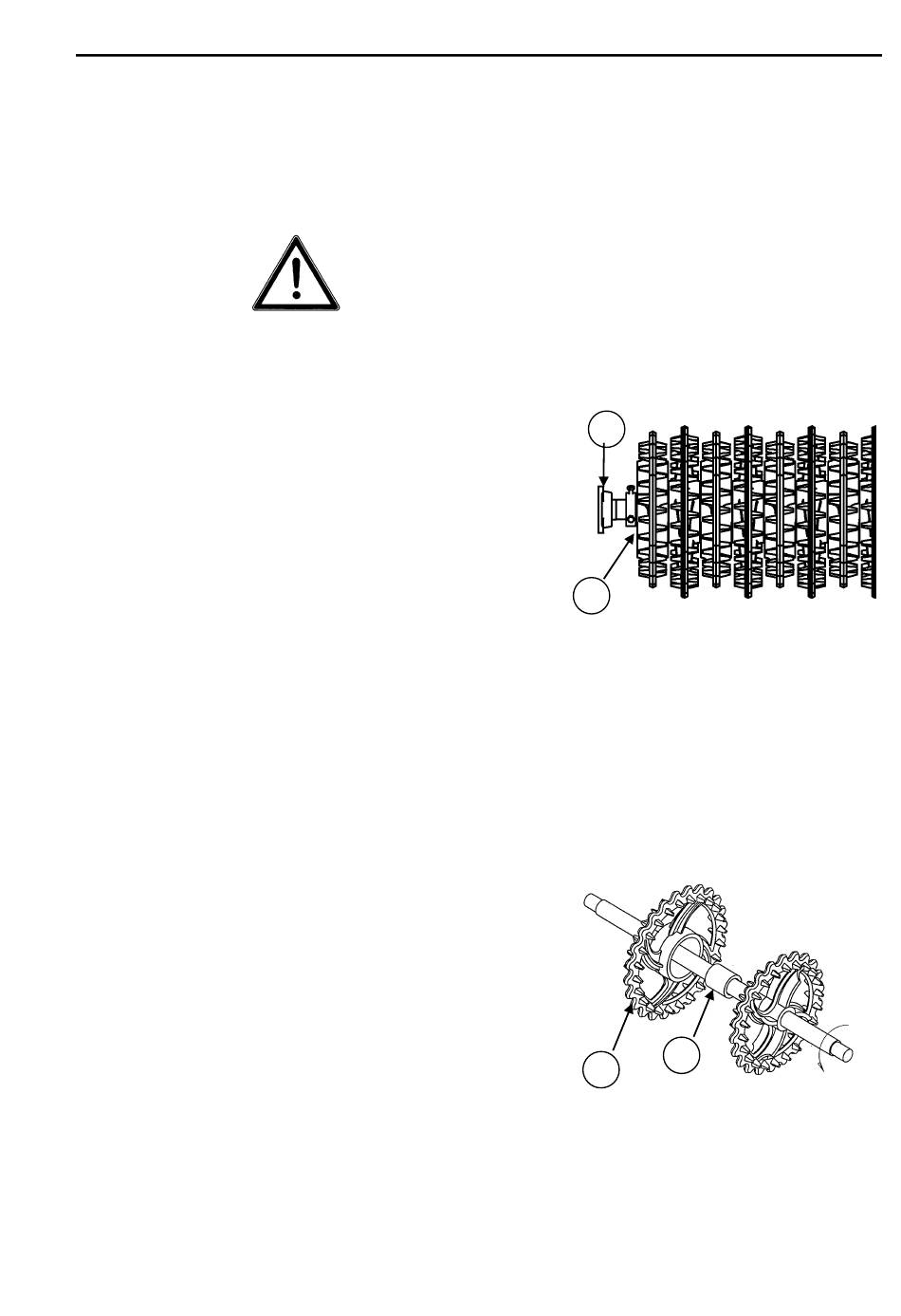

1. Die Reitstockschraube in den
Lagern wird gelockert und die
Lager (A) werden von der Ach-
se gezogen.
2. Die Bolzen in den Stoppringen
werden gelockert. Die Stopp-
ringe (B) werden runter gezo-
gen.
3. Die Walzenringe können nun
von der Achse runter gezogen
werden.
4. Die Montage geschieht in um-
gekehrter Reihenfolge.
5. Auf den Reitstockschrauben in
den Lagern wird Loctite aufge-
tragen.
Sein Sie darauf aufmerksam, das die
Crosskillringe in der richtige umdreh-
jung auf der Achse montiert sind.
1. Zuerst wird der Stoppring (Figur ,
B) montiert, dann immer den klei-
nen Ring.
2. Die Büchse (A) wird dann montiert.
3. Der große Ring (B)
Zum Schluss immer der kleine ring,
wonach der Stoppring montiert wird.
MAXIROLL
Figur 34
A
B
Fig. 35
B
Tromle midt
A
Seite 37
