Ankuppeln und Abkuppeln

Die Liftaufhängung ist gemäss DS/ISO 730-1 Kategorie II und III hergestellt. Falls
der Lift des Traktors nicht diesen Kategorien entspricht, kontakten Sie bitte Ihren
DALBO Verkäufer.

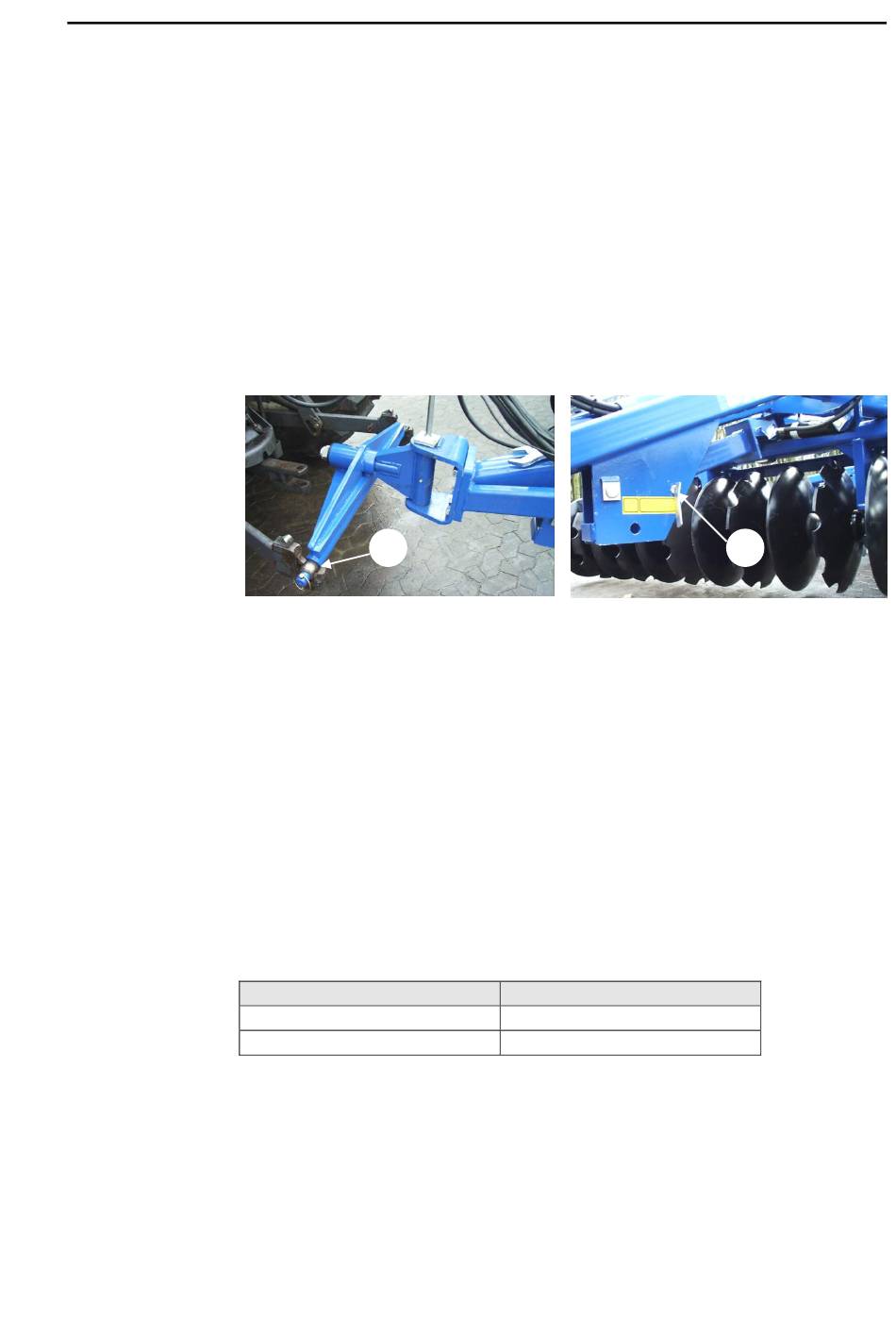

Die Liftarme werden zuerst an den Unterarmen des Traktors montiert.(A) Der Lift
wird angehoben und das Stützbein wird in Transportstellung/Arbeitsstellung ge-
dreht. (B).
Fig. 1
A
Achten Sie bitte darauf, dass die Liftarme und das Stützbein mit dem Ringsplint
gesichert sind.
Die Schlingerketten müssen aufgeschnallt werden, so dass die Liftarme nicht
schlingern.

Hydraulik

Je nach Typ des AXR-H gibt es verschiedene Bedürfnisse für hydraulische Anhänger
am Traktor. (siehe Zusatzausrüstung) Das Standardmodell erfordert 2 doppelwir-
kende Ausgänge, wo das eine Paar für das Ausklappen /Zusammenklappen ver-
antwortlich ist, und das andere Paar für das Radgestell verantwortlich ist.
Tabelle 1, Markierung der Hydraulikschläuche
Funktion
Radgestell
Zusammenklappen
Die Hydraulikschläuche werden doppelwirkend an den halbzölligen Kupplungen
angeschlossen. Diese sind mit dem Lift in Verbindung.
AXR-H muss mit der Transportsperre gesichert werden, oder muss ausgeklappt
sein, bevor die Maschine abgekuppelt wird. Achten Sie bitte darauf, dass der Druck
AXR-H
Farbe
Gelb
Rot
