Abstreifer

Nachläufer
Seite 12

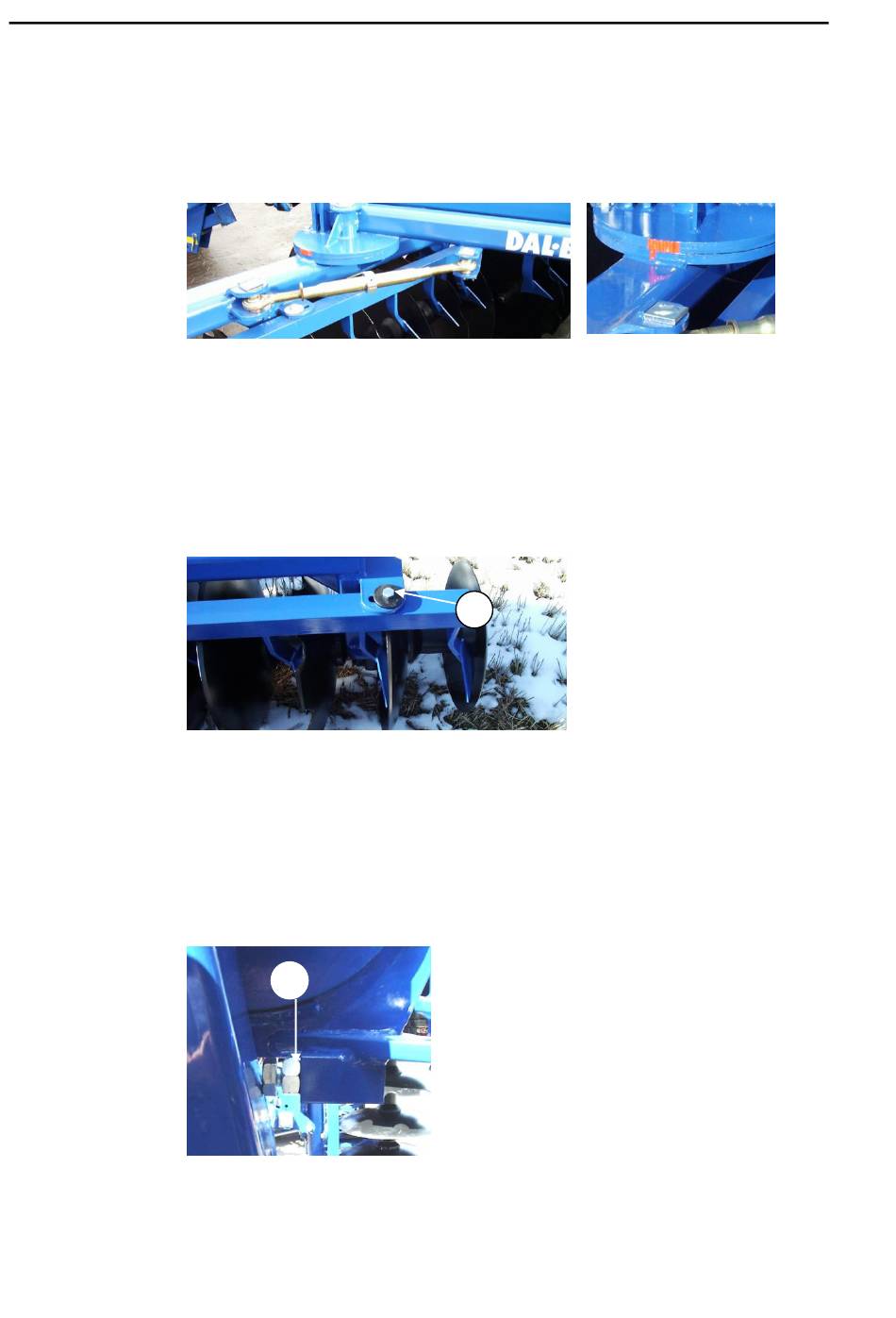

Der Winkel der Scheiben wird verstellt, indem man die Topstangen zwischen dem
Hauptgestell und Scheibenbalken entweder verlängert oder verkürzt. Denken Sie
bitte daran die Überziehungsmutter an den Topstangen anzuziehen.
Figur 4
Die Regulierung wird vorgenommen, indem die Bolzen (A) gelöst werden, so dass
die Abstreifer verstellt werden können. Die Abstreifer müssen so eingestellt wer-
den, dass diese frei zwischen den Scheiben sind. Zwischen den Scheiben und den
Abstreifer muss mindestens 5 mm Platz sein. Die Abstreifer dürfen nicht die Schei-
ben berühren.
Figur 5
Die Abstreifer sind so konstruiert, dass diese den richtigen Winkel im Verhältnis zu
den Scheiben haben.
Um eine minimale Transportbreite zu erreichen, kann man an dem Nachläufer die
Packmodule in senkrechte Position mit den Bolzen (A) einstellen.
Figur 6
A
AXR-H
A
