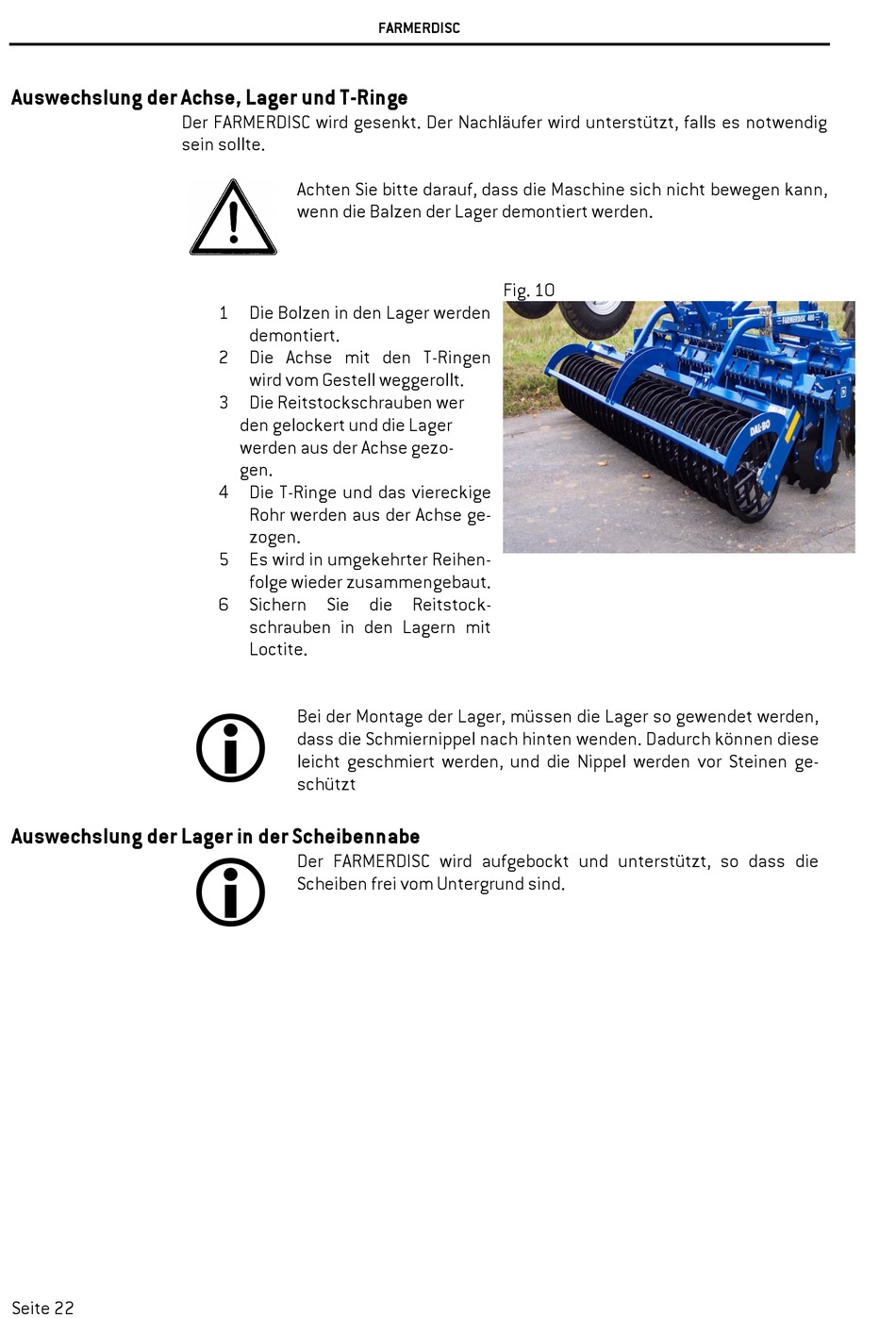

Auswechslung der Achse, Lager und T-Ringe
Auswechslung der Lager in der Scheibennabe
Seite 22
Der FARMERDISC wird gesenkt. Der Nachläufer wird unterstützt, falls es notwendig
sein sollte.
Achten Sie bitte darauf, dass die Maschine sich nicht bewegen kann,
wenn die Balzen der Lager demontiert werden.
1 Die Bolzen in den Lager werden
demontiert.
2 Die Achse mit den T-Ringen
wird vom Gestell weggerollt.
3 Die Reitstockschrauben wer
den gelockert und die Lager
werden aus der Achse gezo-
gen.
4 Die T-Ringe und das viereckige
Rohr werden aus der Achse ge-
zogen.
5 Es wird in umgekehrter Reihen-
folge wieder zusammengebaut.
6 Sichern Sie die Reitstock-
schrauben in den Lagern mit
Loctite.
Bei der Montage der Lager, müssen die Lager so gewendet werden,
dass die Schmiernippel nach hinten wenden. Dadurch können diese
leicht geschmiert werden, und die Nippel werden vor Steinen ge-
schützt
Der FARMERDISC wird aufgebockt und unterstützt, so dass die
Scheiben frei vom Untergrund sind.
FARMERDISC
Fig. 10
