Wechsel der Lager des T-Ringnachläufers

Wechsel der Abstreifer

4. Die Zimmerringe werden montiert. Es ist wichtig, die Zimmerringe richtig zu
montieren. Es darf kein Schmutz ins Lager dringen und überschüssiges Fett
aus dem Lager gedrückt werden.
5. Die Deckel werden am Innerohr montiert und ans Lagergehäuse gebolzt.
6. Die Flanschen (Pos.1+10) können erneut montiert werden.
Der Nachläufer wird in die Arbeitstellung ausgeklappt und die Transporträder wer-
den so gesenkt, dass diese gerade das Gewicht des AXR-H trägt. Jedoch müssen
die T-Ringen immer noch auf dem Untergrund weilen. Dadurch wird das Hauptge-
stell unterstützt.
Bei Wechsel der Lager des Nachläufers werden die Abstreifer und Lager gelöst, da
diese mit den gleichen Bolzen verbunden sind.

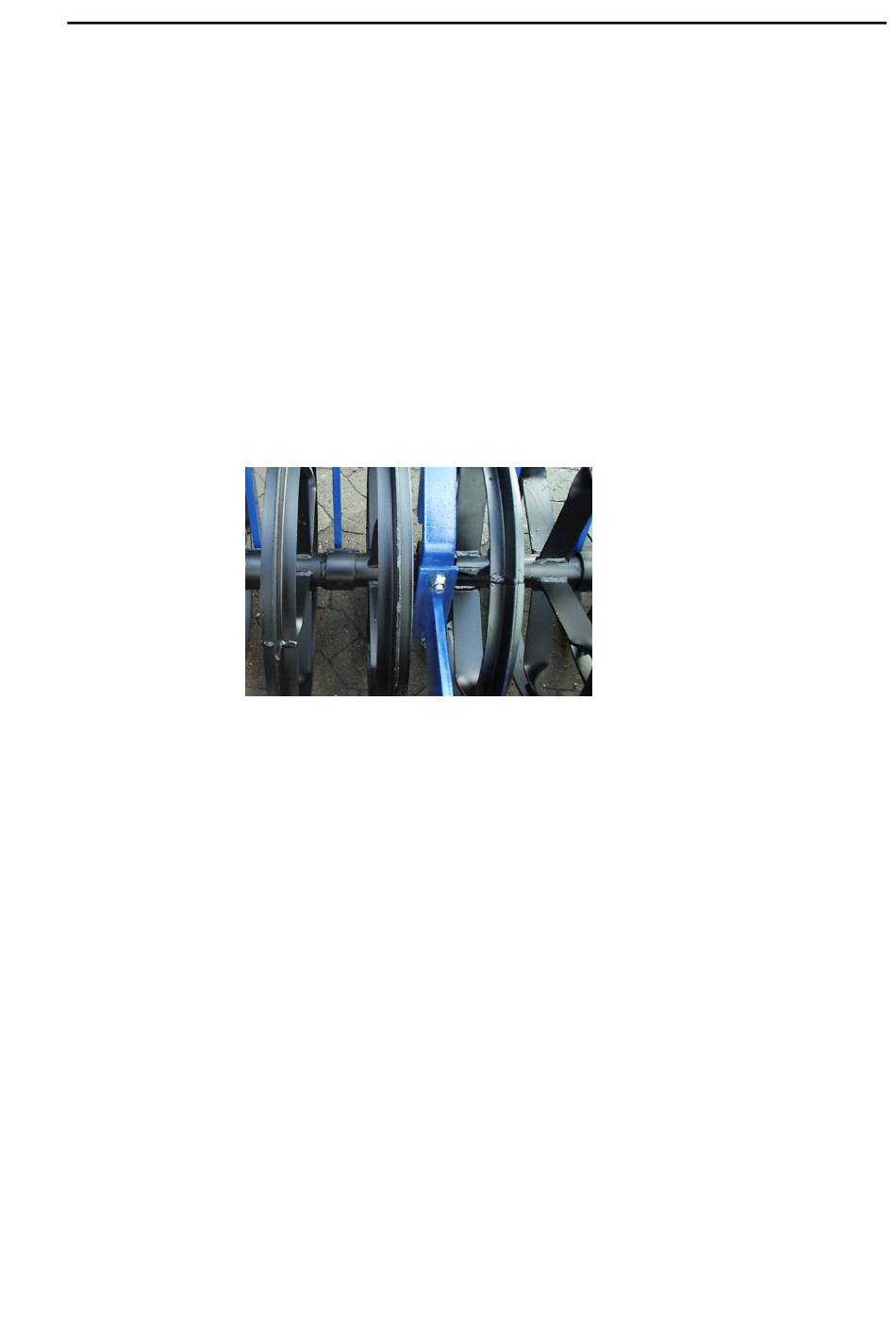

Figur 22
1. Die Lager der Flansche und das Stahllager in der Mitte werden demontiert. Da-
nach wird die Achse mit den T-Ringen und der Abstreifer frei gemacht. Danach
kann die Achse nach hinten weggerollt werden.
2. Die Reitstockschraube wird gelöst und die Flanschlager werden herunter gezo-
gen.
3. Die T-Ringe werden auf der einen Seite des Stahllagers demontiert, um das La-
ger auswechseln zu können. (Die Reitstockschraube im Stahllager wird gelöst,
um das Lager von der Achse zu ziehen)
4. Nach dem Wechsel des Stahllagers werden die Ringe aufgesetzt. Achten Sie bit-
te darauf, die Ringe so zu montieren, dass die in einander greifen, und damit
einander zum rotieren zu bringen.
5. Falls in umgekehrter Reihenfolge montiert wird, werden die Reitstockschrau-
ben mit Loctite gesichert.
Es kann durchaus vorkommen, dass die Ringe schwer von der Achse zu bekommen
sind. Hier könnte Ihnen ein Hochdruckreiniger helfen, der zwischen dem Ring und
der Achse Rost und Schmutz entfernen kann.
Die Abstreifer werden dann ausgewechselt, wenn diese zu sehr verschlissen sind,
und ihre Arbeit mangelhaft ist.
