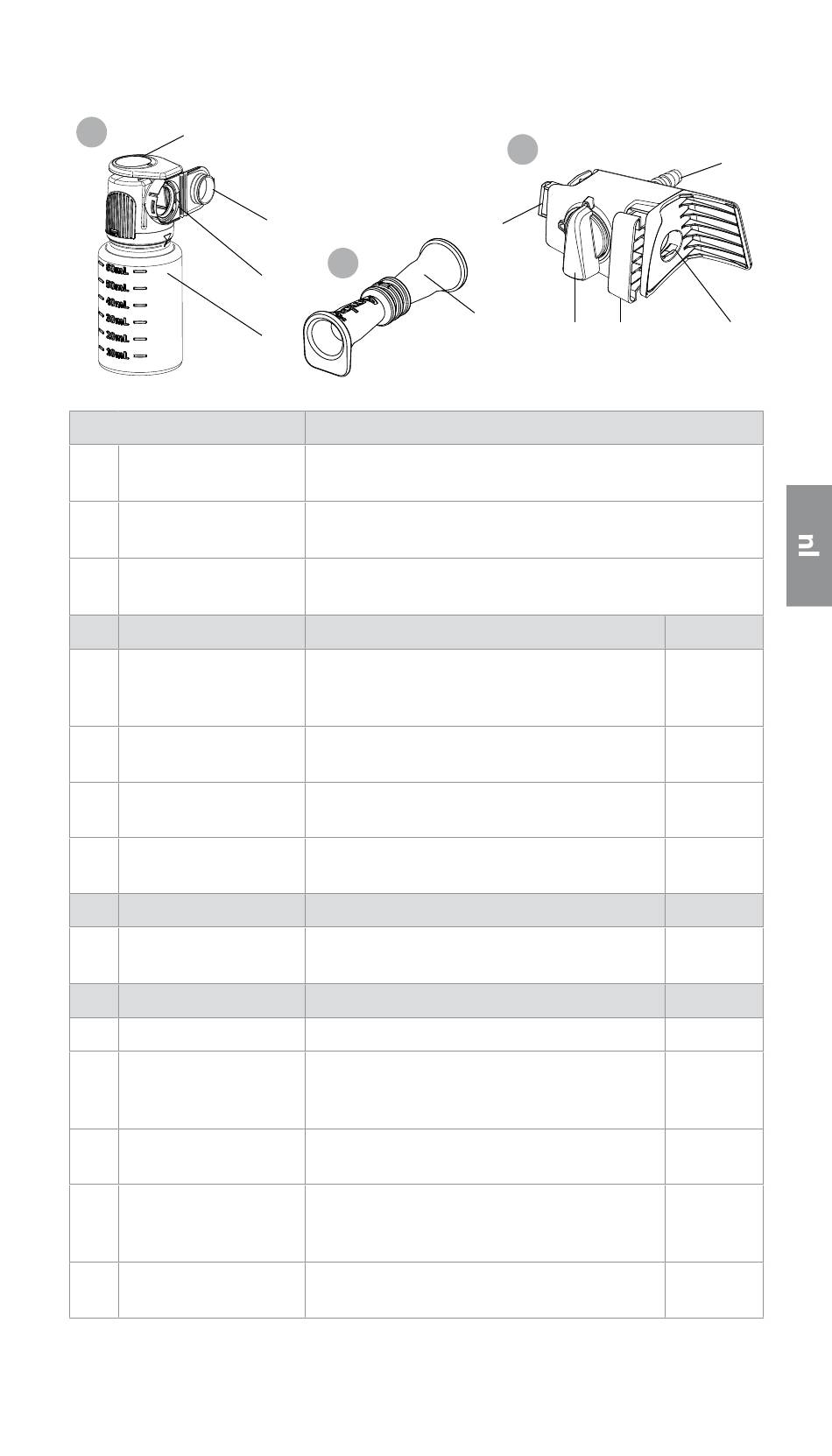

2.3. Onderdelen van de BronchoSampler 60
A
1
A Monsterhouder
B Afzuigadapter
C Bemonsteringsbrug
Nr. Artikel A
1 Klapbovenstuk
2 Deksel van de
monsterhouder
3 Verbindingsinterface
4 Flacon van de
monsterhouder
Nr. Artikel B
5 Afzuigadapter
Nr. Artikel C
6 Afzuigconnector
7 aScope™ 5 Broncho-
verbindingsinterface
8 Vergrendeling
9 Flowschakelaar
10 Verbindingsinterface
2
B
3
4
Functie
Wordt aangesloten op de bemonsteringsbrug en bevat het
afgenomen monster�
Voor aansluiting tussen de afzuigconnector en een
afzuigbuis met mannelijke interface�
Wordt aangesloten op de aScope™ 5 Broncho, waardoor
een gesloten kring voor bemonstering wordt gevormd�
Functies
Een klikvergrendelmechanisme voor de
monsterhouder� Druk omlaag om het
vergrendelmechanisme los te koppelen�
Ter afsluiting en bescherming van het
monster�
Voor het aansluiten van de bemonsteringsbrug
op de monsterhouder�
Voor opslag van het monster�
Functies
Voor aansluiting tussen de afzuigconnector
en een afzuigbuis met mannelijke interface�
Functies
Voor aansluiting van de afzuigslang�
Voor het inbrengen van de aScope™ 5
Broncho-afzuigconnector, om verbinding tot
stand te brengen�
Vergrendelt de bemonsteringsbrug op de
aScope™ 5 Broncho�
Bepaalt de stroomrichting van de afzuiging�
Schakelt tussen bemonsterings- en
afzuigmodus�
Voor het aansluiten van de bemonsteringsbrug
op de monsterhouder�
C
10
5
9
8
6
7
Materiaal
PP
PP
Silicone
PP
SBC
Materiaal
TPE
Materiaal
PP
MABS
TPE
POM
POM
MABS
Silicone
