VOLTCRAFT MT-52 Bedienungsanleitung Seite 15

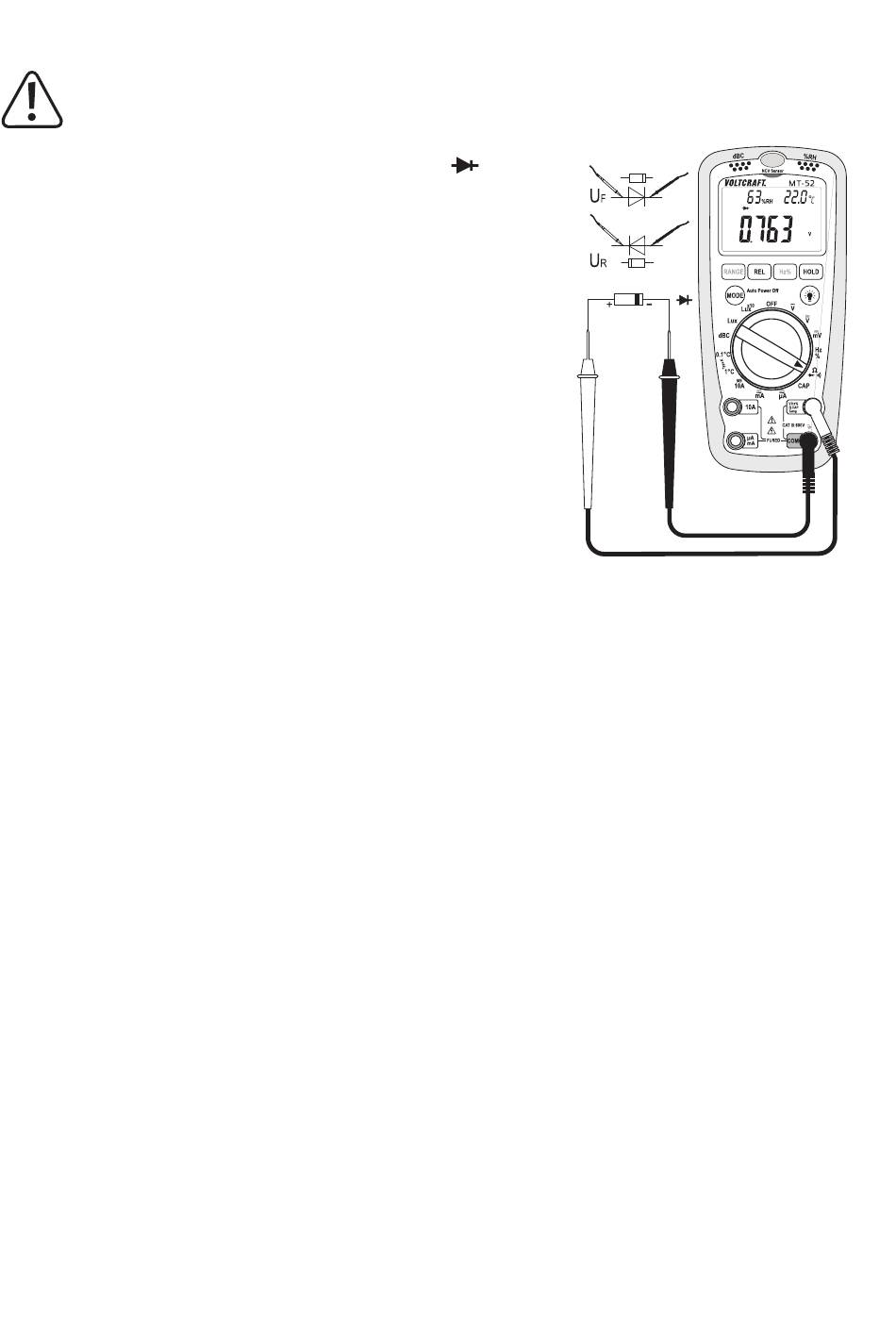

11.5 Diodenprüfung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie
andere Messobjekte unbedingt spannungslos und entladen sind�
1� Schalten Sie das DMM ein und wählen die Messfunktion
2� Stecken Sie die rote Messleitung in die V-Messbuchse (9), die
schwarze Messleitung in die COM-Messbuchse (8)�
3� Drücken Sie die Taste „MODE" um die Messfunktion umzuschalten�
Im Display erscheint das Symbol für Diodentest� Eine erneute Betä-
tigung schaltet in die nächste Messfunktion usw�
4� Überprüfen Sie die Messleitungen auf Durchgang, indem Sie die
beiden Messspitzen verbinden� Daraufhin muss sich ein Wert von
ca� 0 V einstellen�
5� Schließen Sie nun die beiden Messspitzen an das zu messende
Objekt (Diode) an�
6� Im Display wird Ihnen daraufhin die Durchgangsspannung „UF" in
Volt (V) angezeigt� Ist „OL" ersichtlich, so wird die Diode in Sperr-
richtung (UR) gemessen oder die Diode ist defekt (Unterbrechung)�
Führen Sie zur Kontrolle eine gegenpolige Messung durch�
7� Entfernen Sie nach Messende die Messleitungen vom Messobjekt
und schalten Sie das DMM aus�
15
