Baumer CombiLyz AFI4 Betriebsanleitung Seite 40

CombiLyz AFI4/AFI5
Induktives Leitfähigkeitsmessgerät

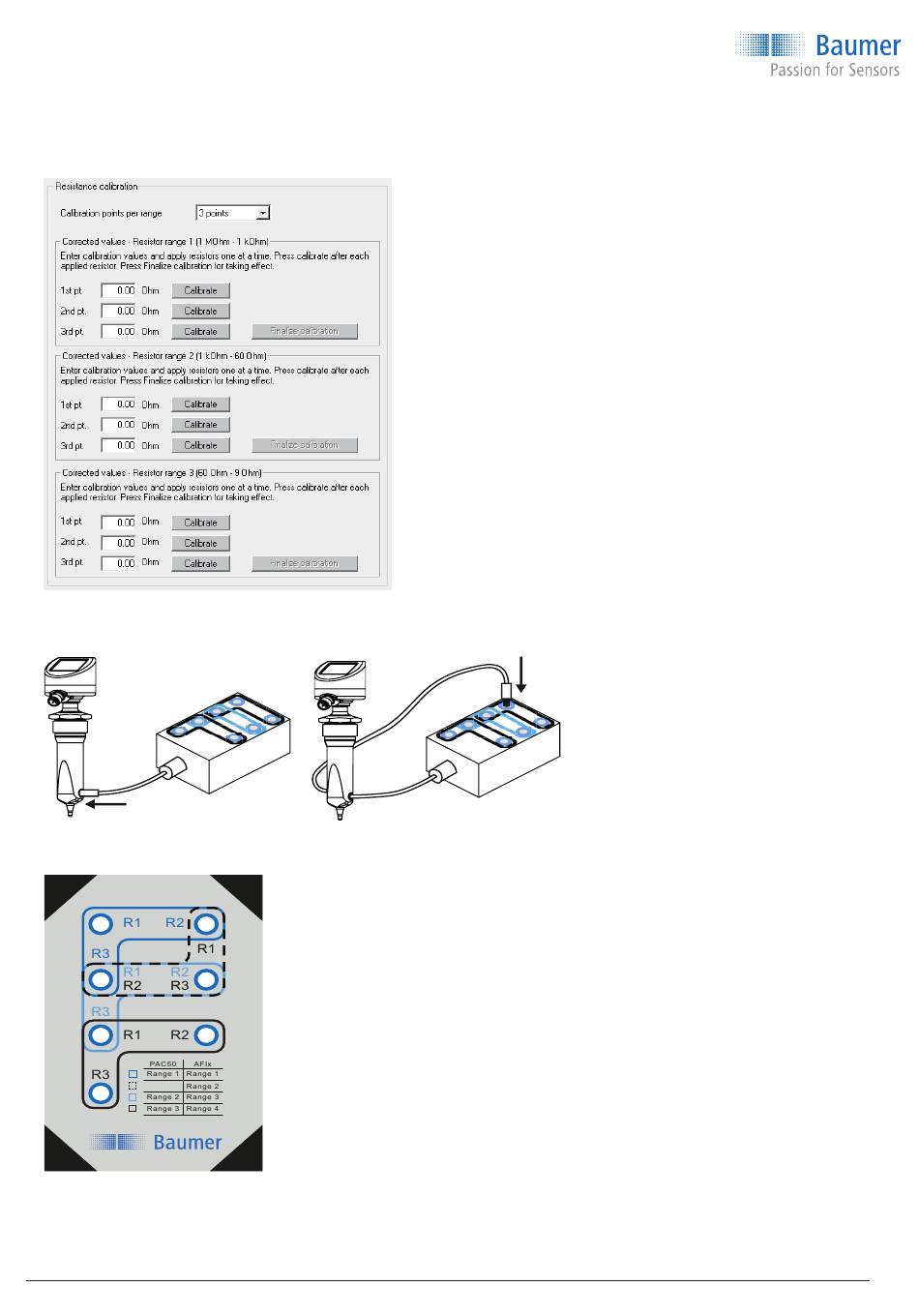

Wählen Sie die Anzahl der zu messenden Widerstände (Messpunkte) pro Messbereich aus der Drop-
f
Down-Liste Calibration points per range.
Fädeln Sie das Kabel der Kalibrierbox durch die Bohrung für das Medium.
f
Verbinden Sie den Stecker des Kabels mit dem ersten Widerstand des zu kalibrierenden Messbereichs
f
(siehe Markierung auf der Box).
-
Geben Sie den Widerstandswert gemäß Messprotokoll der Kalibrierbox im Textfeld ein.
f
Drücken Sie auf die Schaltfläche Calibrate.
f
Wiederholen Sie die Schritte für alle Messpunkte. Verbinden Sie den Stecker des Kabels dabei jeweils
f
