QWIK-PURE ®
Abbildung
HINWEIS
1. Einen Anfahrschutz anbringen, falls notwendig.
52 | 118
Montagearbeiten
Fehlerhaftes Einsetzen der Filterkartuschen!
Die Verwendung falscher Filterkartuschen oder das fehlerhafte Einsetzen der
Filterkartuschen kann zu Schäden oder Leckagen am Sammler und den Filterkartuschen
führen.
• Vor dem Einsetzen der Filterkartuschen überprüfen, dass die Farbe des Verschlusses im
Boden der Filterkartusche identisch mit der Farbe des Verschlusses im Sammler ist.
• Die Filterkartuschen nur mit dem Bajonettverschluss nach links ausgerichtet einsetzen.
• Die Filterkartuschen senkrecht und vorsichtig in den Sammler einsetzen.
Abschließende Tätigkeiten
Installations- und Betriebsanleitung
Beschreibung / Erklärung

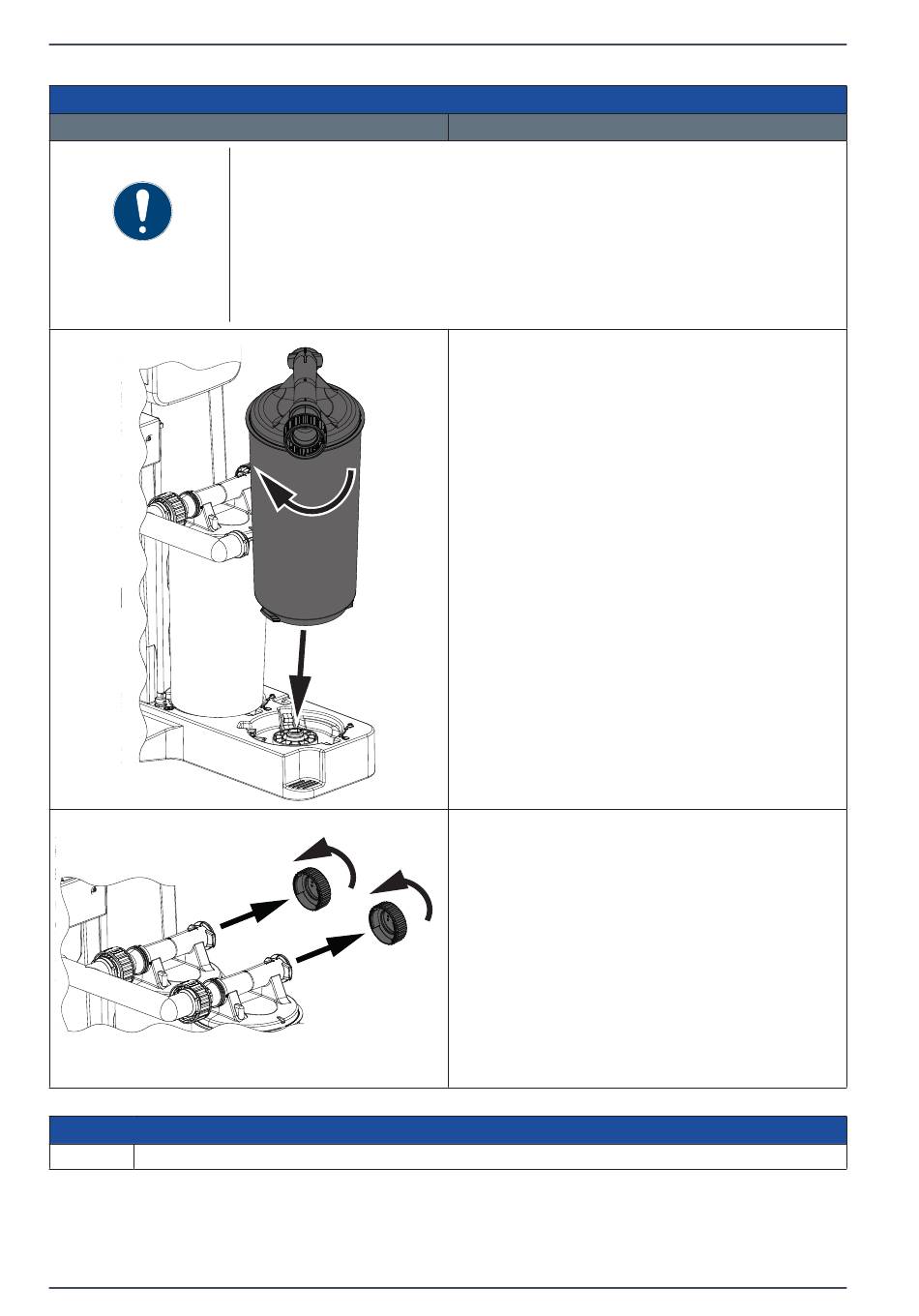

29. Die erste Filterkartusche in die Aufnahme am
Standfuß einsetzen und bis zum Anschlag im
Uhrzeigersinn drehen.
30. Den Anschluss der Filterkartusche zum Anschluss am
Messkammerauslass ausrichten.
31. Den Bajonettverschluss über die Anschlüsse schieben
und bis zum Anschlag im Uhrzeigersinn drehen.
32. Die weiteren Filterkartuschen in die Aufnahmen
einsetzen und über die Bajonettverschlüsse
miteinander verbinden.
33. Auf die letzte Filterkartusche in jeder Reihe die
Abschlusskappen aufsetzen und bis zum Anschlag im
Uhrzeigersinn drehen.
