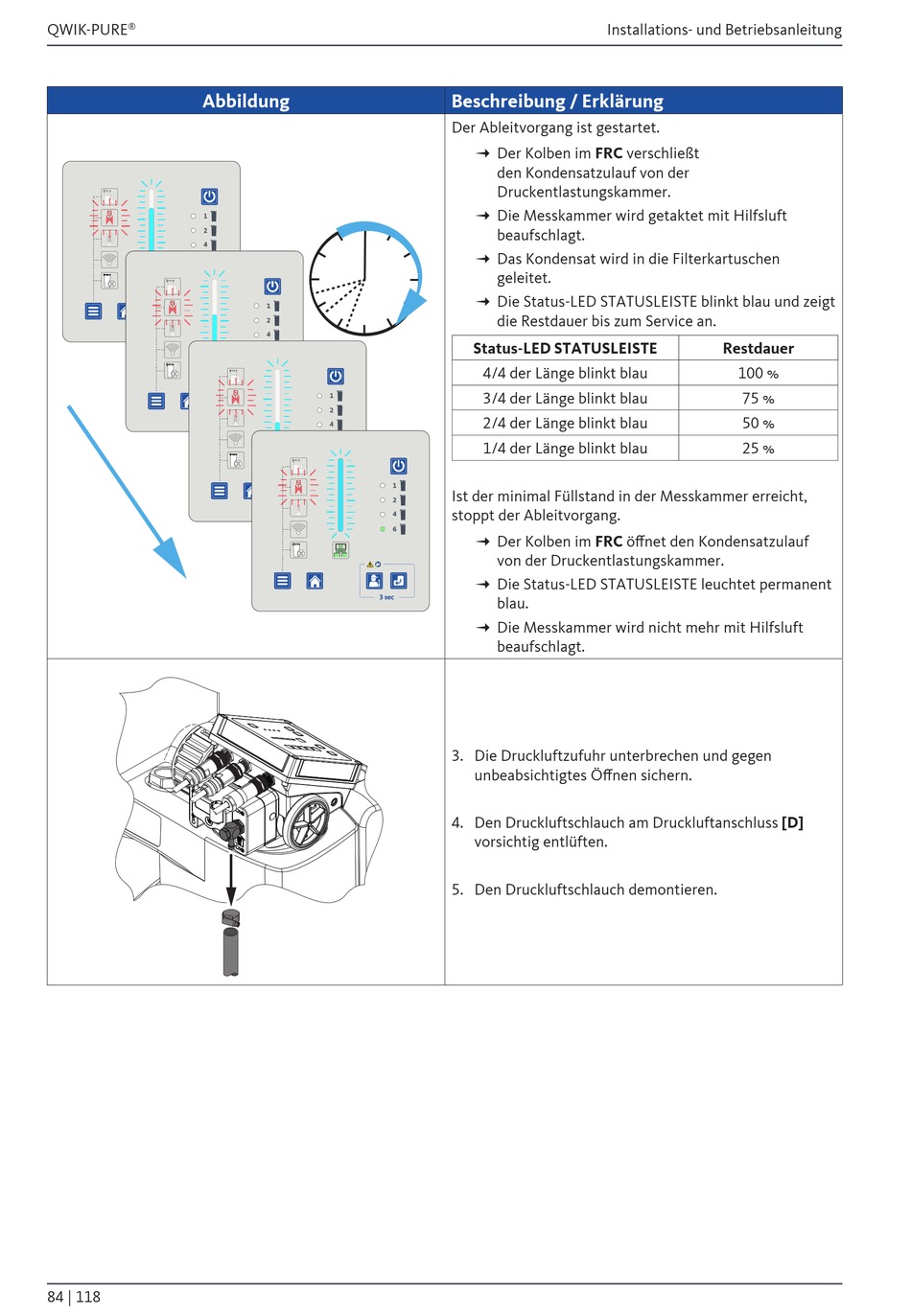

QWIK-PURE
®
Abbildung
84 | 118
Installations- und Betriebsanleitung
Beschreibung / Erklärung
Der Ableitvorgang ist gestartet.
0 Der Kolben im FRC verschließt
den Kondensatzulauf von der
Druckentlastungskammer.
0 Die Messkammer wird getaktet mit Hilfsluft
beaufschlagt.
0 Das Kondensat wird in die Filterkartuschen
geleitet.
0 Die Status-LED STATUSLEISTE blinkt blau und zeigt
die Restdauer bis zum Service an.
Status‑LED STATUSLEISTE
4/4 der Länge blinkt blau
3/4 der Länge blinkt blau
2/4 der Länge blinkt blau
1/4 der Länge blinkt blau
Ist der minimal Füllstand in der Messkammer erreicht,
stoppt der Ableitvorgang.
0 Der Kolben im FRC öffnet den Kondensatzulauf
von der Druckentlastungskammer.
0 Die Status-LED STATUSLEISTE leuchtet permanent
blau.
0 Die Messkammer wird nicht mehr mit Hilfsluft
beaufschlagt.
3. Die Druckluftzufuhr unterbrechen und gegen
unbeabsichtigtes Öffnen sichern.
4. Den Druckluftschlauch am Druckluftanschluss [D]
vorsichtig entlüften.
5. Den Druckluftschlauch demontieren.
Restdauer
100 %
75 %
50 %
25 %
