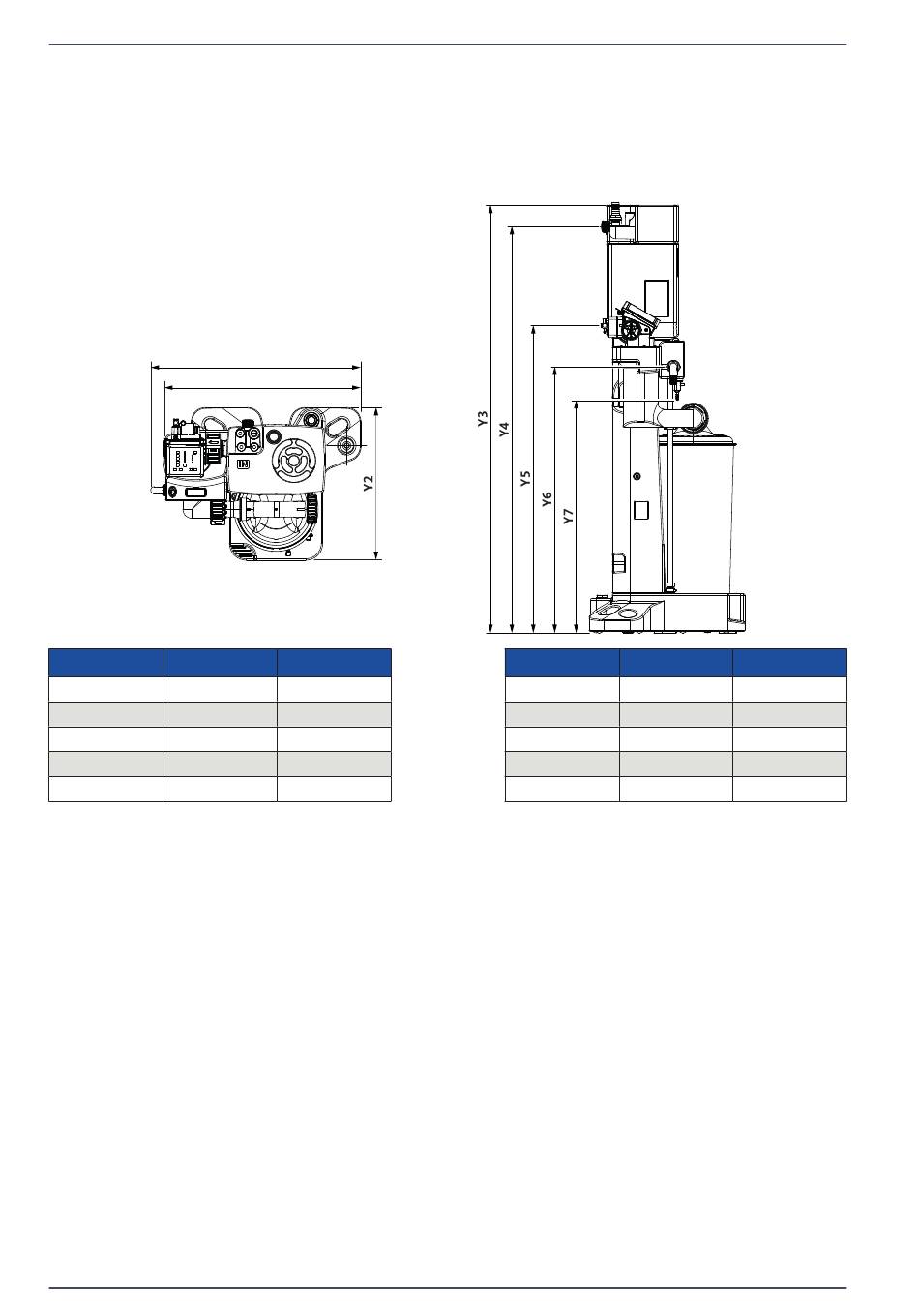

4.6 Abmessungen
4.6.1 QWIK-PURE
Pos.‑Nr.
[mm]
[X1]
744
[X2]
699
[X3]
--
[Y1]
--
[Y2]
540
32 | 118
15
®
X1
X2
[in]
29.29
27.52
--
--
21.26
Installations- und Betriebsanleitung
Pos.‑Nr.
[mm]
[Y3]
1482
[Y4]
1408
[Y5]
1065
[Y6]
922
[Y7]
807
[in]
58.35
55.43
41.93
36.30
31.78
