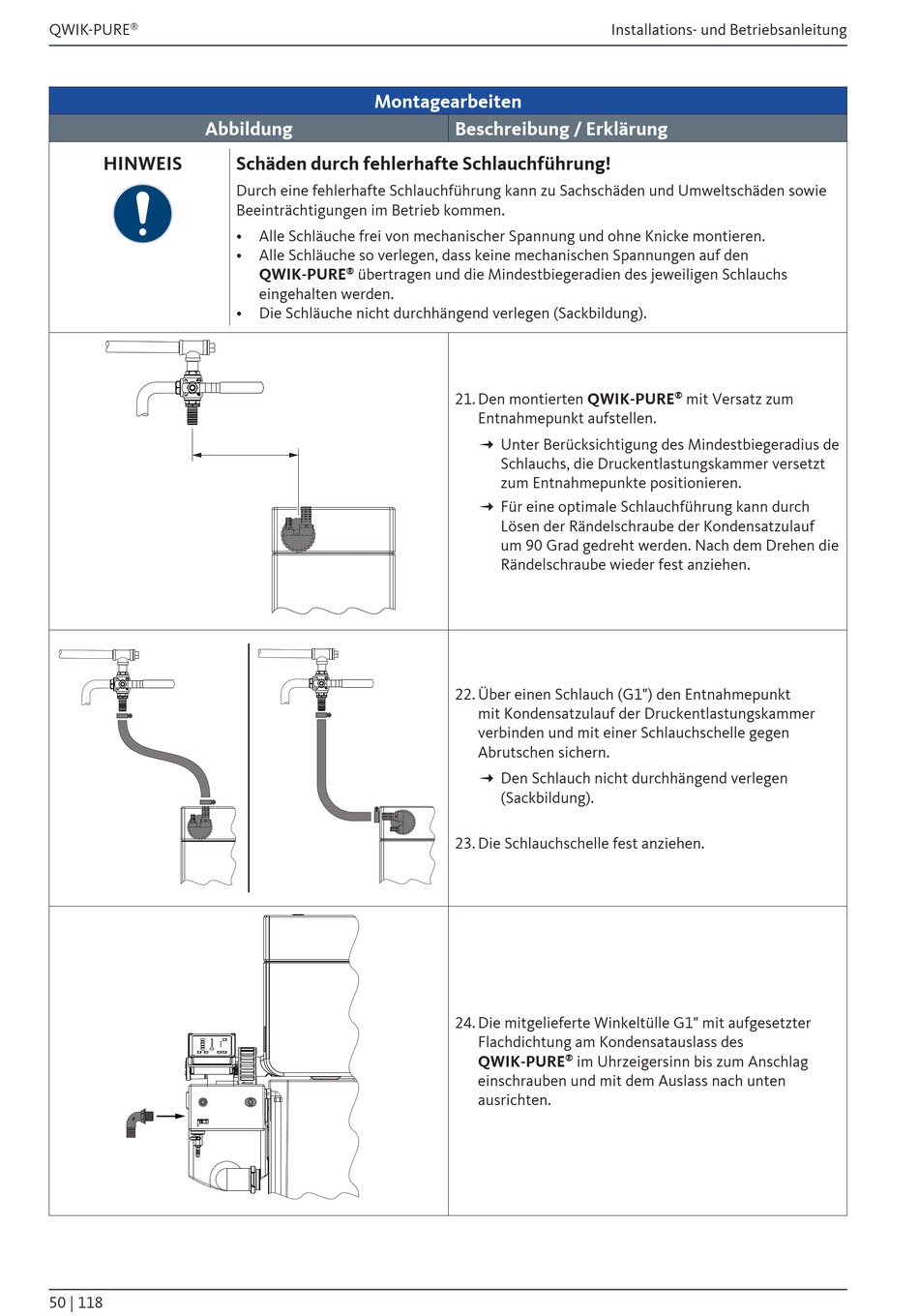

Beko QWIK-PURE 15 Installation Und Betriebsanleitung Seite 50

QWIK-PURE ®
Abbildung
HINWEIS
50 | 118
Montagearbeiten
Schäden durch fehlerhafte Schlauchführung!
Durch eine fehlerhafte Schlauchführung kann zu Sachschäden und Umweltschäden sowie
Beeinträchtigungen im Betrieb kommen.
• Alle Schläuche frei von mechanischer Spannung und ohne Knicke montieren.
• Alle Schläuche so verlegen, dass keine mechanischen Spannungen auf den
QWIK‑PURE übertragen und die Mindestbiegeradien des jeweiligen Schlauchs
®
eingehalten werden.
• Die Schläuche nicht durchhängend verlegen (Sackbildung).
Installations- und Betriebsanleitung
Beschreibung / Erklärung
21. Den montierten QWIK‑PURE
Entnahmepunkt aufstellen.
0 Unter Berücksichtigung des Mindestbiegeradius de
Schlauchs, die Druckentlastungskammer versetzt
zum Entnahmepunkte positionieren.
0 Für eine optimale Schlauchführung kann durch
Lösen der Rändelschraube der Kondensatzulauf
um 90 Grad gedreht werden. Nach dem Drehen die
Rändelschraube wieder fest anziehen.
22. Über einen Schlauch (G1") den Entnahmepunkt
mit Kondensatzulauf der Druckentlastungskammer
verbinden und mit einer Schlauchschelle gegen
Abrutschen sichern.
0 Den Schlauch nicht durchhängend verlegen
(Sackbildung).
23. Die Schlauchschelle fest anziehen.
24. Die mitgelieferte Winkeltülle G1" mit aufgesetzter
Flachdichtung am Kondensatauslass des
QWIK‑PURE im Uhrzeigersinn bis zum Anschlag
®
einschrauben und mit dem Auslass nach unten
ausrichten.
mit Versatz zum
®
