QWIK-PURE ®

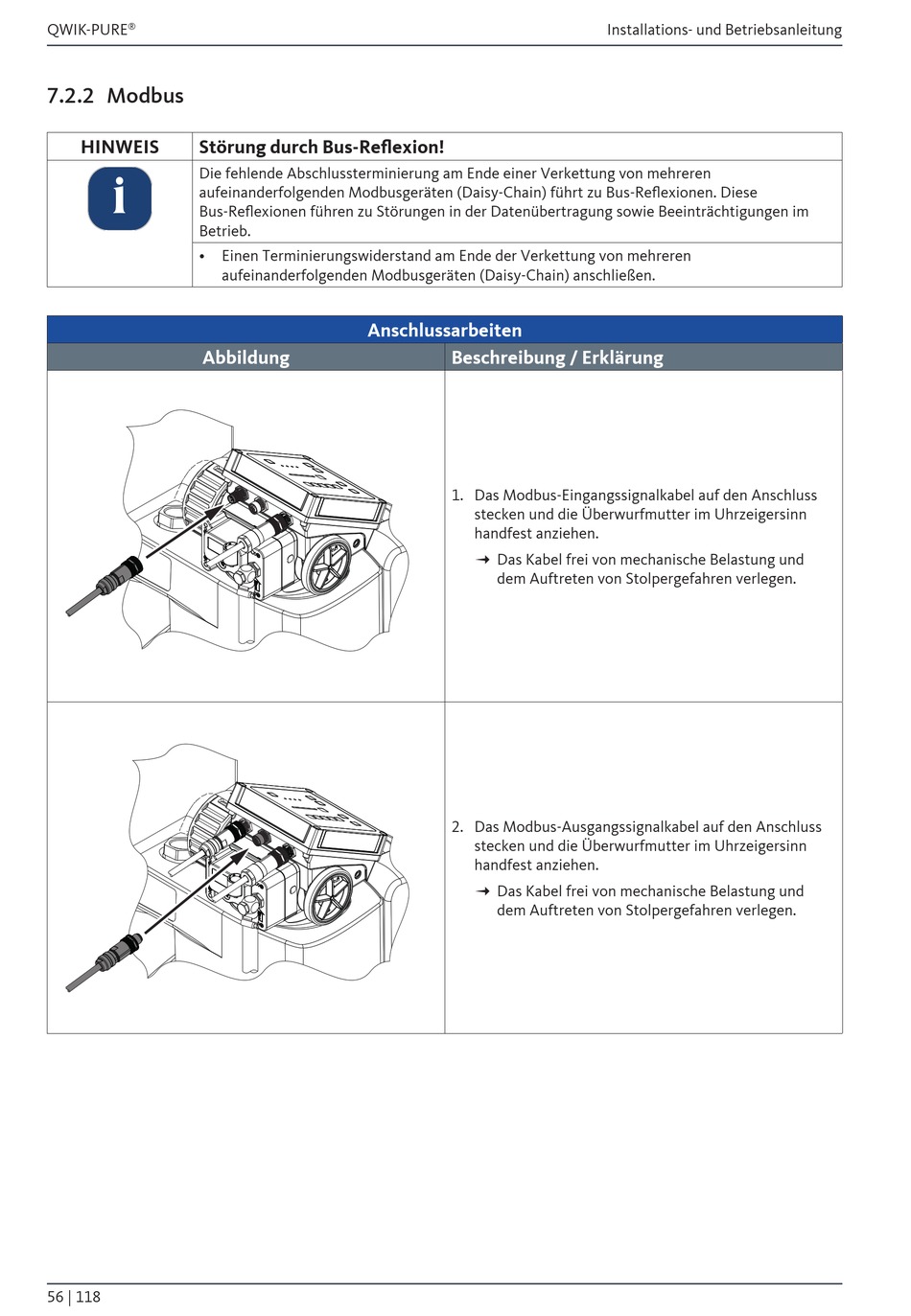

7.2.2 Modbus

HINWEIS Störung durch Bus-Reflexion!
Die fehlende Abschlussterminierung am Ende einer Verkettung von mehreren
i
aufeinanderfolgenden Modbusgeräten (Daisy‑Chain) führt zu Bus‑Reflexionen. Diese
Bus‑Reflexionen führen zu Störungen in der Datenübertragung sowie Beeinträchtigungen im
Betrieb.
•
Abbildung
56 | 118
Einen Terminierungswiderstand am Ende der Verkettung von mehreren
aufeinanderfolgenden Modbusgeräten (Daisy-Chain) anschließen.
Anschlussarbeiten
Installations- und Betriebsanleitung
Beschreibung / Erklärung
1. Das Modbus-Eingangssignalkabel auf den Anschluss
stecken und die Überwurfmutter im Uhrzeigersinn
handfest anziehen.
0 Das Kabel frei von mechanische Belastung und
dem Auftreten von Stolpergefahren verlegen.
2. Das Modbus-Ausgangssignalkabel auf den Anschluss
stecken und die Überwurfmutter im Uhrzeigersinn
handfest anziehen.
0 Das Kabel frei von mechanische Belastung und
dem Auftreten von Stolpergefahren verlegen.
