Installations- und Betriebsanleitung
Abbildung
HINWEIS
Montagearbeiten
Überlaufen des Reinwasserbehälters!
Fehlendes Gefälle zum Abwasseranschluss oder Querschnittsverengungen im
Wasserablaufschlauch können zum Überlaufen des Reinwasserbehälter führen.
• Der Abwasseranschluss befindet sich unterhalb des Kondensatauslasses.
• Den Wasserablaufschlauch mit stetem Gefälle und ohne Knicke zum Abwasseranschluss
führen.
Beschreibung / Erklärung

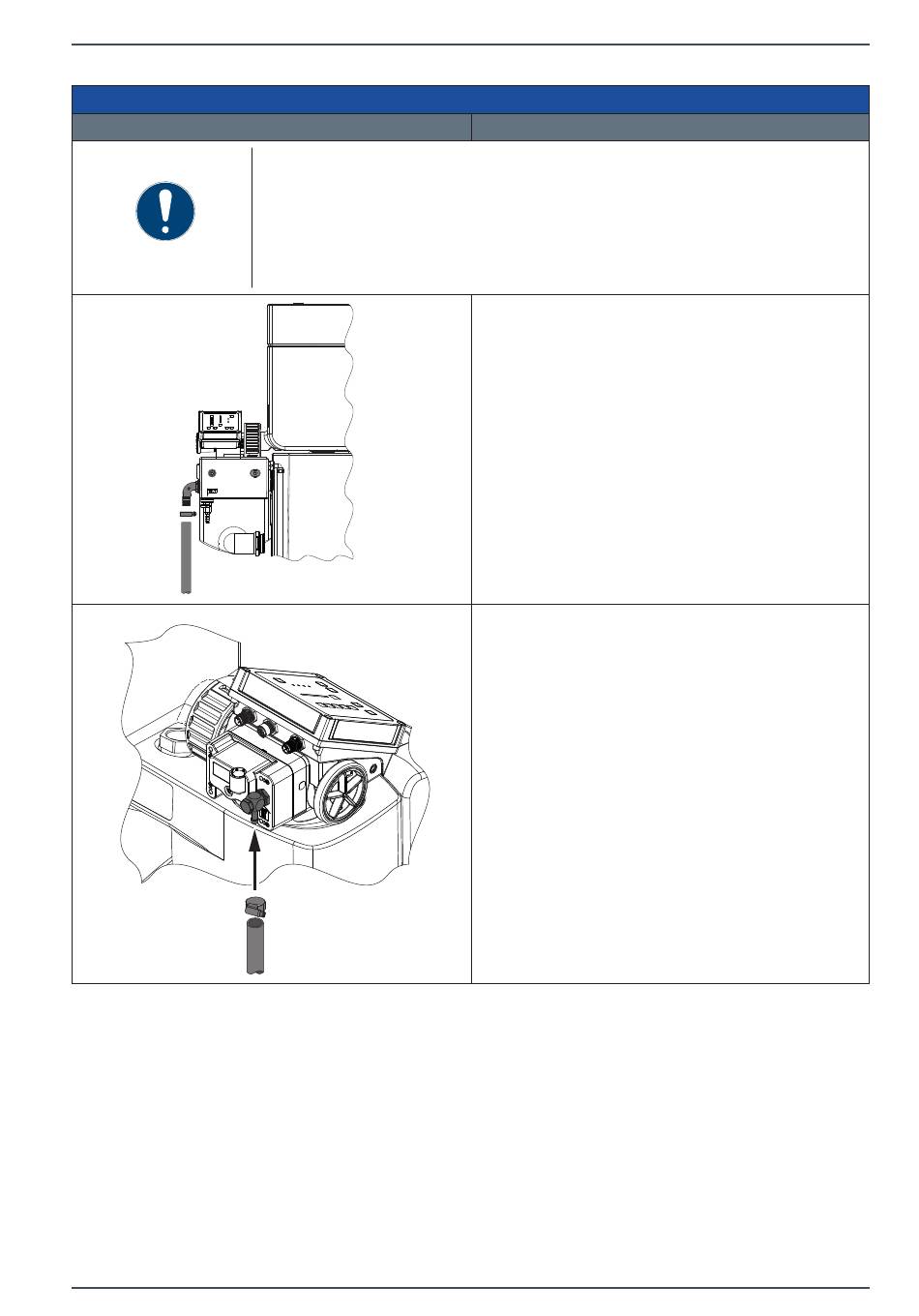

25. Einen Wasserablaufschlauch (G1") an der Winkeltülle
am Kondensatauslass [C] befestigen und mit einer
Schlauchschelle gegen Abrutschen sichern.
26. Die Schlauchschelle fest anziehen.
27. Den QWIK‑PURE mit dem Druckluftnetz verbinden.
®
Einen Druckluftschlauch am Druckluftanschluss [D]
befestigen und mit einer Schlauchschelle gegen
Abrutschen sichern.
28. Die Schlauchschelle fest anziehen.
QWIK-PURE
®
51 | 118
