Werkzeug, Das Sie Für Die Reparatur Benötigen; Vor Der Demontage Der Bespannung; Demontage Der Bespannung (Fallstange) - Varisol T500 Reparaturanleitung

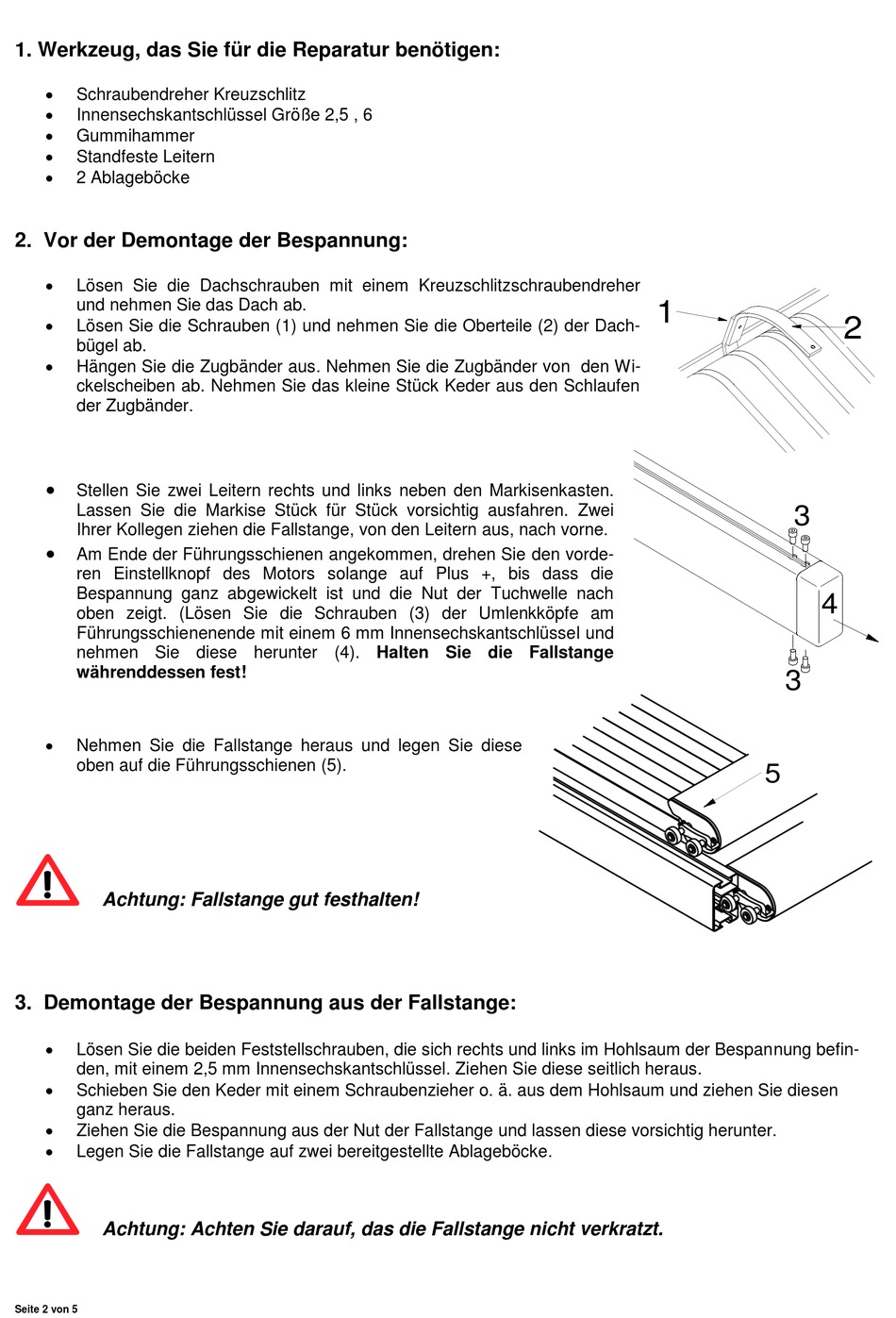

1. Werkzeug, das Sie für die Reparatur benötigen:

Schraubendreher Kreuzschlitz

Innensechskantschlüssel Größe 2,5 , 6

Gummihammer

Standfeste Leitern

2 Ablageböcke

2. Vor der Demontage der Bespannung:


Lösen Sie die Dachschrauben mit einem Kreuzschlitzschraubendreher
und nehmen Sie das Dach ab.

Lösen Sie die Schrauben (1) und nehmen Sie die Oberteile (2) der Dach-
bügel ab.

Hängen Sie die Zugbänder aus. Nehmen Sie die Zugbänder von den Wi-
ckelscheiben ab. Nehmen Sie das kleine Stück Keder aus den Schlaufen
der Zugbänder.

Stellen Sie zwei Leitern rechts und links neben den Markisenkasten.
Lassen Sie die Markise Stück für Stück vorsichtig ausfahren. Zwei
Ihrer Kollegen ziehen die Fallstange, von den Leitern aus, nach vorne.

Am Ende der Führungsschienen angekommen, drehen Sie den vorde-
ren Einstellknopf des Motors solange auf Plus +, bis dass die
Bespannung ganz abgewickelt ist und die Nut der Tuchwelle nach
oben zeigt. (Lösen Sie die Schrauben (3) der Umlenkköpfe am
Führungsschienenende mit einem 6 mm Innensechskantschlüssel und
nehmen Sie diese herunter (4). Halten Sie die Fallstange
währenddessen fest!

Nehmen Sie die Fallstange heraus und legen Sie diese
oben auf die Führungsschienen (5).
Achtung: Fallstange gut festhalten!
3. Demontage der Bespannung aus der Fallstange:

Lösen Sie die beiden Feststellschrauben, die sich rechts und links im Hohlsaum der Bespannung befin-
den, mit einem 2,5 mm Innensechskantschlüssel. Ziehen Sie diese seitlich heraus.

Schieben Sie den Keder mit einem Schraubenzieher o. ä. aus dem Hohlsaum und ziehen Sie diesen
ganz heraus.

Ziehen Sie die Bespannung aus der Nut der Fallstange und lassen diese vorsichtig herunter.

Legen Sie die Fallstange auf zwei bereitgestellte Ablageböcke.
Achtung: Achten Sie darauf, das die Fallstange nicht verkratzt.
Seite 2 von 5
