Endlageneinstellung Des Motors; Überprüfung - Varisol W400 Reparaturanleitung

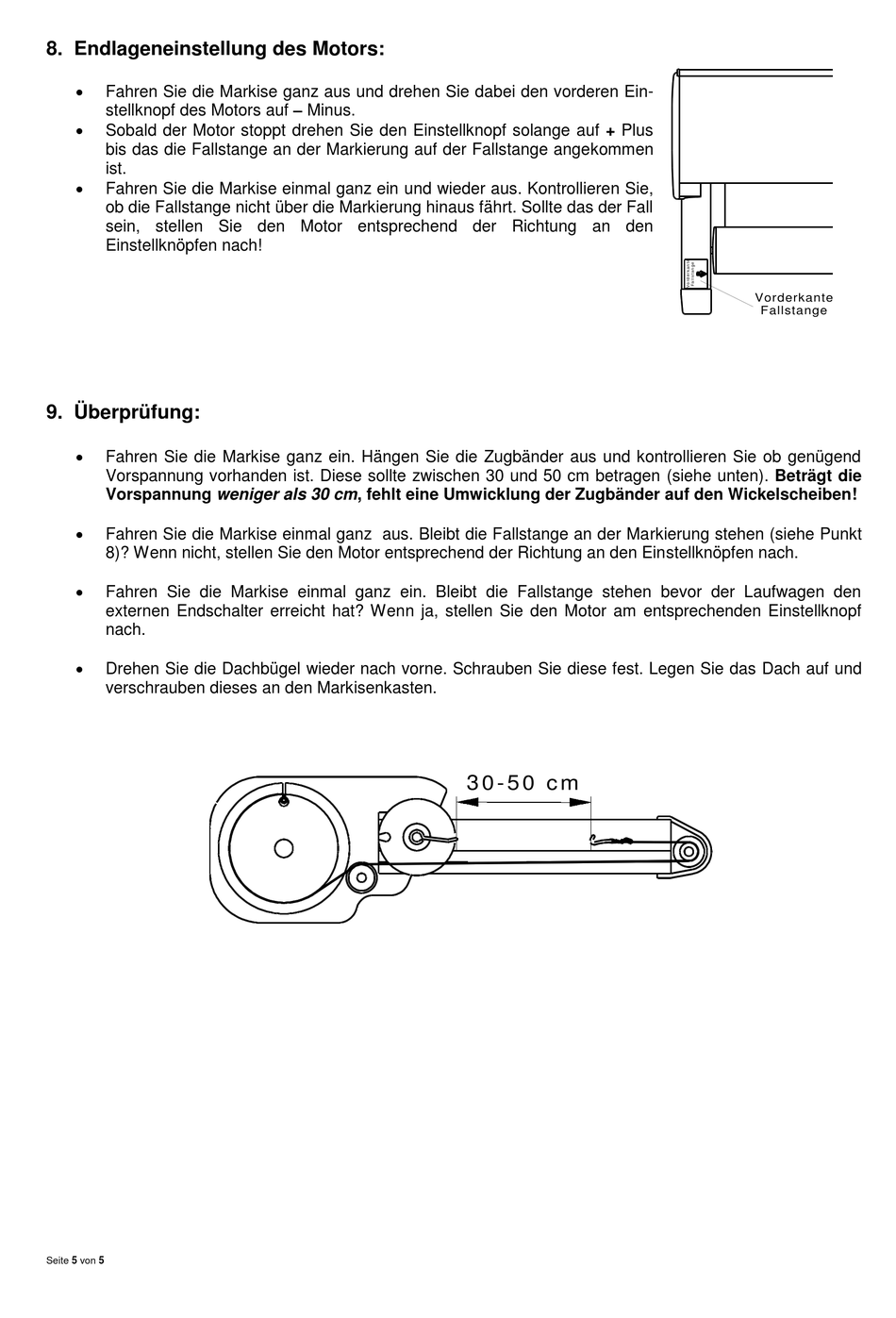

8. Endlageneinstellung des Motors:


Fahren Sie die Markise ganz aus und drehen Sie dabei den vorderen Ein-
stellknopf des Motors auf – Minus.

Sobald der Motor stoppt drehen Sie den Einstellknopf solange auf + Plus
bis das die Fallstange an der Markierung auf der Fallstange angekommen
ist.

Fahren Sie die Markise einmal ganz ein und wieder aus. Kontrollieren Sie,
ob die Fallstange nicht über die Markierung hinaus fährt. Sollte das der Fall
sein, stellen Sie den Motor entsprechend der Richtung an den
Einstellknöpfen nach!
9. Überprüfung:

Fahren Sie die Markise ganz ein. Hängen Sie die Zugbänder aus und kontrollieren Sie ob genügend
Vorspannung vorhanden ist. Diese sollte zwischen 30 und 50 cm betragen (siehe unten). Beträgt die
Vorspannung weniger als 30 cm, fehlt eine Umwicklung der Zugbänder auf den Wickelscheiben!

Fahren Sie die Markise einmal ganz aus. Bleibt die Fallstange an der Markierung stehen (siehe Punkt
8)? Wenn nicht, stellen Sie den Motor entsprechend der Richtung an den Einstellknöpfen nach.

Fahren Sie die Markise einmal ganz ein. Bleibt die Fallstange stehen bevor der Laufwagen den
externen Endschalter erreicht hat? Wenn ja, stellen Sie den Motor am entsprechenden Einstellknopf
nach.

Drehen Sie die Dachbügel wieder nach vorne. Schrauben Sie diese fest. Legen Sie das Dach auf und
verschrauben dieses an den Markisenkasten.
Seite 5 von 5
3 0 - 5 0 c m
Vorderkante
Fallstange
