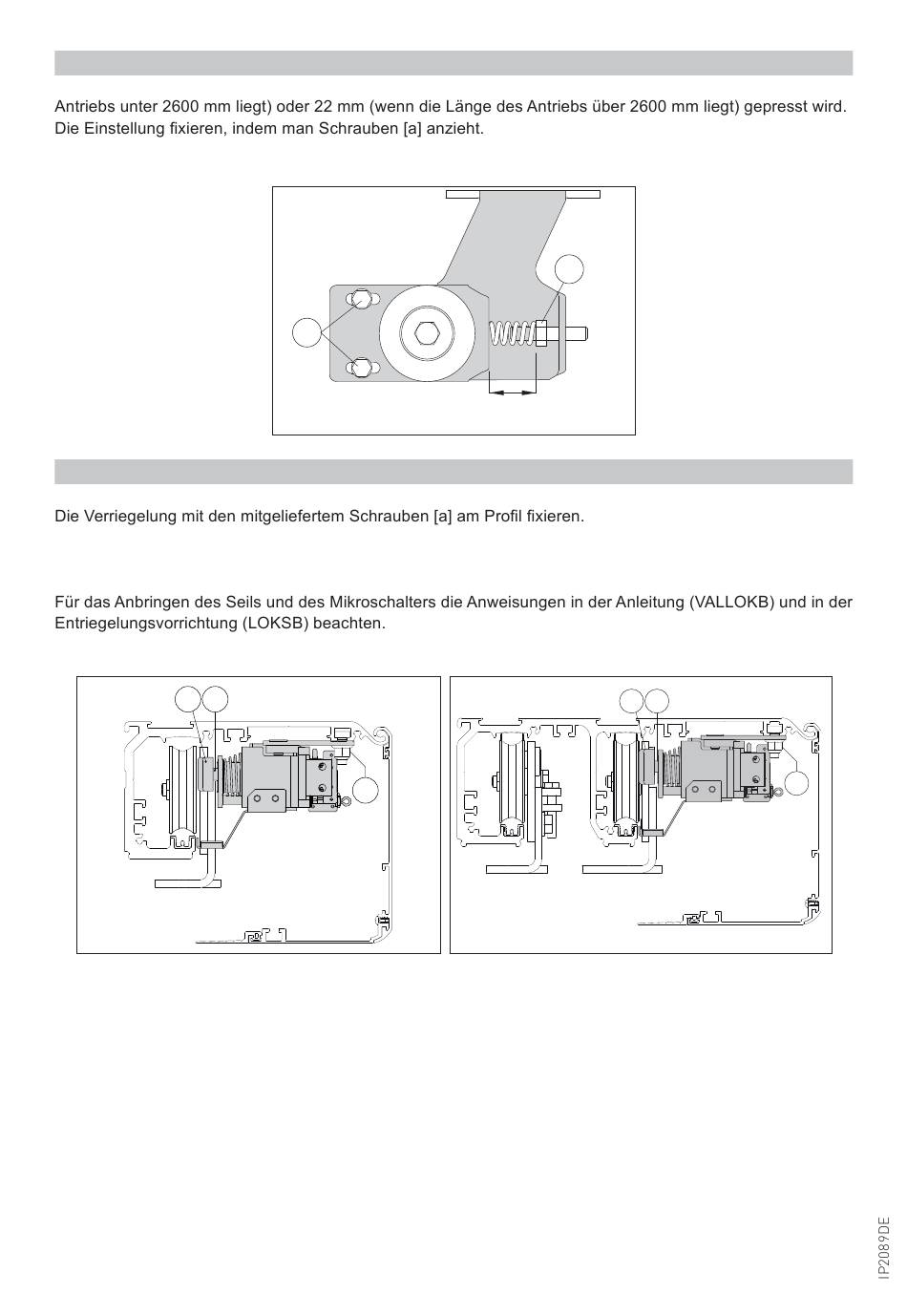

5.6 Zahnriemenspannung
Die Schrauben [a] lockern, die Schraube [b] so lange drehen, bis die Feder auf 20 mm (wenn die Länge des
ACHTUNG: Eine nicht falsche Einstellung beeinträchtigt den Betrieb des Antriebs.
5.7 Installation der Verriegelung
Die Flügel in die Schließstellung bringen.
Den Bolzen der Verriegelung [b] und den Einhakbügel der Verriegelung [c] zentrieren und manuell den ein-
wandfreien Betrieb prüfen.
Den Bolzen der Verriegelung und den Einhakbügel der Verriegelung leicht schmieren.
Die auf Seite 13-14 angeführten Anschlüsse herstellen.
VALOR NR
c
b
a
VALOR TR
a
12
b
LT<2600 = 22 mm
LT≥2600 = 20 mm
c
b
a
