Gerätestecker

Versorgungsspannung

22

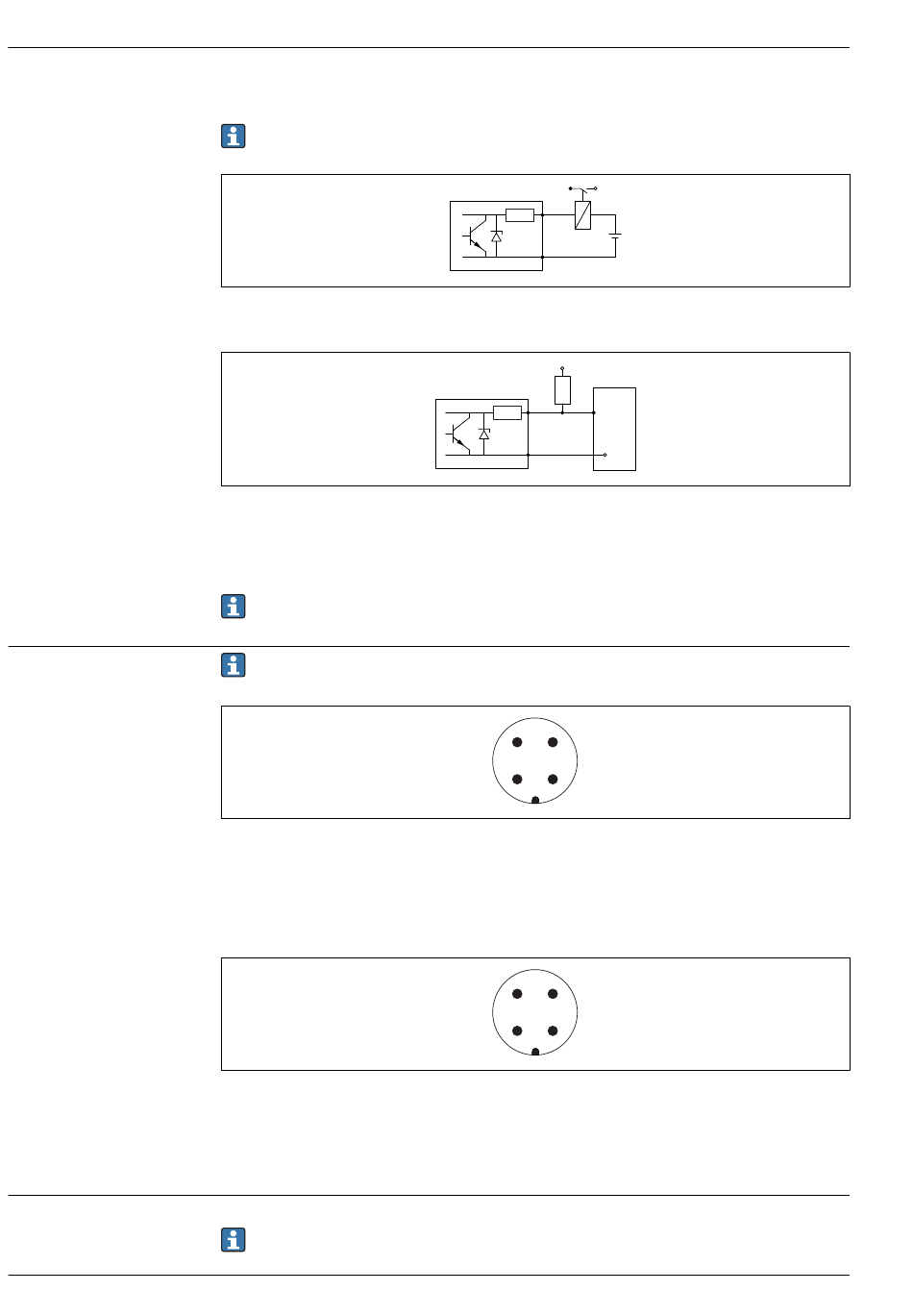

Beispiele zum Anschluss des Schaltausgangs
Bei HART-Geräten ist der Schaltausgang als Option erhältlich.
 16 Anschluss eines Relais
 17 Anschluss an einen Digitaleingang
1 Pull-up-Widerstand
2 Schalteingang
Für eine optimale Störfestigkeit empfehlen wir die Beschaltung mit einem externen Widerstand
(Innenwiderstand des Relais bzw. Pull-up-Widerstand) von < 1 000 Ω.
Bei den Ausführungen mit Gerätestecker muss das Gehäuse nicht geöffnet werden, um das Sig-
nalkabel anzuschließen.
 18 Pinbelegung Stecker M12
1 Signal +
2 Nicht belegt
3 Signal -
4 Erde
 19 Pinbelegung Stecker 7/8"
1 Signal -
2 Signal +
3 Nicht belegt
4 Schirm
Es ist eine externe Spannungsversorgung notwendig.
Bei Endress+Hauser sind verschiedene Speisegeräte bestellbar.
3+
R
+
i
-
4-
+
1
2
3+
R
i
4-
4 3
1 2
1 3
2
4
Levelflex FMP53
A0015909
A0015910
A0011175
A0011176
