Endress+Hauser Levelflex FMP53 Technische Information Seite 46

46

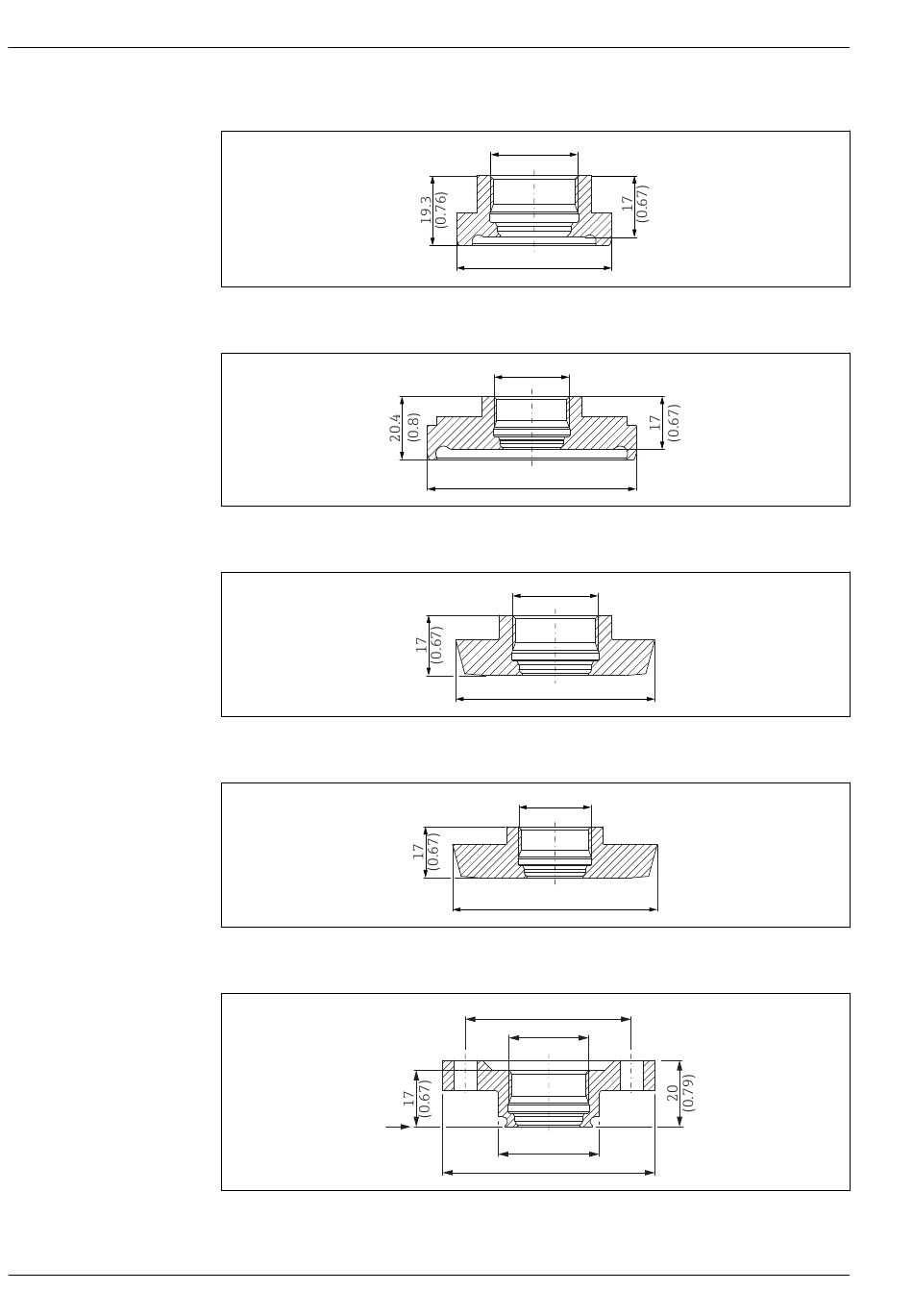

FMP53: Abmessungen Prozessanschluss
 27 DIN11864-1 A DN25 Rohr DIN11866-A, 316L. Maßeinheit mm (in)
 28 DIN11864-1 A DN50 Rohr DIN11866-A, 316L. Maßeinheit mm (in)
 29 DIN11851 DN40 PN40 Nutmutter, 316L. Maßeinheit mm (in)
 30 DIN11851 DN50 PN25 Nutmutter, 316L. Maßeinheit mm (in)
R
 31 NEUMO BioControl D25 PN16, 316L. Maßeinheit mm (in)
R Referenzpunkt der Messung
M24x1.5
ø42.9 (ø1.69)
M24x1.5
ø66.9 (ø2.63)
M24x1.5
ø56 (ø2.2)
M24x1.5
ø68.5 (ø2.7)
ø50 (1.97)
M24x1.5
ø30.4 (1.2)
ø64 (2.52)
Levelflex FMP53
A0012763
A0012764
A0012765
A0012766
A0012767
