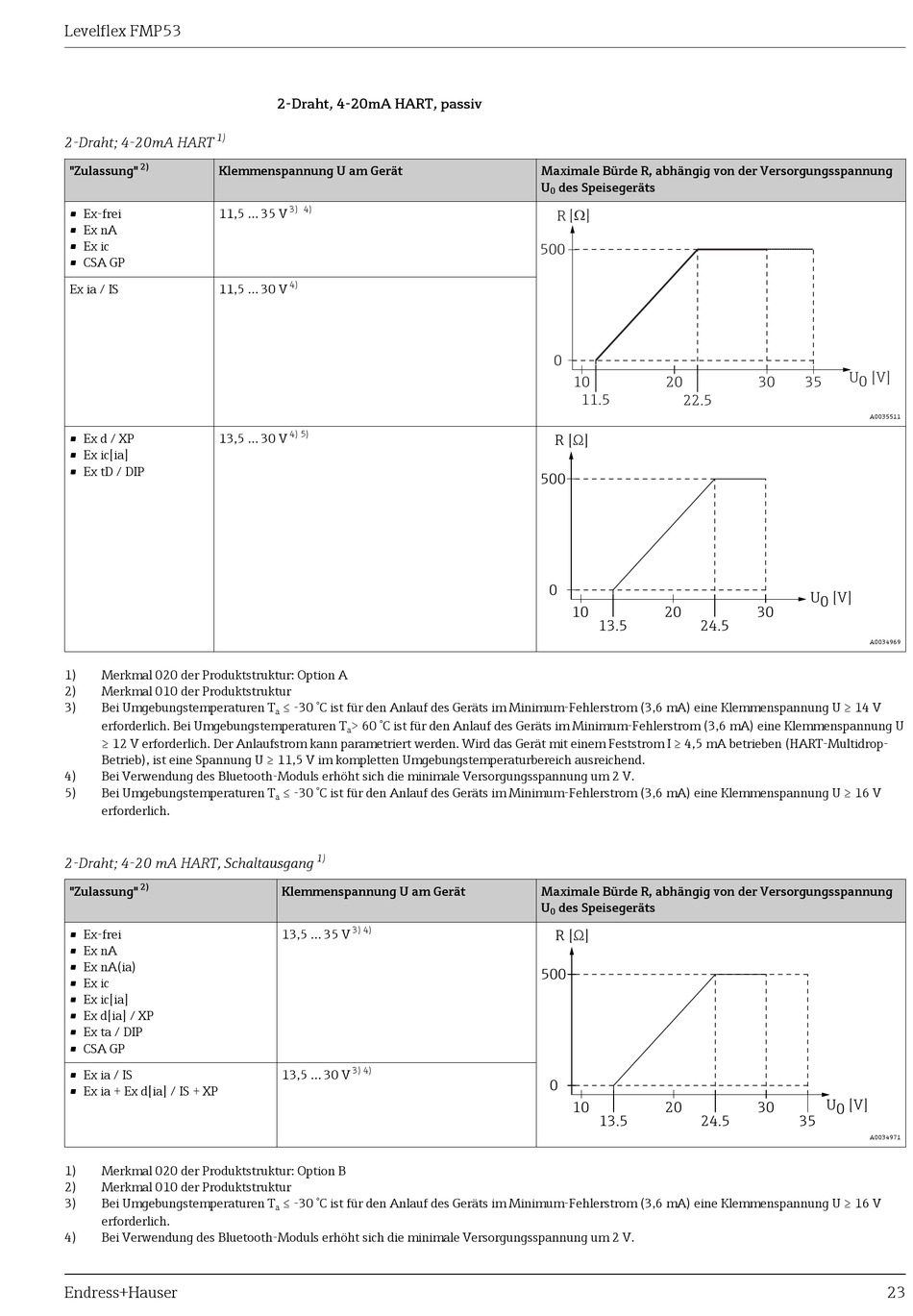

Endress+Hauser Levelflex FMP53 Technische Information Seite 23

Levelflex FMP53
1)
2-Draht; 4-20mA HART
2)
"Zulassung" Klemmenspannung U am Gerät
• Ex-frei 11,5 ... 35 V
• Ex nA
• Ex ic
• CSA GP
Ex ia / IS 11,5 ... 30 V
• Ex d / XP 13,5 ... 30 V
• Ex ic[ia]
• Ex tD / DIP
1) Merkmal 020 der Produktstruktur: Option A
2) Merkmal 010 der Produktstruktur
3) Bei Umgebungstemperaturen T
erforderlich. Bei Umgebungstemperaturen T
≥ 12 V erforderlich. Der Anlaufstrom kann parametriert werden. Wird das Gerät mit einem Feststrom I ≥ 4,5 mA betrieben (HART-Multidrop-
Betrieb), ist eine Spannung U ≥ 11,5 V im kompletten Umgebungstemperaturbereich ausreichend.
4) Bei Verwendung des Bluetooth-Moduls erhöht sich die minimale Versorgungsspannung um 2 V.
5) Bei Umgebungstemperaturen T
erforderlich.
2-Draht; 4-20 mA HART, Schaltausgang
2)
"Zulassung"
• Ex-frei
• Ex nA
• Ex nA(ia)
• Ex ic
• Ex ic[ia]
• Ex d[ia] / XP
• Ex ta / DIP
• CSA GP
• Ex ia / IS
• Ex ia + Ex d[ia] / IS + XP
1) Merkmal 020 der Produktstruktur: Option B
2) Merkmal 010 der Produktstruktur
3) Bei Umgebungstemperaturen T
erforderlich.
4) Bei Verwendung des Bluetooth-Moduls erhöht sich die minimale Versorgungsspannung um 2 V.
Endress+Hauser
2-Draht, 4-20mA HART, passiv
3) 4)
4)
4) 5)
≤ -30 °C ist für den Anlauf des Geräts im Minimum-Fehlerstrom (3,6 mA) eine Klemmenspannung U ≥ 14 V
a
> 60 °C ist für den Anlauf des Geräts im Minimum-Fehlerstrom (3,6 mA) eine Klemmenspannung U
a
≤ -30 °C ist für den Anlauf des Geräts im Minimum-Fehlerstrom (3,6 mA) eine Klemmenspannung U ≥ 16 V
a
1)
Klemmenspannung U am Gerät
3) 4)
13,5 ... 35 V
3) 4)
13,5 ... 30 V
≤ -30 °C ist für den Anlauf des Geräts im Minimum-Fehlerstrom (3,6 mA) eine Klemmenspannung U ≥ 16 V
a
Maximale Bürde R, abhängig von der Versorgungsspannung
U des Speisegeräts
0
R [ ]
W
500
0
10 20
11.5 22.5
R [ ] Ω
500
0
10 20
13.5 24.5
Maximale Bürde R, abhängig von der Versorgungsspannung
U des Speisegeräts
0
R [ ] Ω
500
0
10 20
13.5 24.5
U 0 [V]
30 35
A0035511
U 0 [V]
30
A0034969
U 0 [V]
30
35
A0034971
23
