Montage bei beengten Verhältnissen
Montage mit abgesetzter Sonde
Für beengte Montageverhältnisse eignet sich die Ausführung mit abgesetzter Sonde (Produktstruk-
tur Sondendesign). In diesem Fall wird das Elektronikgehäuse getrennt von der Sonde montiert.
• Das Verbindungskabel ist bei Auslieferung mit der Sonde verbunden.
• Länge: 3 m (9 ft) oder 6 m (18 ft)
• Minimaler Biegeradius: 50 mm (2 inch)
• Der Montagehalter für das Elektronikgehäuse ist bei dieser Ausführung im Lieferumfang enthal-
ten. Montagemöglichkeiten:
• Wandmontage
• Montage an DN32 ... DN50 (1-1/4 ... 2 inch) Mast oder Rohr
Die Sonde mit Verbindungskabel und die Elektronik sind aufeinander abgestimmt und durch
eine gemeinsame Seriennummer gekennzeichnet. Es dürfen nur Komponenten mit der gleichen
Seriennummer miteinander verbunden werden.

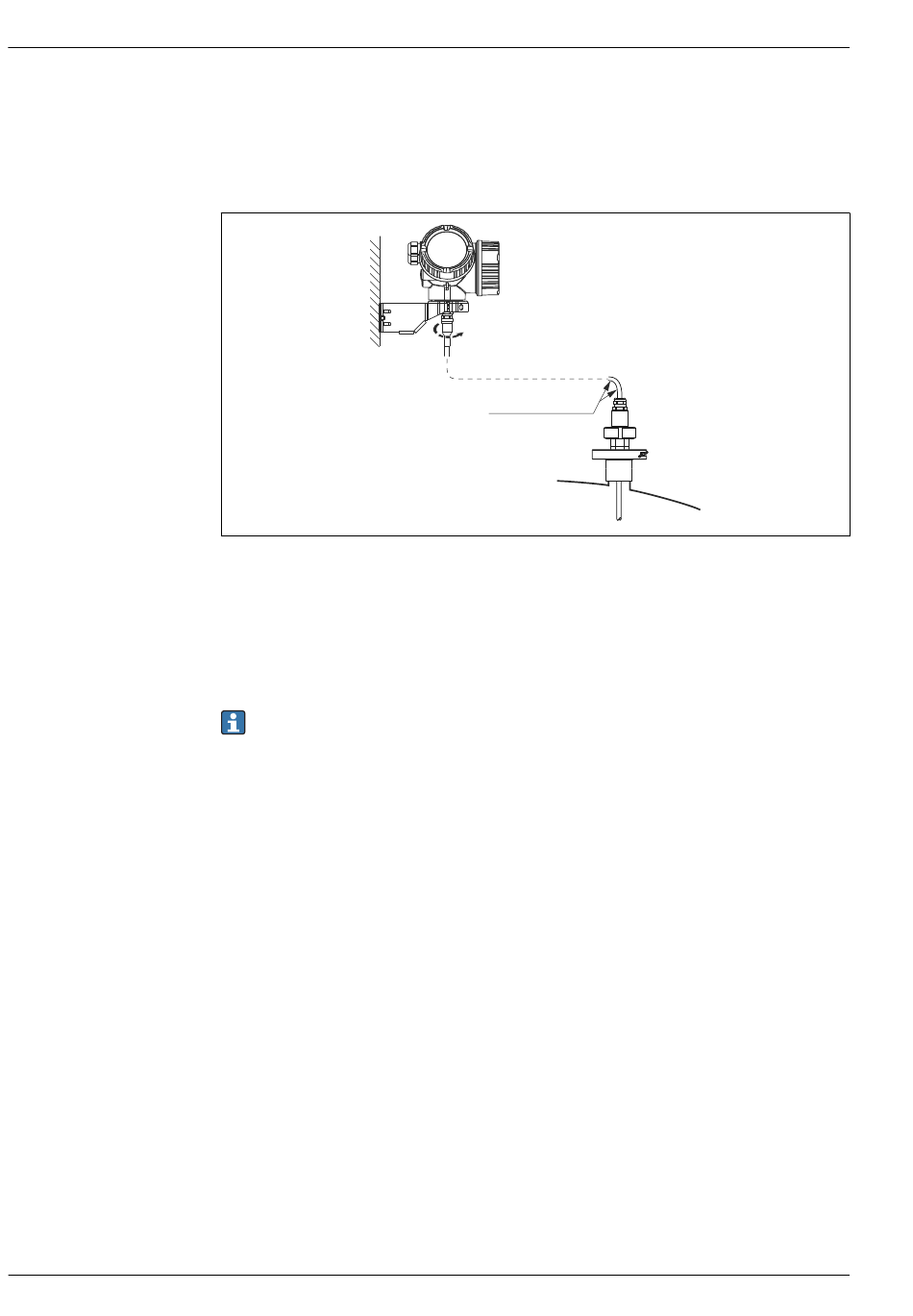

6 Nm (4.42 lbf ft)
3 m (9 ft) / 6 m (19 ft)
r
= 50 mm (2")
min
Levelflex FMP53
A0015103
