7.1.3 Gerätestecker
Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht
geöffnet werden, um das Signalkabel anzuschließen.

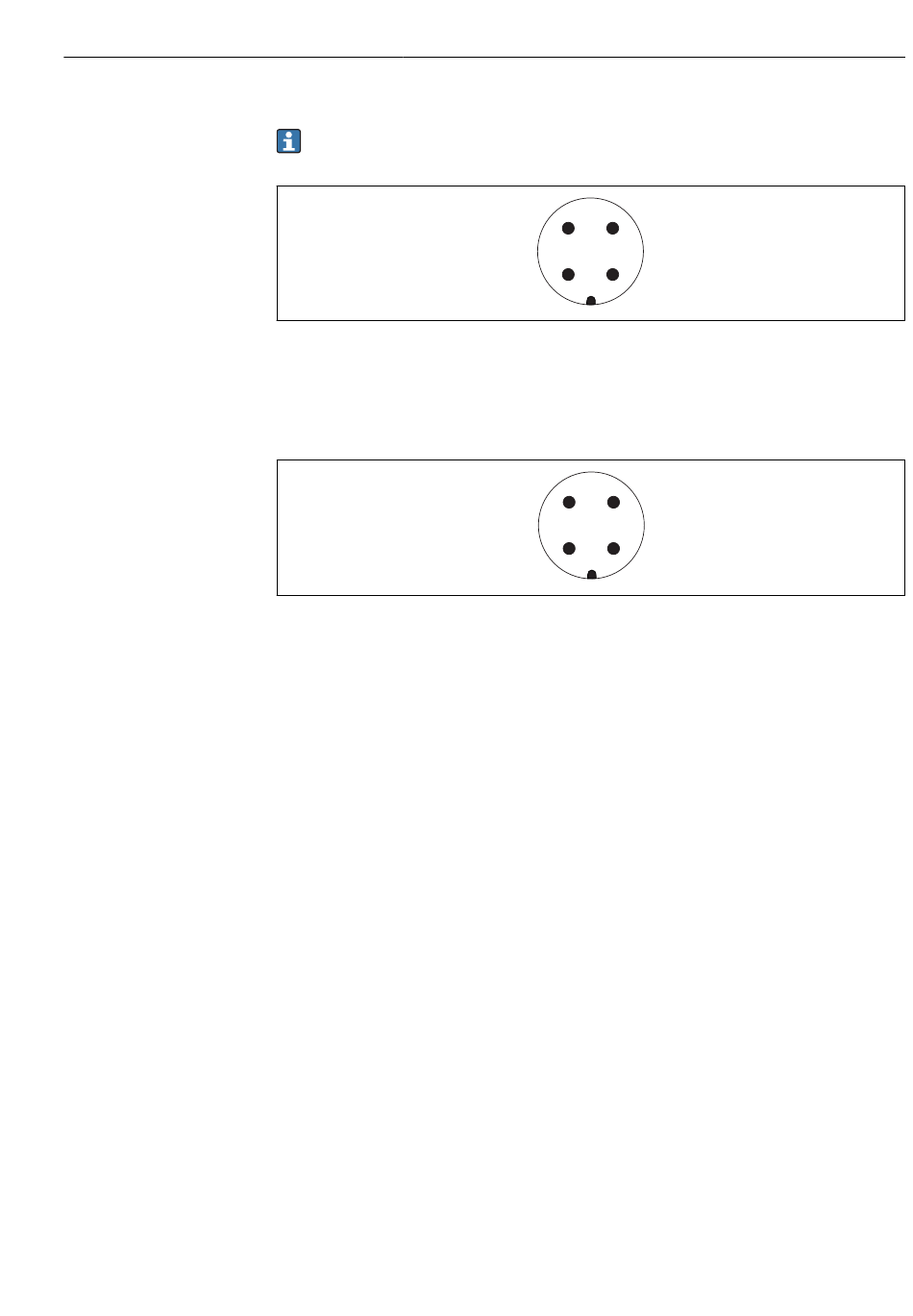

 19 Pinbelegung Stecker M12
1 Signal +
2 Nicht belegt
3 Signal -
4 Erde
 20 Pinbelegung Stecker 7/8"
1 Signal -
2 Signal +
3 Nicht belegt
4 Schirm
4 3
1 2
1 3
2 4
Elektrischer Anschluss
A0011175
