Kunststoff- und Glasbehälter: Montage der Sonde an der Außenwand
Bei Kunststoff- und Glasbehältern kann die Sonde unter bestimmten Bedingungen auch an der
Außenwand montiert werden.

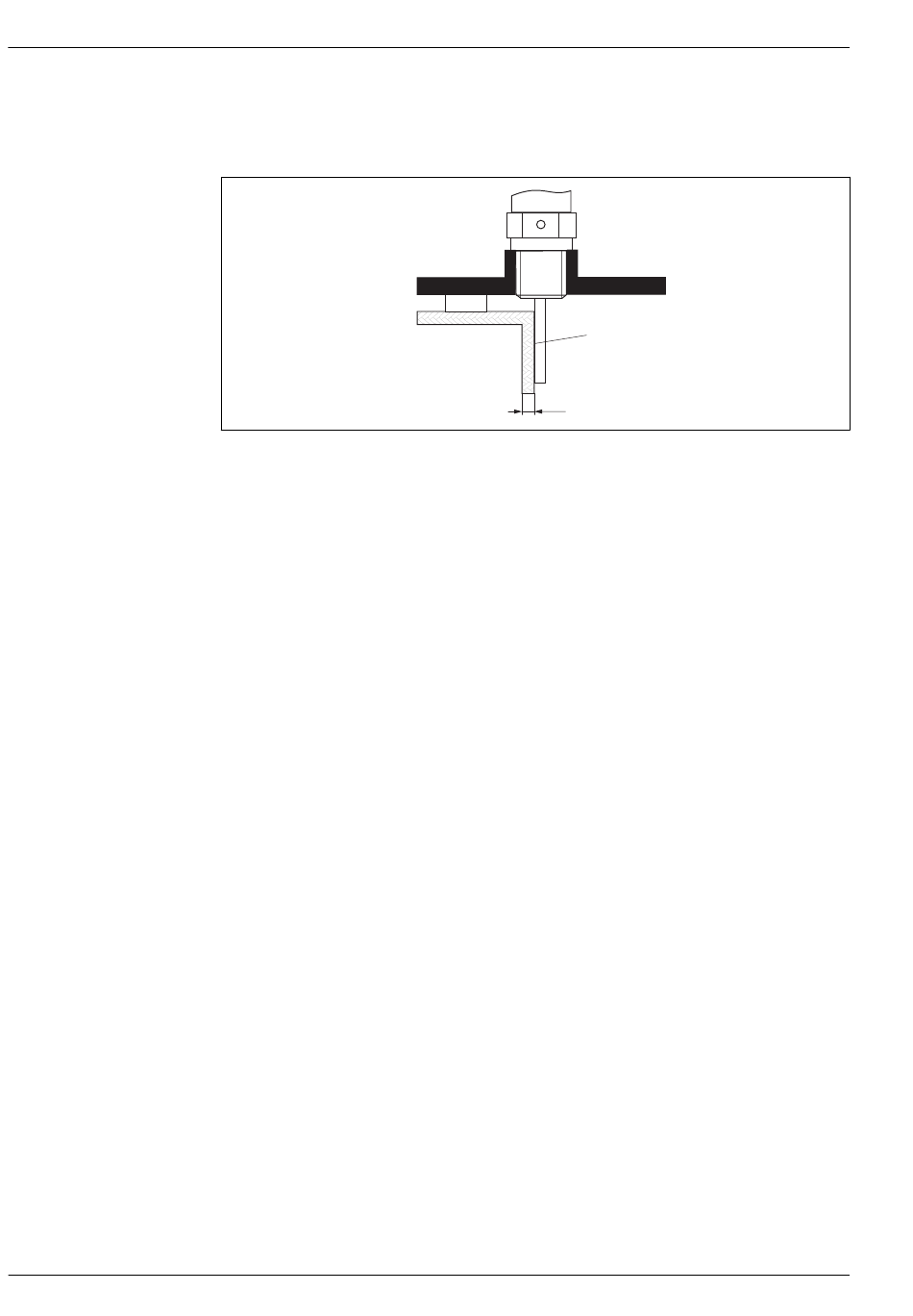

1 Kunststoff- oder Glasbehälter
2 Metallplatte mit Einschraubmuffe
3 Kein Freiraum zwischen Behälterwand und Sonde!
Voraussetzungen
• Dielektrizitätskonstante des Mediums: ε
• Nicht-leitfähige Behälterwand.
• Maximale Wandstärke (a):
• Kunststoff: < 15 mm (0,6 in)
• Glas: < 10 mm (0,4 in)
• Keine metallischen Verstärkungen am Behälter.
Bei der Montage beachten:
• Die Sonde ohne Freiraum direkt an der Behälterwand montieren.
• Zum Schutz gegen Beeinflussung der Messung ein Kunststoffhalbrohr mit mindestens
200 mm (8 in) Durchmesser oder einen vergleichbaren Schutz an der Sonde anbringen.
• Bei Behälterdurchmessern unter 300 mm (12 in):
Auf der gegenüberliegenden Seite des Behälters ein Masseblech anbringen, das leitend mit dem
Prozessanschluss verbunden ist und ungefähr die Hälfte des Behälterumfangs bedeckt.
• Bei Behälterdurchmessern ab 300 mm (12 in):
Eine metallische Platte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde am Pro-
zessanschluss anbringen (siehe oben).
