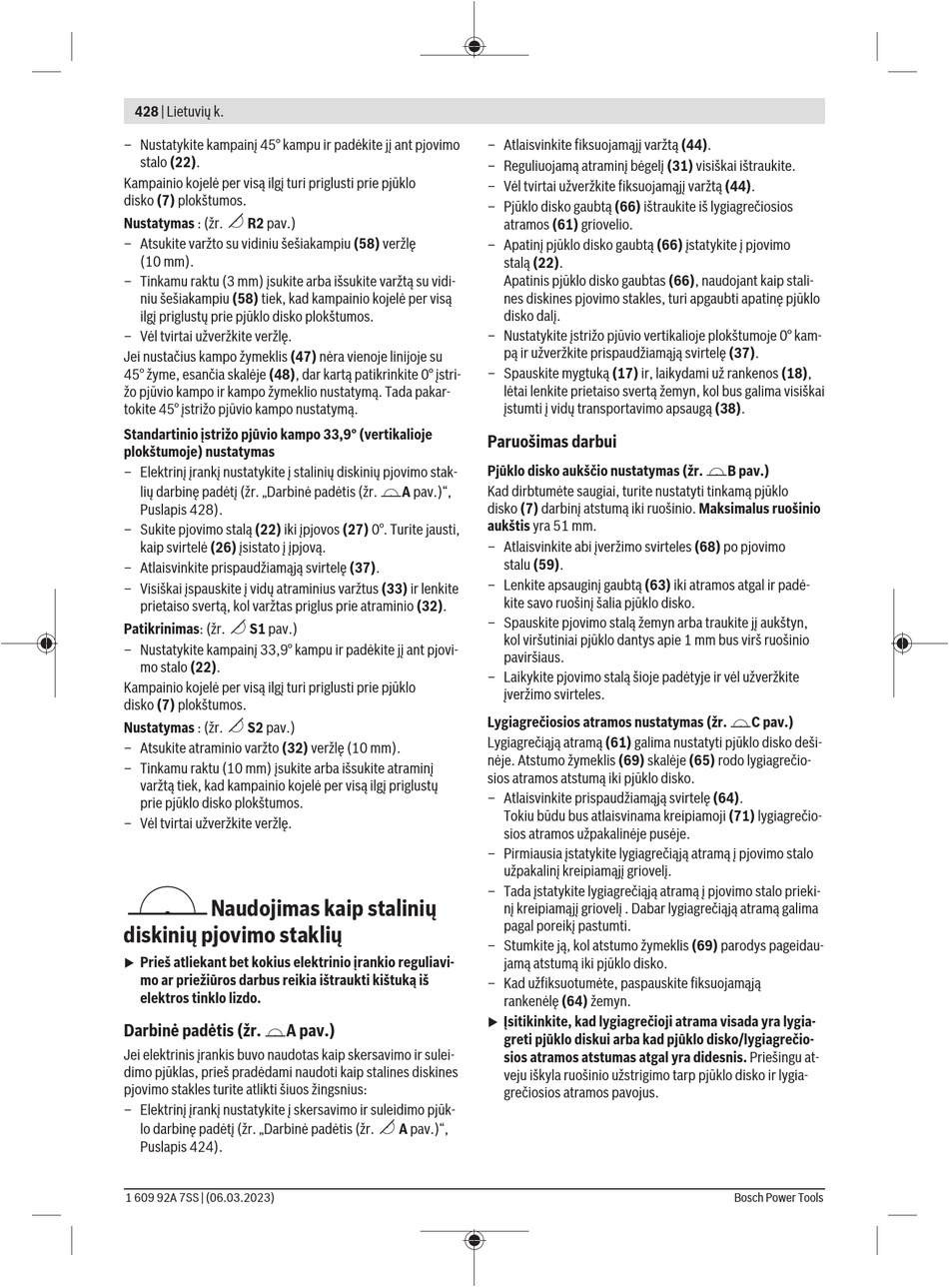

428 | Lietuvių k.
– Nustatykite kampainį 45° kampu ir padėkite jį ant pjovimo
stalo (22).
Kampainio kojelė per visą ilgį turi priglusti prie pjūklo
disko (7) plokštumos.
Nustatymas : (žr. R2 pav.)
– Atsukite varžto su vidiniu šešiakampiu (58) veržlę
(10 mm).
– Tinkamu raktu (3 mm) įsukite arba išsukite varžtą su vidi-
niu šešiakampiu (58) tiek, kad kampainio kojelė per visą
ilgį priglustų prie pjūklo disko plokštumos.
– Vėl tvirtai užveržkite veržlę.
Jei nustačius kampo žymeklis (47) nėra vienoje linijoje su
45° žyme, esančia skalėje (48), dar kartą patikrinkite 0° įstri-
žo pjūvio kampo ir kampo žymeklio nustatymą. Tada pakar-
tokite 45° įstrižo pjūvio kampo nustatymą.
Standartinio įstrižo pjūvio kampo 33,9° (vertikalioje
plokštumoje) nustatymas
– Elektrinį įrankį nustatykite į stalinių diskinių pjovimo stak-
lių darbinę padėtį (žr. „Darbinė padėtis (žr.
Puslapis 428).
– Sukite pjovimo stalą (22) iki įpjovos (27) 0°. Turite jausti,
kaip svirtelė (26) įsistato į įpjovą.
– Atlaisvinkite prispaudžiamąją svirtelę (37).
– Visiškai įspauskite į vidų atraminius varžtus (33) ir lenkite
prietaiso svertą, kol varžtas priglus prie atraminio (32).
Patikrinimas: (žr. S1 pav.)
– Nustatykite kampainį 33,9° kampu ir padėkite jį ant pjovi-
mo stalo (22).
Kampainio kojelė per visą ilgį turi priglusti prie pjūklo
disko (7) plokštumos.
Nustatymas : (žr. S2 pav.)
– Atsukite atraminio varžto (32) veržlę (10 mm).
– Tinkamu raktu (10 mm) įsukite arba išsukite atraminį
varžtą tiek, kad kampainio kojelė per visą ilgį priglustų
prie pjūklo disko plokštumos.
– Vėl tvirtai užveržkite veržlę.
Naudojimas kaip stalinių
diskinių pjovimo staklių
Prieš atliekant bet kokius elektrinio įrankio reguliavi-
u
mo ar priežiūros darbus reikia ištraukti kištuką iš
elektros tinklo lizdo.
Darbinė padėtis (žr. A pav.)
Jei elektrinis įrankis buvo naudotas kaip skersavimo ir sulei-
dimo pjūklas, prieš pradėdami naudoti kaip stalines diskines
pjovimo stakles turite atlikti šiuos žingsnius:
– Elektrinį įrankį nustatykite į skersavimo ir suleidimo pjūk-
lo darbinę padėtį (žr. „Darbinė padėtis (žr.
Puslapis 424).
1 609 92A 7SS | (06.03.2023)
– Atlaisvinkite fiksuojamąjį varžtą (44).
– Reguliuojamą atraminį bėgelį (31) visiškai ištraukite.
– Vėl tvirtai užveržkite fiksuojamąjį varžtą (44).
– Pjūklo disko gaubtą (66) ištraukite iš lygiagrečiosios
atramos (61) griovelio.
– Apatinį pjūklo disko gaubtą (66) įstatykite į pjovimo
stalą (22).
Apatinis pjūklo disko gaubtas (66), naudojant kaip stali-
nes diskines pjovimo stakles, turi apgaubti apatinę pjūklo
disko dalį.
– Nustatykite įstrižo pjūvio vertikalioje plokštumoje 0° kam-
pą ir užveržkite prispaudžiamąją svirtelę (37).
– Spauskite mygtuką (17) ir, laikydami už rankenos (18),
lėtai lenkite prietaiso svertą žemyn, kol bus galima visiškai
įstumti į vidų transportavimo apsaugą (38).
Paruošimas darbui
Pjūklo disko aukščio nustatymas (žr.
Kad dirbtumėte saugiai, turite nustatyti tinkamą pjūklo
A pav.)",
disko (7) darbinį atstumą iki ruošinio. Maksimalus ruošinio
aukštis yra 51 mm.
– Atlaisvinkite abi įveržimo svirteles (68) po pjovimo
stalu (59).
– Lenkite apsauginį gaubtą (63) iki atramos atgal ir padė-
kite savo ruošinį šalia pjūklo disko.
– Spauskite pjovimo stalą žemyn arba traukite jį aukštyn,
kol viršutiniai pjūklo dantys apie 1 mm bus virš ruošinio
paviršiaus.
– Laikykite pjovimo stalą šioje padėtyje ir vėl užveržkite
įveržimo svirteles.
Lygiagrečiosios atramos nustatymas (žr.
Lygiagrečiąją atramą (61) galima nustatyti pjūklo disko deši-
nėje. Atstumo žymeklis (69) skalėje (65) rodo lygiagrečio-
sios atramos atstumą iki pjūklo disko.
– Atlaisvinkite prispaudžiamąją svirtelę (64).
Tokiu būdu bus atlaisvinama kreipiamoji (71) lygiagrečio-
sios atramos užpakalinėje pusėje.
– Pirmiausia įstatykite lygiagrečiąją atramą į pjovimo stalo
užpakalinį kreipiamąjį griovelį.
– Tada įstatykite lygiagrečiąją atramą į pjovimo stalo prieki-
nį kreipiamąjį griovelį . Dabar lygiagrečiąją atramą galima
pagal poreikį pastumti.
– Stumkite ją, kol atstumo žymeklis (69) parodys pageidau-
jamą atstumą iki pjūklo disko.
– Kad užfiksuotumėte, paspauskite fiksuojamąją
rankenėlę (64) žemyn.
Įsitikinkite, kad lygiagrečioji atrama visada yra lygia-
u
greti pjūklo diskui arba kad pjūklo disko/lygiagrečio-
sios atramos atstumas atgal yra didesnis. Priešingu at-
veju iškyla ruošinio užstrigimo tarp pjūklo disko ir lygia-
grečiosios atramos pavojus.
A pav.)",
B pav.)
C pav.)
