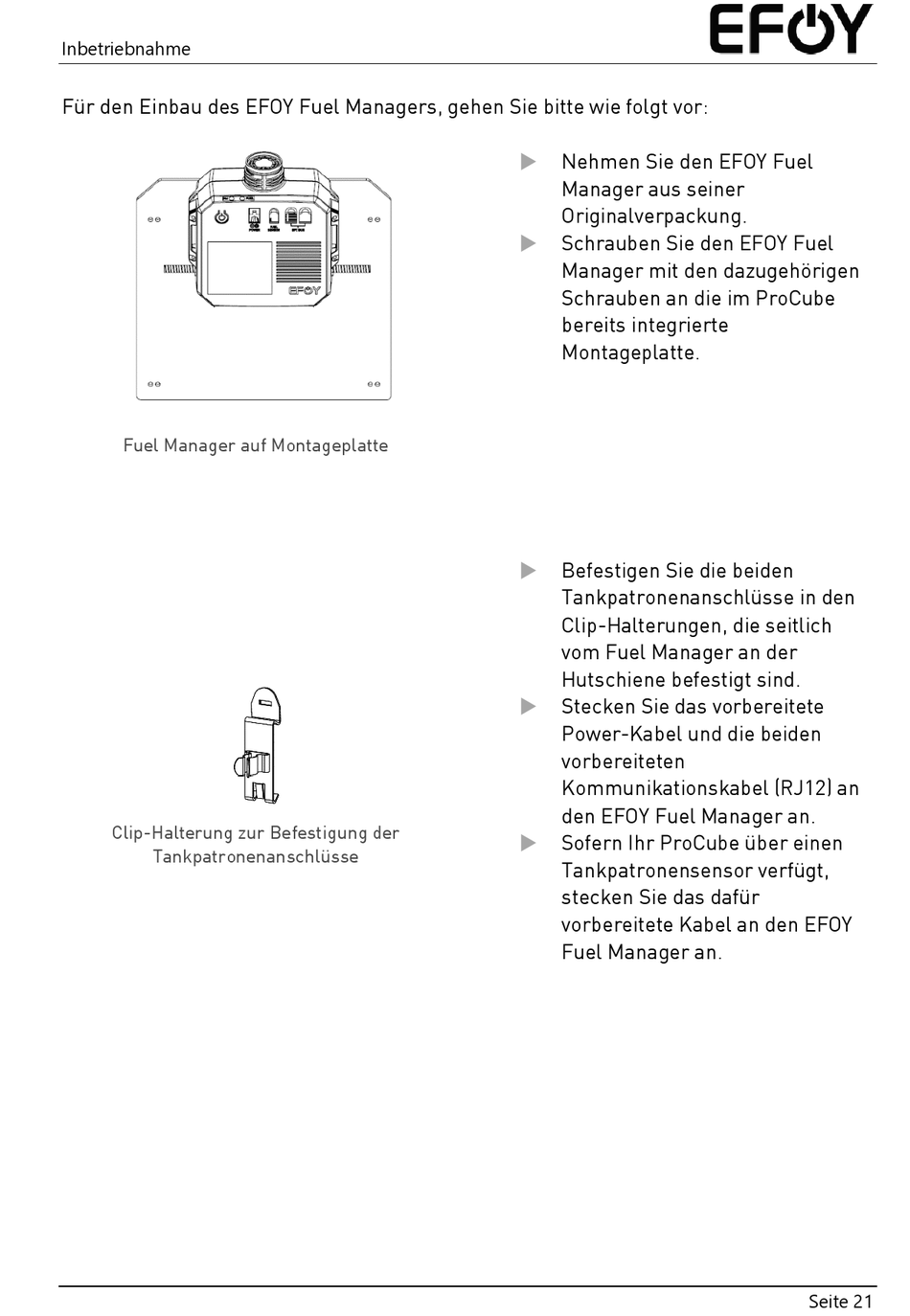

Inbetriebnahme
Für den Einbau des EFOY Fuel Managers, gehen Sie bitte wie folgt vor:
Fuel Manager auf Montageplatte
Clip-Halterung zur Befestigung der
Tankpatronenanschlüsse
Nehmen Sie den EFOY Fuel
Manager aus seiner
Originalverpackung.
Schrauben Sie den EFOY Fuel
Manager mit den dazugehörigen
Schrauben an die im ProCube
bereits integrierte
Montageplatte.
Befestigen Sie die beiden
Tankpatronenanschlüsse in den
Clip-Halterungen, die seitlich
vom Fuel Manager an der
Hutschiene befestigt sind.
Stecken Sie das vorbereitete
Power-Kabel und die beiden
vorbereiteten
Kommunikationskabel (RJ12) an
den EFOY Fuel Manager an.
Sofern Ihr ProCube über einen
Tankpatronensensor verfügt,
stecken Sie das dafür
vorbereitete Kabel an den EFOY
Fuel Manager an.
Seite 21
