Elektrischer Anschluss, Kabel, Kabelabdeckung

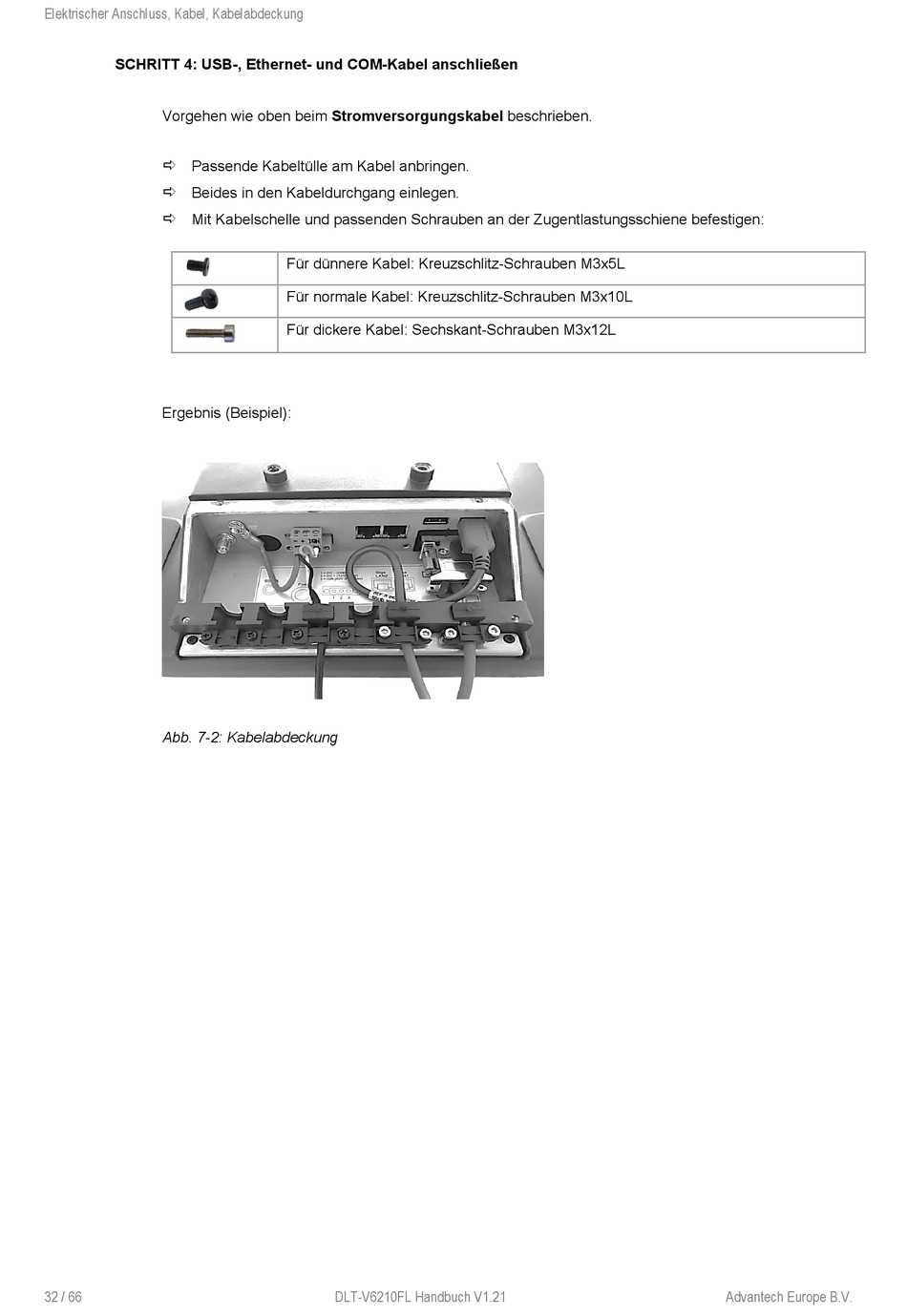

SCHRITT 4: USB-, Ethernet- und COM-Kabel anschließen
Vorgehen wie oben beim Stromversorgungskabel beschrieben.
Passende Kabeltülle am Kabel anbringen.
Beides in den Kabeldurchgang einlegen.
Mit Kabelschelle und passenden Schrauben an der Zugentlastungsschiene befestigen:
Ergebnis (Beispiel):
Abb. 7-2: Kabelabdeckung
32 / 66
Für dünnere Kabel: Kreuzschlitz-Schrauben M3x5L
Für normale Kabel: Kreuzschlitz-Schrauben M3x10L
Für dickere Kabel: Sechskant-Schrauben M3x12L
DLT-V6210FL Handbuch V1.21
Advantech Europe B.V.
